GTO的觸發驅動器及電路

GTO的觸發驅動器及電路

GTO要求有正值門極脈沖電流，觸發其開通；但在關斷時，要求很大幅度的負脈沖電流使其關斷。因此全控器件GTO的驅動器比半控型SCR復雜。

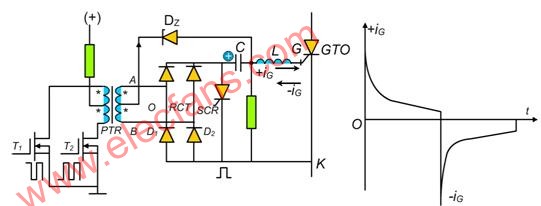

當GTO需要開通時，MOS管T1、T2接收從控制系統的開通信號，兩個MOS管T1和T2交替的通、斷切換，使脈沖變壓器PTR傳輸高頻脈沖列，脈沖變壓器的二次側為高頻交流脈沖電壓。
一旦需要關斷GTO時，控制系統發出的關斷信號，一方面令T1、T2失去開通信號，同時觸發SCR導通，電容C經SCR到GTO的陰極K、門極G和電感L放電，產生負電流，關斷GTO。
