乘法器對數運算電路應用
由對數電路實現乘法運算的數學原理是：UO=EXP（INU11+INU12）=U11+U12

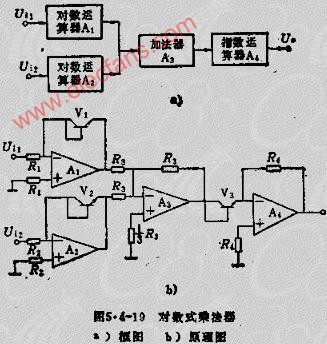

圖5.4-19示出了滿足上式的乘法器的方框圖及原理圖。
此種乘法器的輸入電壓的極性均而為正，若將所有晶體管換為PNP管，則允許電壓均為負極性。故稱I象限或單象限乘法器。
乘法器對數運算電路應用
