超高頻RFID技術具有能一次性讀取多個標簽、穿透性強、可多次讀寫、數據的記憶容量大，無源電子標簽成本低，體積小，使用方便，可靠性和壽命高等特點，得到了世界各國的重視。

　　超高頻RFID的核心技術主要包括：防碰撞算法、低功耗芯片設計、UHF電子標簽天線設計、測試認證等方面。國內在超高頻自動識別技術研發上滯后國際2-3年，雖形成一批專利技術，但數量較少。以下簡要介紹這些技術在中國申請，并已經公開或授權的相關專利。

　　1、防碰撞算法(Anti-Collision Algorithm)

　　1)深圳市當代通信技術有限公司2007年2月申請的中國發明專利(CN101013465)涉及一種超高頻遠距離自動識別系統中的多標簽防碰撞算法，該算法是根據標簽返回?cái)?shù)據碰撞的情況，動態調整Q值，其包括如下步驟：a、預設Q值為0～15;b、讀寫器發QUERY(查詢)命令并接收標簽返回;c、讀寫器發送2的Q次方個QUERY REP(查詢應答)命令;d、經過步驟a、b、c后，碰撞計數為0，則標簽讀取過程結束;如果碰撞次數不為0，則根據碰撞次數確定下一次QUERY命令的Q值，重復步驟a、b、c。動態Q值通過如下方法確定：a、估算標簽的數量值;b、根據標簽數量的估算值和計算概率的冪和冪指數運算，求其以2為底的指數，即為新的Q值。該發明可實現超高頻遠距離自動識別系統中的多標簽的無遺漏完全讀取，并且具有較高的讀取效率。

　　2)復旦大學2007年12月申請的中國發明專利(CN101183422)，公開了一種結合Bit-Slot和ID-Slot的隨機型防碰撞算法。首先，標簽隨機選擇一個slot反饋1位確認指令，所有標簽的返回信息組成一串長度為L(zhǎng)的bit串，讀寫器在消除空時隙后發送L-c0個QueryRep指令，標簽在與時隙計數器相對應的時隙里反饋?zhàn)约旱腎D碼，讀寫器根據收到的ID碼判斷是否產生碰撞;讀寫器識別標簽并統計碰撞時隙個數、成功時隙個數;如果標簽沒有被識別完畢，讀寫器再開啟下一幀繼續識別標簽，直到所有標簽被識別完畢。該發明采用Bit-slot的方法降低空時隙的時間開銷，同時使用較短的QueryRep指令代替Bit-Slot中較長的“獨1碼”確認指令，可以有效地提高多標簽識別速度。

　　3)上海復旦微電子股份有限公司2003年8月申請的中國發明專利(CN1591041)，公開了高頻射頻識別系統防碰撞的識別方法，該系統包含一個閱讀器和至少一個應答器，其特征在于，使用特定形式的無線信號在閱讀器和應答器之間建立無線通信，該無線信號由邏輯信號部分和時隙部分組成，邏輯信號部分用于傳送閱讀器給應答器的各種命令或信息，時隙部分用于應答器進行反向散射調制向閱讀器傳送一位二進制位的應答信號;以無線通信為基礎，閱讀器通過向應答器發送相應的命令和/ 或信息，使應答器在初始狀態、一般查詢狀態、一般搜索狀態、等待狀態、確認狀態間作相應轉換并執行閱讀器對應答器的搜索和/或查詢動作，從而完成閱讀器對應答器的識別。該發明解決了以前二進制搜索方法在同步上的問題，并提高抗干擾性能。

　　4)上海復旦微電子股份有限公司2008年 12月申請的中國發明專利(CN101464940)，公開了一種多標簽防碰撞算法，該算法包括：清零;讀寫器發送標簽查詢命令;應答器對接到的查詢命令進行判斷;讀寫器接收簽標簽查詢應答，并判斷;讀寫器對應答器進行數據處理;pd值設置為1，Q值設置為Q;讀寫器發送查詢變更命令應答器回發;讀寫器接收簽標簽查詢應答，并判斷;讀寫器對應答器進行數據處理，該算法能以快速排除的方式循環，對發生沖突的標簽有很高實際識別效率，可以快速減少讀寫器工作范圍內的應答器數量，一方面通過快速減少應答器數量提高識別效率，另一方面可以降低讀寫器工作范圍內電磁環境的干擾以進一步提高識別質量。

　　2、低功耗芯片設計方面(low power)

　　1)北京大學深圳研究生院2008年4月申請的中國發明專利(CN101281614)公開了一種用于超高頻射頻識別芯片的解調電路，包括包絡檢測電路及包絡整形電路，天線接收的射頻信號依次經過包絡檢測電路及包絡整形電路并被處理為S信號和Sav信號輸出到比較器，包絡整形電路包括泄流電阻、二極管、濾波電阻和濾波電容，泄流電阻連接在包絡檢測電路的信號輸出端和地之間，二極管陽極接至包絡檢測電路的信號輸出端，陰極接至由濾波電阻和濾波電容構成的并聯支路一端，并聯支路另一端接地，其中，包絡檢測電路的信號輸出端為S信號輸出端，二極管陰極與濾波電阻和濾波電容構成的并聯支路的連接點為Sav信號輸出端。該發明實現了超高頻射頻識別芯片的解調電路低功耗和低成本的并存。

　　3、UHF電子標簽天線設計

　　1)北京郵電大學2007年7月申請的中國發明專利(CN101090175)，涉及設計電容和電感耦合的標簽天線，由介電襯底和設置在介電襯底上的天線單元組成，該天線單元包括：a)第一元件，為天線單元主體，包括第一導體和第二導體，由直線或彎折線組成，用于控制工作頻率;b)第二元件，為第一元件提供良好的電容性耦合，并實現一定范圍內的天線電容值可調;c)第三元件，位于第一元件的第二導體和第二元件組成的閉合空間里，根據其形狀和面積以及在閉合空間內的相對位置，為第一元件提供良好的電感性耦合，并實現一定范圍內的天線電感值可調。該標簽天線能夠通過簡單調整，與不同標簽芯片實現阻抗匹配，同時保證在工作頻帶范圍內具有足夠帶寬。

　　2)浙江大學2008年8月申請的中國發明專利(CN101355195)公開了一種雙頻帶抗金屬超高頻射頻識別標簽天線。它包括金屬地面、金屬輻射面、基板、矩形凹槽、第一饋線、第二饋線、過孔、射頻識別芯片和U形隙縫，基板為長方形，金屬輻射面位于基板上表面，金屬地面位于基板下表面，金屬輻射面靠近短邊的一側嵌有矩形凹槽，矩形凹槽中間設有第一饋線、第二饋線，第一饋線一端與第二饋線一端之間設有射頻識別芯片，第一饋線另一端與金屬輻射面相連接，第二饋線上設有過孔，過孔上端與第二饋線相連接，過孔下端與金屬地面相連接，金屬輻射面靠近長邊的兩側上嵌有一對U形隙縫。該天線制作的射頻識別抗金屬標簽可以同時覆蓋中國超高頻射頻識別的兩個頻帶或北美和歐洲超高頻射頻識別的兩個頻帶。

　　3)航天信息股份有限公司2008年11月申請的中國實用新型專利(CN201332142)公開了一種寬頻RFID超高頻天線，其包括組合在一起的一近場天線及一遠場天線。其中，所述近場天線為感應線圈，所述遠場天線為偶極子天線。所述天線是蝕刻在覆鋁的聚酯PET襯底上。同時該實用新型還提供了一種使用上述天線的射頻標簽。使用該實用新型的射頻天線和標簽可以獲得如下有益效果：該實用新型的天線工作距離范圍包括近場或遠場范圍，且其工作頻率范圍就可以覆蓋整個RFID UHF頻段，因此具有廣泛的適應性。同時，在頻帶范圍內，阻抗值很穩定，在工作頻段內在xz方向具有良好的全向性。

　　4)三星TECHWIN株式會社2005年9月申請的中國發明專利(CN 1773531)公開了提供了一種UHF RFID標簽及其生產方法。該標簽包括襯底、附屬到所述襯底上并且具有多個用來連接芯片內形成的電路與外部電路的焊塊的芯片，以及至少一個在縱向伸展并且響應從外界傳來的超高頻率電磁場的 UHF天線，其中UHF天線的至少一端與焊塊連接并且天線的一部分固定到所述襯底上。因?yàn)樵揢HF RFID標簽使用多根短的UHF天線來代替環形天線，所以由于小的體積可以按照需要盡可能多地集成標簽，并且可以快速且容易地實施將天線結合到芯片上的過程。

　　4、測試認證方面

　　1)上海聚星儀器有限公司2008年10月申請的中國實用新型專利(CN201259674)，涉及一種具有實時應答功能的射頻識別綜合測試儀器，由控制器、中頻、基帶處理器、射頻上變頻器、射頻下變頻器組成，控制器的輸出端接中頻、基帶處理器的輸入端，中頻、基帶處理器的輸出端接射頻上變頻器輸入端，射頻上變頻器的輸出端輸出信號，射頻下變頻器的輸入端接被測設備返回信號，射頻下變頻器的輸出端接中頻、基帶處理器的輸入端。該測試儀器主要用于讀卡機和標簽的協議一致性測試和性能測試，通過軟件實現射頻識別協議，運用模塊化儀器集成專屬于射頻識別測試的測試系統，同時運用中頻、基帶處理器板載FPGA實現第二代超高頻射頻識別標準微秒級實時應答。

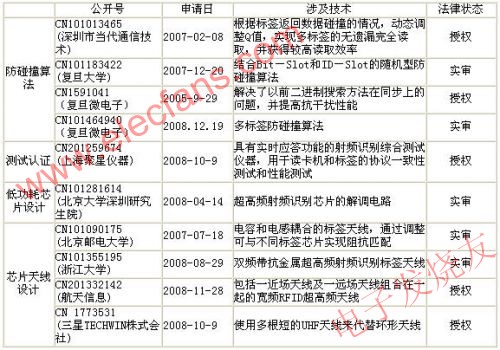

　　表1 國內已申請公開的相關專利
