3.4 DCM及CRM的關斷階段

　　一旦SR的MOSFET導通，會一直保持到整流電流減下來使VDS達到閾值VTH1時進入關斷，這和導通時工作模式相關。

　　在DCM中，電流跨過閾值有相對低的di/dt。一旦跨過閾值，電流會再次流入體二極管，又使VDS電壓跳向負電平，它取決于電流總量。為防VDS又去觸發MOSFET到導通，在VTH2之后加入一段消隱時間tblank，在到達VTH1后。消隱時間由IC內設置。當VDS電壓變正進入VTH2時，消隱時間也由IC內設置，當VDS電壓變正進入VTH3時，消隱時間終止。IC進入下一周期工作。DCM模式的工作波形見圖4。

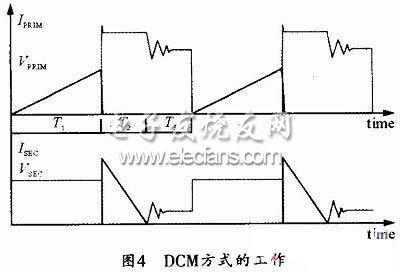

　　3.5 CCM關斷階段

　　在CCM模式時，關斷過程要陡峭得多，di/dt免不了會更高。導通階段對DCM及CRM是理想的，但此時不能重復。在同步整流MOSFET導通階段，電流將線性地衰減，因此同步整流MOSFET的VDS將升上來。一旦初級開關開始返回導通狀態。同步整流MOSFET的電流會迅速減小，其壓降跨過VTH閾值而關斷，具體見圖5。

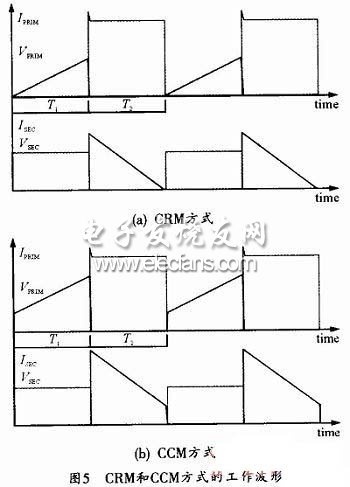

　　關斷速度較臨界，為防止初級的交叉導通，并減少開關損耗，此時要一段消隱時間加入，但此階段要給出非常快的動作速度，隨著VDS達到VTH3迅速復位。

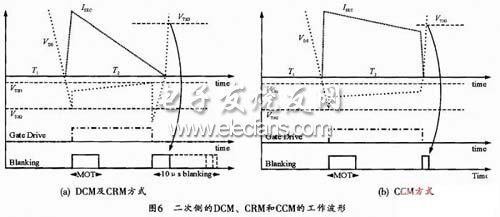

　　圖6給出二次側的DCM、CRM和CCM的工作波形。圖7給出最大允許的VCC電壓和不同負載的最高開關頻率關系。
