上電復位工作原理

　　上電壓從無到有在RESET處會先處于高電平一段時間，然后由于該點通過電阻接地則RESET該點的電平會逐漸的改變?yōu)榈碗娖?，從而使?a target="_blank">單片機復位口電平從1到0，達到給單片機復位的功能。這樣一種復位方式就是所謂上電復位。

　 上電復位電路圖

　　AT89C51的上電復位電路如圖2所示，只要在RST復位輸入引腳上接一電容至Vcc端，下接一個電阻到地即可。對于CMOS型單片機，由于在RST端內部有一個下拉電阻，故可將外部電阻去掉，而將外接電容減至1μF。上電復位的工作過程是在加電時，復位電路通過電 容加給RST端一個短暫的高電平信號，此高電平信號隨著Vcc對電容的充電過程而逐漸回落，即RST端的高電平持續時間取決于電容的充電時間。為了保證系統能夠可靠地復位，RST端的高電平信號必須維持足夠長的時間。上電時，Vcc的上升時間約為10ms，而振蕩器的起振時間取決于振蕩頻率，如晶振頻率為10MHz，起振時間為1ms;晶振頻率為1MHz，起振時間則為10ms。在圖2的復位電路中，當Vcc掉電時，必然會使RST端電壓迅速下降到0V以下，但是，由于內部電路的限制作用，這個負電壓將不會對器件產生損害。另外，在復位期間，端口引腳處于隨機狀態，復位后，系統將端口置為全“l(fā)”態。如果系統在上電時得不到有效的復位，則程序計數器PC將得不到一個合適的初值，因此，CPU可能會從一個未被定義的位置開始執行程序。

　　積分型上電復位

　　常用的上電或開關復位電路如圖3所示。上電后，由于電容C3的充電和反相門的作用，使RST持續一段時間的高電平。當單片機已在運行當中時，按下復位鍵K后松開，也能使RST為一段時間的高電平，從而實現上電或開關復位的操作。

　　根據實際操作的經驗，下面給出這種復位電路的電容、電阻參考值。

　　圖3中：C：=1uF，Rl=lk，R2=10k

　　專用芯片復位電路

　　上電復位電路 在控制系統中的作用是啟動單片機開始工作。但在電源上電以及在正常工作時電壓異常或干擾時，電源會有一些不穩定的因素，為單片機工作的穩定性可能帶來嚴重的影響。因此，在電源上電時延時輸出給芯片輸出一復位信號。上復位電路另一個作用是，*正常工作時電源電壓。若電源有異常則會進行強制復位。復位輸出腳輸出低電平需要持續三個（12/fc s）或者更多的指令周期，復位程序開始初始化芯片內部的初始狀態。等待接受輸入信號（若如遙控器的信號等）。

　 ?上電復位電路原理分析

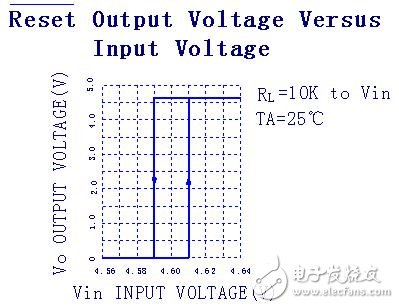

　　5V電源通過MC34064的2腳輸入，1腳便可輸出一個上升沿，觸發芯片的復位腳。電解電容C13是調節復位延時時間的。當電源關斷時，電解電容C13上的殘留電荷通過D13和MC34064內部電路構成回路，釋放掉電荷。以備下次復位啟用。

　　四、上電復位電路的關鍵性器件

　　關鍵性器件有：MC34064 。

　　三極管欠壓復位電路

　　　比較器型復位電路

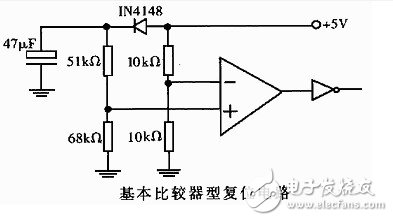

　　比較器型復位電路的基本原理如圖8所示。上電復位時，由于組成了一個RC低通網絡，所以比較器的正相輸入端的電壓比負相端輸入電壓延遲一定時間。而比較器的負相端網絡的時間常數遠遠小于正相端RC網絡的時間常數，因此在正端電壓還沒有超過負端電壓時，比較器輸出低電平，經反相器后產生高電平。復位脈沖的寬度主要取決于正常電壓上升的速度。由于負端電壓放電回路時間常數較大，因此對電源電壓的波動不敏感。但是容易產生以下二種不利現象：（1）電源二次開關間隔太短時，復位不可靠;（2）當電源電壓中有浪涌現象時，可能在浪涌消失后不能產生復位脈沖。為此，將改進比較器重定電路，如圖9所示。這個改進電路可以消除第一種現象，并減少第二種現象的產生。為了徹底消除這二種現象，可以利用數字邏輯的方法與比較器配合，設計如圖9所示的比較器重定電路。此電路稍加改進即可作為上電復位與看門狗復位電路共同復位的電路，大大提高了復位的可靠性。

　　改進型比較器型復位電路
