信號發生器又稱為函數信號發生器，它是一種應用非常廣泛的電子設備，它可作為各種電子元器件、部件及整機測量、調試、檢修時的信號源。信號發生器提供正弦波、方波、三角波等多種信號波形。使用起來有很大的靈活性。目前，信號發生器的輸出頻率范圍可達到0.005Hz~50MHz，可輸出正弦波、方波、三角波、鋸齒波等各種信號，一般信號發生器都具有頻率計數和顯示功能，當該儀器外接計數輸入時，還可作為頻率計數器使用。有些函數信號發生器還具備調制和掃頻功能。

　　信號發生器中的正弦波輸出信號在模擬電子技術測試中應用十分廣泛，電子放大器增益的測量、相位差的測量、非線性失真的測量以及系統頻域特性的測量等均需要正弦信號源。

　　一、信號發生器的電路構成

　　信號發生器的電路構成有多種形式，一般有以下幾個環節：

　　基本波形發生電路：波形發生可以是由RC振蕩器、文氏電橋振蕩器或壓控振蕩器等電路產生。

　　波形轉換電路：基本波形通過矩形波整形電路、正弦波整形電路、三角波整形電路進行正弦波、方波、三角波間的波形轉換。

　　放大電路：將波形轉換電路輸出的波形進行信號放大。

　　可調衰減器電路：可將儀器輸出信號進行20dB、40dB或60dB衰減處理，輸出各種幅度的函數信號。

　　二、信號發生器工作原理

　　目前常用的函數信號發生器大多由集成電路與晶體管構成，一般是采用恒流充放電的原理來產生三角波，同時產生方波，改變充放電的電流值，就可得到不同的頻率信號，當充電與放電的電流值不相等時，原先的三角波可變成各種斜率的鋸齒波，同時方波就變成各種占空比的脈沖。另外，將三角波通過波形變換電路，就產生了正弦波。然后正弦波、三角波（鋸齒波）方波（脈沖）經函數開關轉換由功率放大器放大后輸出。

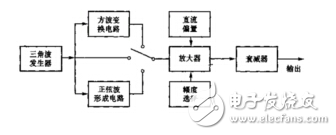

　　信號發生器的簡化原理框圖如圖1所示。圖中所示方波由三角波通過方波變換電路變換而成，實際中，三角波和方波的產生是難以分開的，方波形成電路通常是三角波發生器的組成部分。正弦波是三角波通過正弦波形成電路變換而來的。所需波形經過選取、放大后經衰減器輸出。

　　直流偏置電路提供一個直流補償調整，使信號發生器輸出的直流成分可以進行調節。

　　圖1 信號發生器的簡化原理框圖

　　三、函數信號發生器使用方式

　　函數信號發生器主要由信號產生電路、信號放大電路等部分組成。可輸出正弦波、方波、三角波三種信號波形。輸出信號電壓幅度可由輸出幅度調節旋鈕進行調節，輸出信號頻率可通過頻段選擇及調頻旋鈕進行調節。其外形如下圖：

　　使用說明：

　　電源開關：將電源開關按鍵彈出即為“關”位置，將電源線接入，按電源開關，以接通電源。

　　LED顯示窗口：此窗口指示輸出信號的頻率，當“外測”開關按入，顯示外測信號的頻率。如超出測量范圍，溢出指示燈亮。

　　頻率調節旋鈕：調節此旋鈕改變輸出信號頻率，順時針旋轉，頻率增大，逆時針旋轉，頻率減小，微調旋鈕可以微調頻率。

　　占空比調節：占空比開關，占空比調節旋鈕，將占空比開關按入，占空比指示燈亮，調節占空比旋鈕，可改變波形的占空比。

　　波形選擇開關：按對應波形的某一鍵，可選擇需要的波形。

　　衰減開關：電壓輸出衰減開關，二檔開關組合為20dB、40dB、60dB。

　　頻率范圍選擇開關（并兼頻率計閘門開關）：根據所需要的頻率，按其中一鍵。

　　計數、復位開關：按計數鍵，LED顯示開始計數，按復位鍵，LED顯示全為0

　　計數／頻率端口：計數、外測頻率輸入端口。

　　外測頻開關：此開關按入LED顯示窗顯示外測信號頻率或計數值。

　　電平調節：按入電平調節開關，電平指示燈亮，此時調節電平調節旋鈕，可改變直流偏置電平。

　　幅度調節旋鈕：順時針調節此旋鈕，增大電壓輸出幅度。逆時針調節此旋鈕可減小電壓輸出幅度。

　　電壓輸出端口：電壓輸出由此端口輸出。

　　TTL/CMOS輸出端口：由此端口輸出TTL/CMOS信號。

　　功率輸出端口：功率輸出由此端口輸出。

　　掃頻：按入掃頻開關，電壓輸出端口輸出信號為掃頻信號，調節速率旋鈕，可改變掃頻速率，改變線性／對數開關可產生線性掃頻和對數掃頻。

　　電壓輸出指示：3位LED顯示輸出電壓值，輸出接50Ω負載時應將讀數÷2。

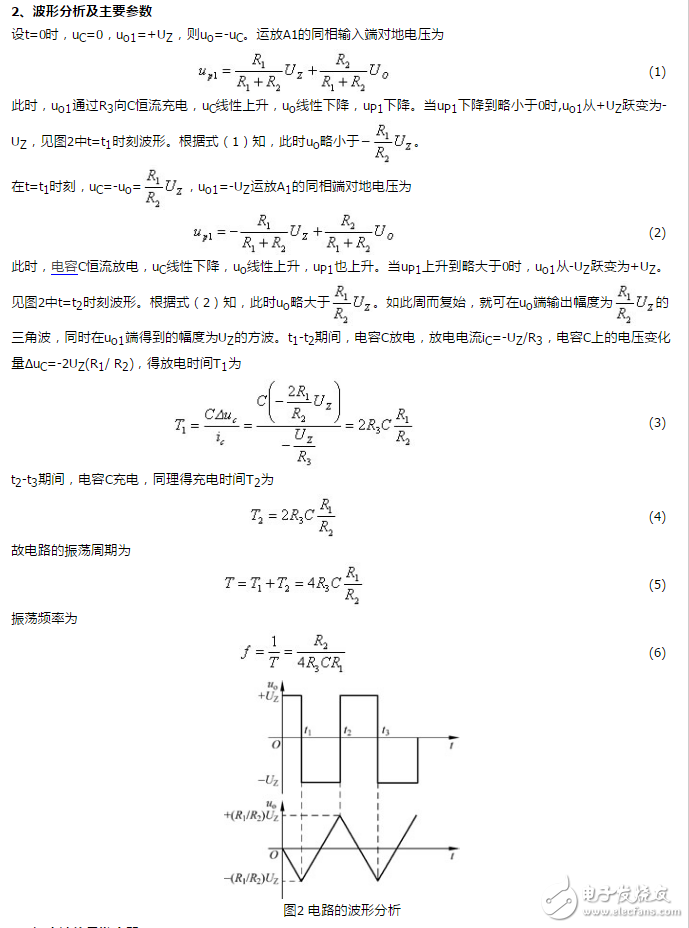

　　四、三角波信號發生器
