74ls00典型應用電路圖

　　下面是關于74ls00的應用電路圖

　　 74ls00典型應用電路圖

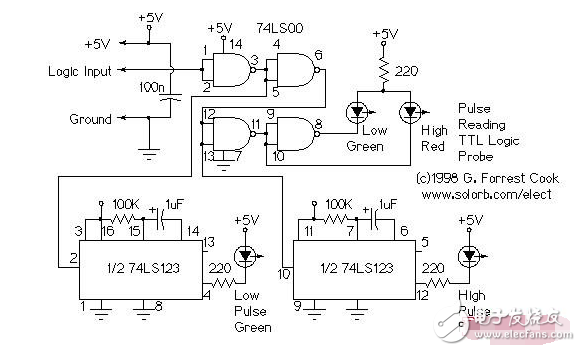

　　圖1邏輯探針電路

　　 74ls00典型應用電路圖

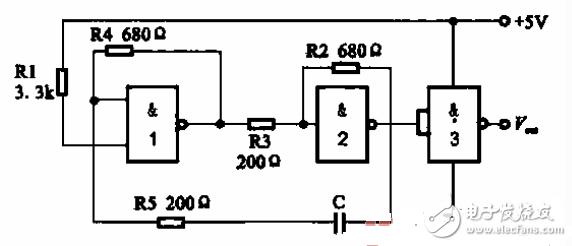

　　圖2方波發生器電路

　　采用與非門集成電路74LS00組成的方波發生器電路

　　所示是一種采用與非門集成電路74LSOO組成的方波發生器電路。其中與非門1、2與外界

　　RC時間常數元件組成振蕩電路，與非門3為緩沖輸出級。只要改變C的容量，便可獲得不同頻率的方波輸出。

　　 74ls00典型應用電路圖

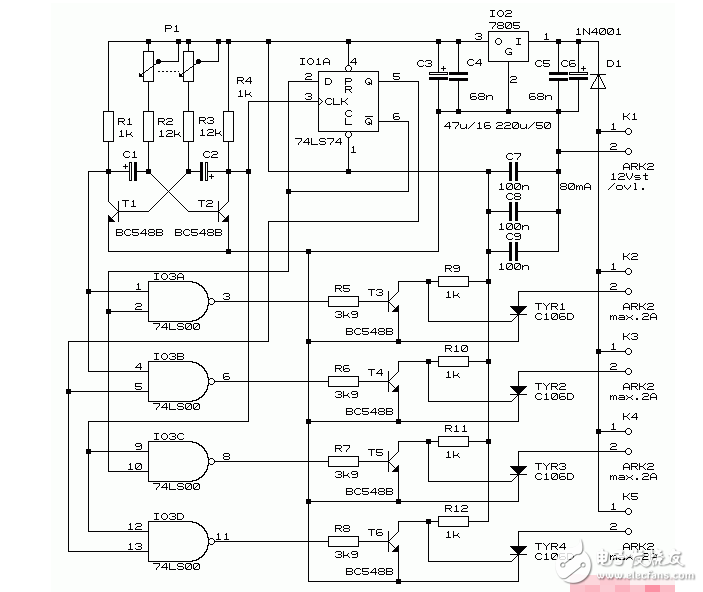

　　圖3 自動電子開關電路

　　 74ls00典型應用電路圖

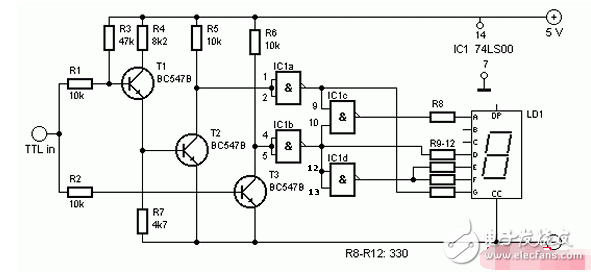

　　圖4邏輯電平數字信號電路圖

　　 74ls00典型應用電路圖

　　圖5 邏輯探針電路

閱讀全文
