OPA1611（單通道）和OPA1612（雙通道）雙極型輸入運算放大器在1kHz時可實現很低的噪聲密度（1.1nV/√Hz）和超低失真（0.000015%）。OPA1611和OPA1612在2-kΩ負載下能夠提供擺幅在距離電源軌600mV的范圍內的軌到軌輸出，這有助于實現動態范圍最大化。此外，這些器件還具有±30mA高輸出驅動能力。

　　這些器件支持±2.25V到±18V的寬電源電壓范圍，每通道電源電流僅為3.6mA。OPA1611與OPA1612運算放大器的單位增益穩定，在寬范圍負載條件下可保持出色的動態性能。

　　雙通道型號具有完全獨立的電路，即便在過驅或過載時也可以實現通道間最低串?dāng)_和零交互。

　　OPA1611采用小外形尺寸集成電路（SOIC）-8封裝，OPA1612采用小外形尺寸無引線（SON）-8封裝。這些器件額定工作溫度范圍為-40°C至+85°C。OPA1612有兩種封裝：SOIC（8）和SON（8）下面器件信息如圖。

　　OPA1612和OPA1611封裝引腳圖：

　?。?）NC代表沒有內部連接。引腳可保持浮空，也可連接（V–）和（V+）之間的任何電壓。

　　（2）芯片散熱板位于下方；將芯片散熱板連接至V–。焊接散熱板可改善散熱情況并實現特定性能。

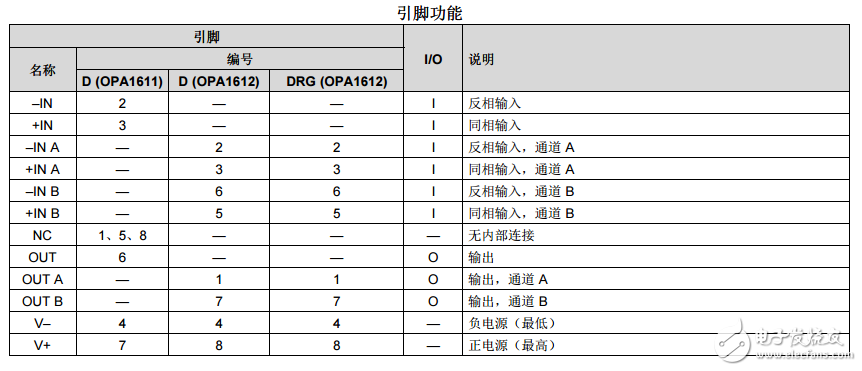

　　OPA1611和OPA1612封裝引腳功能說明：

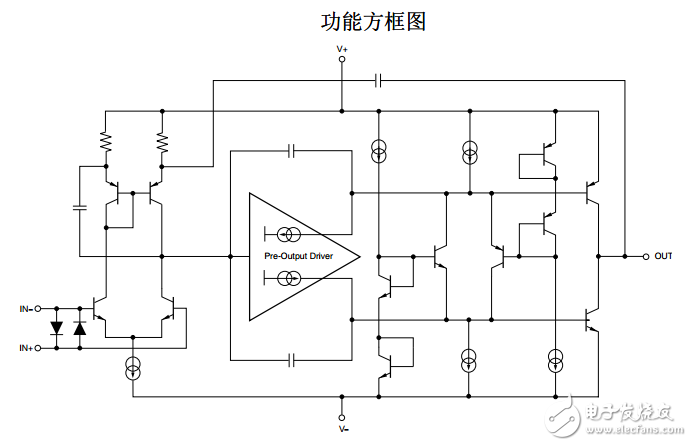

　　OPA1612內部結構功能圖：

　　OPA1612具有以下主要特性與優勢：

　　? 雙極輸入可達到 1.1 nV√Hz 的極低噪聲密度以及 1 kHz 0.000015 % 的超低失真，從而實現清脆的音頻;

　　? 針對具有 2 歐姆負載的不高于 600 mV 電壓提供的軌至軌輸出擺幅可提高性能預留空間，并最大限度地提高動態范圍;

　　? 每通道電源電流僅為 3.6 mA 的 ±2.25 V 至 ±18 V 的業界最高電源工作電壓范圍可在各種負載情況下實現優異的動態特性;

　　? 甚至在過驅動與過負載時，獨立電路也可實現通道間相互影響的最低串?dāng)_與自由度;

?

　　? 可與 TI 音頻轉換器（PCM17xx 與 PCM16xx）及擴音器前置放大器（PGA2500 與 PGA2505）實現無縫連接，縮短產品上市時間。
