七段譯碼器連接方式有哪些

　 ?因?yàn)橛?jì)算機輸出的是BCD碼，要想在數碼管上顯示十進制數，就必須先把BCD碼轉換成7 段字型數碼管所要求的代碼。我們把能夠?qū)⒂?jì)算機輸出的BCD碼換成7 段字型代碼，并使數碼管顯示出十進制數的電路稱為“七段字型譯碼器”。

　　圖1

　　1）輸入：4 bit 8421BCD碼，用A B C D表示（4位）

　　2）輸出：七段顯示，用a ~ g 表示（7位）

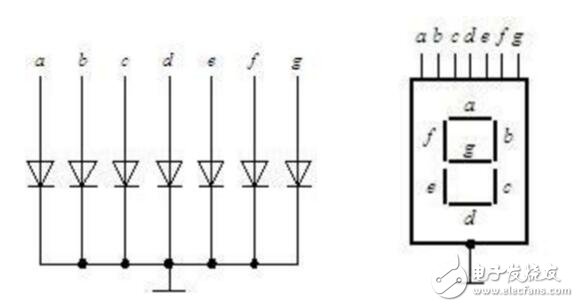

　　根據七個發光二極管的連接形式不同，七段數字顯示器分為共陰極和共陽極接法兩種。

　　圖2

　?。╝）是共陽極接法，它是將七個發光二極管的陽極連在一起作公共端，使用時要接高電平。發光二極管的陰極經過限流電阻接到輸出低電平有效的七段譯碼器相應的輸出端。

　?。╞）所示是共陰極接法，它是將七個發光二極管的陰極連在一起作公共端，使用時要接低電平。發光二極管的陽極經過限流電阻接到輸出高電平有效的七段譯碼器相應的輸出端。改變限流電阻的阻值，可改變發光二極管電流的大小，從而控制顯示器的發光亮度。

　　由七段顯示器可知，要顯示十進制數字，就必須將十進制數的代碼進行譯碼，譯碼后的輸出電流點亮相應的字段。七段顯示譯碼器可以完成上述的譯碼功能。

　　配合各種七段顯示器有多種七段顯示譯碼器。適用于共陰極顯示器的有74LS48、74LS49等；適用于共陽極顯示器的有74LS47等。

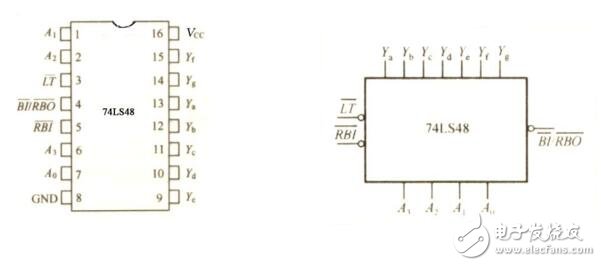

　　七段顯示譯碼器74LS48是常用的、具有驅動能力的集成七段顯示譯碼器。圖3 是74LS48 的引腳排列圖

　　圖3

　　　七段譯碼器連接電路詳解

　　譯碼器是一種具有“翻譯”功能的邏輯電路，這種電路能將輸入二進制代碼的各種狀態，按照其原意翻譯成對應的輸出信號。有一些譯碼器設有一個和多個使能控制輸入端，又成為片選端，用來控制允許譯碼或禁止譯碼。

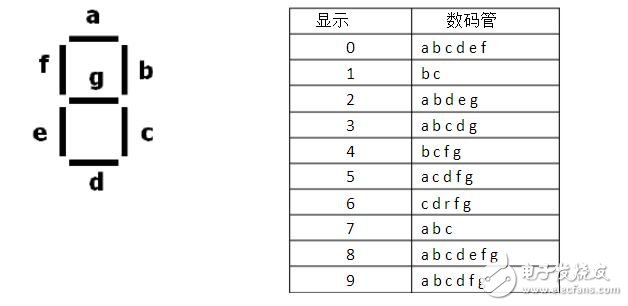

　　BCD七段譯碼器的輸入是一位BCD碼（以D、C、B、A表示），輸出是數碼管各段的驅動信號，稱4—7譯碼器（seven-segment decoder）。若用它驅動共陰LED數碼管，則輸出應為高有效，即輸出為高（1）時，相應顯示段發光。例如，當輸入8421碼DCBA=0100時，應顯示4，即要求同時點亮b、c、f、g段，熄滅a、d、e段，故譯碼器的輸出應為=0110011。

　　圖4

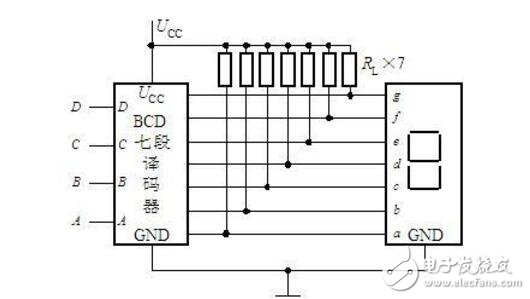

　　LED顯示器由7條線段圍成8字型，每一段包含一個發光二極管。外加正向電壓時二極管導通，發出清晰的光。只要按規律控制各發光段的亮、滅，就可以顯示各種字形或符號。LED數碼管有共陽、共陰之分。使用時，公共陰極接地，7個陽極a ~ g由相應的BCD七段譯碼器來驅動（控制）。

　　圖5

　　系統主要功能模塊如上三圖所示，圖一為BCD七段譯碼器與LED顯示器的鏈接方式，圖二為LED顯示器內部的電路結構，圖三為LED顯示器引腳對應的發光二極管。

　　基于multisim上的七段譯碼器設計：

　　圖6
