AD轉換

　　D轉換就是模數轉換。顧名思義，就是把模擬信號轉換成數字信號。主要包括積分型、逐次逼近型、并行比較型/串并行型、Σ-Δ調制型、電容陣列逐次比較型及壓頻變換型。

　　A/D轉換器是用來通過一定的電路將模擬量轉變?yōu)閿?shù)字量。模擬量可以是電壓、電流等電信號，也可以是壓力、溫度、濕度、位移、聲音等非電信號。但在A/D轉換前，輸入到A/D轉換器的輸入信號必須經各種傳感器把各種物理量轉換成電壓信號。

　　AD轉換分類

　　1）積分型（如TLC7135）

　　積分型AD工作原理是將輸入電壓轉換成時間（脈沖寬度信號）或頻率（脈沖頻率），然后由定時器/計數器獲得數字值。其優點是用簡單電路就能獲得高分辨率， 但缺點是由于轉換精度依賴于積分時間，因此轉換速率極低。初期的單片AD轉換器大多采用積分型，現在逐次比較型已逐步成為主流。

　　2）逐次比較型（如TLC0831）

　　逐次比較型AD由一個比較器和DA轉換器通過逐次比較邏輯構成，從MSB開始，順序地對每一位將輸入電壓與內置DA轉換器輸出進行比較，經n次比較而輸出 數字值。其電路規模屬于中等。其優點是速度較高、功耗低，在低分辯率（《12位）時價格便宜，但高精度（》12位）時價格很高。

　　3）并行比較型/串并行比較型（如TLC5510）

　　并行比較型AD采用多個比較器，僅作一次比較而實行轉換，又稱FLash（快速）型。由于轉換速率極高，n位的轉換需要2n-1個比較器，因此電路規模也極大，價格也高，只適用于視頻AD轉換器等速度特別高的領域。

　　串并行比較型AD結構上介于并行型和逐次比較型之間，最典型的是由2個n/2位的并行型AD轉換器配合DA轉換器組成，用兩次比較實行轉換，所以稱為 Half flash（半快速）型。還有分成三步或多步實現AD轉換的叫做分級（Multistep/Subrangling）型AD，而從轉換時序角度 又可稱為流水線（Pipelined）型AD，現代的分級型AD中還加入了對多次轉換結果作數字運算而修正特性等功能。這類AD速度比逐次比較型高，電路 規模比并行型小。

　　4）（Sigma/FONT》delta）調制型（如AD7705）

　　Δ型AD由積分器、比較器、1位DA轉換器和數字濾波器等組成。原理上近似于積分型，將輸入電壓轉換成時間（脈沖寬度）信號，用數字濾波器處理后得到數字值。電路的數字部分基本上容易單片化，因此容易做到高分辨率。主要用于音頻和測量。

　　5）電容陣列逐次比較型

　　電容陣列逐次比較型AD在內置DA轉換器中采用電容矩陣方式，也可稱為電荷再分配型。一般的電阻陣列DA轉換器中多數電阻的值必須一致，在單芯片上生成高 精度的電阻并不容易。如果用電容陣列取代電阻陣列，可以用低廉成本制成高精度單片AD轉換器。最近的逐次比較型AD轉換器大多為電容陣列式的。

　　6）壓頻變換型（如AD650）

　　壓頻變換型（Voltage-Frequency Converter）是通過間接轉換方式實現模數轉換的。其原理是首先將輸入的模擬信號轉換成頻率，然后用計數器將頻率轉換成數字量。從理論上講這種AD的分辨率幾乎可以無限增加，只要采樣的時間能夠滿足輸出頻率分辨率要求的累積脈沖個數的寬度。其優點是分辯率高、功耗低、價格低，但是需要外部計數電路共同完成AD轉換。

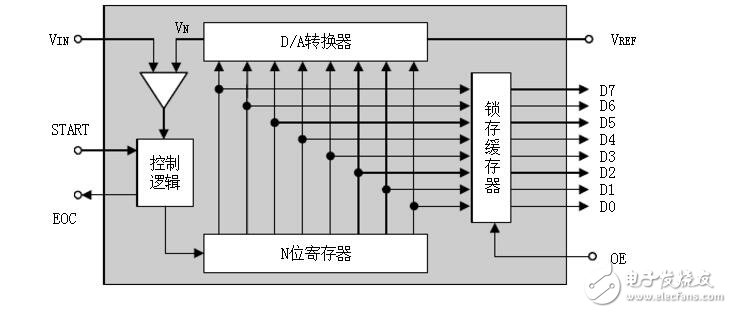

　　AD轉換器功能模塊圖

　　逐次逼近式ADC的轉換原理

　　（以8位的寄存器為例）A/D轉換器片內有D/A轉換和電壓比較器

　　首先向片內D/A轉換器輸入1000 0000，若電壓比較器：VIN 》 VN （VN為片內D/A轉換的輸出，VIN為A/D轉換器的輸入電壓），N位寄存器的首位置1 （若VIN 《 VN，則寄存器首位寫0）；再向D/A轉換輸入1100 0000（首位寫0時，輸入0111 1111），若VIN 》 VN則寄存器第二位置1（若VIN 《 VN，則寫0）；再向D/A轉換輸入1110 0000（或0011 1111），若VIN 》 VN則寄存器第三位置1（若小于，則寫0）；依次下去直到寄存器第8位賦值結束，控制邏輯監測到比較放大器進行8次后，EOC輸入信號，讓A/D轉換器將結果通過鎖存緩存器輸出至D0~D9。

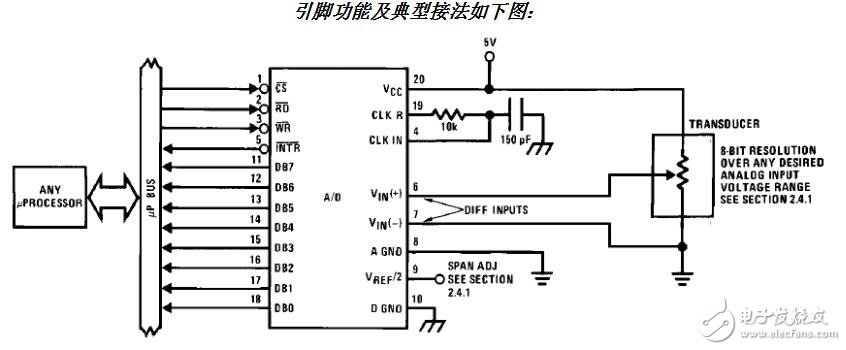

　　AD0804工作原理

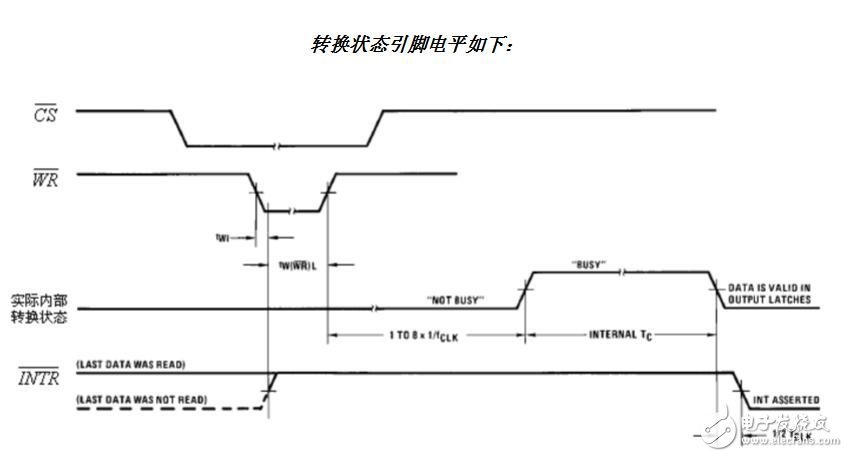

　　轉換狀態：

　　首先確保片選信號CS處于低電平（只有CS低電平轉換器才會工作），在AD0804轉換期間，INTR處于高電平，當WR賦予一個低脈沖信號（該低脈沖時間要≧100ns，對51系列單片機而言，每條命令執行時間即≧100ns）時，轉換器開始轉換，經過一段時間（該時間長短與轉換器有關）的工作后，轉換結束。（注意：不工作時，WR引腳是處于高電平的，只有給予其一個低脈沖后，才開始轉換）

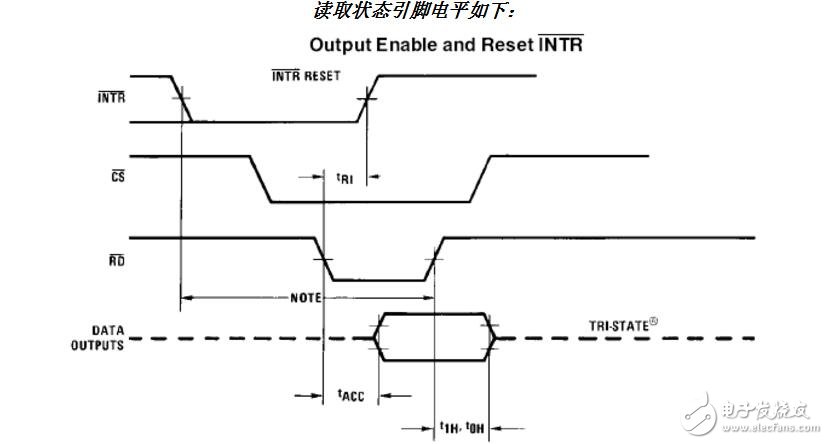

　　數據讀取狀態：

　　同樣 確保片選信號CS處于低電平，轉換器轉換結束后，INTR將由轉換器自動清零（若不用中斷處理AD轉換器，IN腳可以不接），用單片機給TR引RD予低電平（注意：賦RD控制轉換器內部的鎖存器，若不給腳RD電平，將無法輸出轉換結果）后，我們可以將轉換結果從AD轉換器的11-18引腳腳讀走。（低WR低賦予脈沖信號時，要等待一段時間才能開始讀取，待讀取結束后，RD1） 腳要置.

　　PIC單片機AD通道轉換函數

　　由于PIC單片機有八路AD轉換通道，如果每路都寫一個轉換函數，哪樣非常麻煩并且不便于寫程序，緣此我寫了一段如下轉換可實現八路通用的函數：

　　uchar get_ad（uchar n） //帶通道選擇的AD采樣函數

　　{

　　uchar advalu;

　　ADCON0=n;

　　ADCON1=0x80; //1000 0000右對齊

　　delay（2）; //延時等待

　　ADGO=1; //啟動AD轉換

　　while（ADGO）; //等待AD轉換結束

　　advalu=ADRESH; //讀AD轉換的值

　　advalu*=256; //將讀回的AD值左移八位

　　advalu+=ADRESL; //加上低八位

　　return （advalu）; //返回AD值

　　}

　　調用如下，分別從0到7通道

　　ad0=get_ad（0xc1）;

　　ad1=get_ad（0xc9）;

　　ad2=get_ad（0xd1）;

　　ad3=get_ad（0xd9）;

　　ad4=get_ad（0xe1）;

　　ad5=get_ad（0xe9）;

　　ad6=get_ad（0xf1）;

　　ad7=get_ad（0xf9）;
