? ? 示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

　　示波器的作用：用來測量交流電或脈沖電流波的形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測

一、示波器的分類

　　按照信號的不同分類

　　模擬示波器采用的是模擬電路（示波管，其基礎是電子槍）電子槍向屏幕發射電子，發射的電子經聚焦形成電子束，并打到屏幕上。屏幕的內表面涂有熒光物質，這樣電子束打中的點就會發出光來。

　　數字示波器則是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器。數字示波器的工作方式是通過模擬轉換器（ADC）把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值是否能描繪出波形為止，隨后，數字示波器重構波形。數字示波器可以分為數字存儲示波器（DSO），數字熒光示波器（DPO）和采樣示波器。

　　模擬示波器要提高帶寬，需要示波管、垂直放大和水平掃描全面推進。數字示波器要改善帶寬只需要提高前端的A/D轉換器的性能，對示波管和掃描電路沒有特殊要求。加上數字示波管能充分利用記憶、存儲和處理，以及多種觸發和超前觸發能力。廿世紀八十年代數字示波器異軍突起，成果累累，大有全面取代模擬示波器之勢，模擬示波器的確從前臺退到后臺。

　　按照結構和性能不同分類

　　①　普通示波器。電路結構簡單，頻帶較窄，掃描線性差，僅用于觀察波形。

　　②　多用示波器。頻帶較寬，掃描線性好，能對直流、低頻、高頻、超高頻信號和脈沖信號進行定量測試。借助幅度校準器和時間校準器，測量的準確度可達±5%。

　?、邸《嗑€示波器。采用多束示波管，能在熒光屏上同時顯示兩個以上同頻信號的波形，沒有時差，時序關系準確。

　?、堋《噗櫴静ㄆ鳌＞哂须娮娱_關和門控電路的結構，可在單束示波管的熒光屏上同時顯示兩個以上同頻信號的波形。但存在時差，時序關系不準確。

　?、荨∪邮静ㄆ?。采用取樣技術將高頻信號轉換成模擬低頻信號進行顯示，有效頻帶可達GHz級。

　?、蕖∮洃浭静ㄆ?。采用存儲示波管或數字存儲技術，將單次電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管的熒光屏上或存儲在電路中，以供重復測試。

　?、摺?shù)字示波器。內部帶有微處理器，外部裝有數字顯示器，有的產品在示波管熒光屏上既可顯示波形，又可顯示字符。被測信號經模一數變換器（A/D變換器）送入數據存儲器，通過鍵盤操作，可對捕獲的波形參數的數據，進行加、減、乘、除、求平均值、求平方根值、求均方根值等的運算，并顯示出答案數字。

二、示波器使用方法

　　實際維修運用中，用得最多的就是測量晶陣、時鐘頻率、檢修 PWM 電路 及一些關鍵信號的捕捉，快速準確鎖定故障點。今天以安泰信 ADS1102C為例簡單給大家演示一下示波器實際維修的運用及所測到的波形。

　　第一：檢修不觸發故障主板時，可以用示波器測 32.768 和 25M（NF 的板）晶振是否起振， 非常直觀，非常準確，有些人可能拍磚：“用萬用表測晶振的兩腳的壓差不是也可以判斷其 好壞嗎？沒錯，但是我要告訴你你只對了一半，有壓差只能初步判斷是好的，實際維修中也 經常碰到有壓差但不起振的故障，在沒示波器下最好的方法就是代換一個。但如果我們有示 波器，測其晶振兩腳，會有一個正弦波，且下面標有對應的頻率數值沒有偏移，那么晶振肯 定是好的。如圖為實測 32.768 的波形。

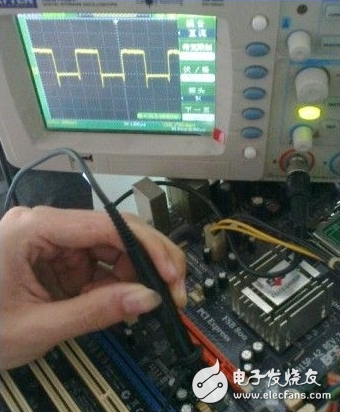

　　第二：在檢修能上電不亮機故障時，首先就是測量主板各大供電是否正常，而如今的主板的 供電方式大多彩用了 PWM 控制方式，用它來檢測 PWM 控制電路是否正常工作，也是比萬 用表更準確更直觀，正常工作時的波形為脈沖方波。如：如圖為 CPU 供電電路的脈沖方波， 表明 CPU 電路正常工作。

　　表明內存供電電路正常

　　橋供電正常

　　第三：對于主板不亮故障，如以上測完主板供電都正常情況下，就要檢測主板各時鐘是否正 常了。這時示波器的作用更明顯了，它能非常準確的測出該點的時鐘頻率的數值，正常為一 個正弦波。萬用表測也行，一般 33M 為 1.6V 左右，66M 為 0.6V 左右，100M 為 0.4V 左右， 只是個大概判斷，當然沒示波器來的準確。如圖為實測的 33M 頻率波形（測量點可用打值卡上測，或在 PCI 槽 B16 測到）

　　在實際維修中，一般判斷主板有無時鐘，測量這 PCI B16 和 BIOS 的 31 腳有正弦波則說明時鐘 IC 已正常工作，發出了時鐘，主板時鐘是正常的（ 但不代表每一個元件的時鐘都正常）

　　第四：此時若供電、時鐘、復位都正常還不跑 CPU 的話，我想每個維修人員都不愿修這種板，因?yàn)檫B復位都有了，一般問題都出在細點的環節上，如總線故障啊，某個信號不正常、 引起的不亮機，修起來確實是夠頭痛的，一般換 IO，刷 BIOS，做橋咯，不行扔一邊咯。

　　但如果有示波器還是很好找到元兇的，正常時我們可在 BIOS 的 13.14.15.17 腳（為 LPC 腳）， 會測到如下波形

　　如果有此波形，說明 CPU 已經硬啟動完成，并且可以正常發出尋址指令（也就是片選）選 擇中 BIOS，調用它內部的 POST 程序去自檢主板上的各個設備是否 OK，此時主板一般都 能跑碼了，如果還是不跑碼，一般通過刷寫 BIOS 可以修復。

　　反之如果沒波形，說明 CPU 未正常工作，未能正常發出片選信號選中 BIOS，我們知道 CPU 的這個尋址指令首先是先到北橋，再經南橋，再經 LPC 或 SPI 總線到達 BIOS 的，所 以我們檢修時可從后往前推，此時可測 PC IA34#的幀信號測有無如下波形

　　有則說明選指指令到達南橋，若無，則問題出在前面，可能南橋到北橋的 HULINK 總線有 故障，或者 CPU 到北橋的 FSB 有故障，再或者 CPU，北橋，南橋工作條件末滿足等等…。 （其實此時還可以測下 CPU 和北橋通訊的 ADS#信號有無波形來判斷 CPU 是否正常工作， 但此信號一般直連北橋，沒圖紙也不好測）

　　第五：對于能跑 CPU 檔內存的板，可以用它來測內存的 SMBUS 總線是否正常，如OK會有以下波形：

　　和北橋通信的 AD 線是否正常，正常會有以下波形

　　第六：對于跑碼正常不顯顯的主板，可以測 VGA 頭的行場同步信號，如正常會有以下波形

　　這是簡單的介紹了下示波器的概念、作用、分類以及用示波器修主板的一些運用，希望對新手有幫助。
