音頻放大器是便攜式產品（ＰＤＡ、手機、筆記本電腦、ＰＶＲ等）中必不可少的處理電路，隨著這些產品日益多功能化和小型化，傳統的多片解決方案已不能滿足小尺寸的需求，此外，生產廠商也日益注重產品的音頻品質以迎合消費者的需求。

本文介紹的一款單片音頻放大器ＭＡＸ９７６５，在不增加成本的基礎上，既解決了ＰＣＢ板的尺寸問題，又提高了便攜式設備的音頻品質。

１?。停粒兀梗罚叮档闹饕Y(jié)構性能

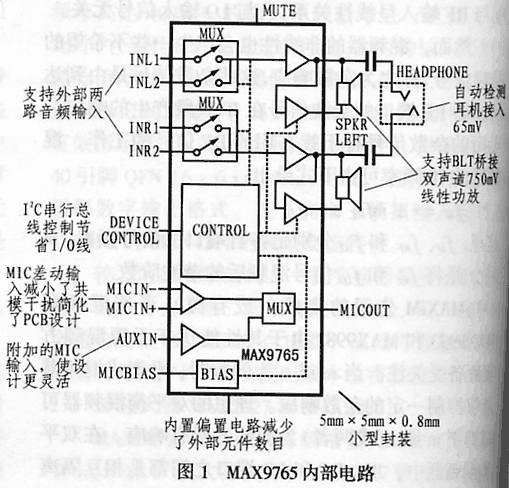

ＭＡＸ９７６５將揚聲器、耳機和麥克風放大器集成于一片細小的ＱＦＮ封裝內。該芯片內部包含了立體聲ＢＴＬ揚聲器功放、立體聲耳機放大器、單端麥克風放大器、輸入復用器以及Ｉ２ＣＴＭ控制接口，其應用對象是含有立體聲揚聲器的音頻回放設備。圖１所示是ＭＡＸ９７６５的內部電路結構。由圖可見：該音頻放大器包含了便攜式產品所要求的全部相關功能。在揚聲器模式下，該放大器能向４Ω的負載持續提供高達７５０ｍＷ的平均功率。而在耳機模式下，ＭＡＸ９７６５放大器則能向１６Ω的負載持續提供高達６５ｍＷ的平均功率。由于ＭＡＸ９７６５的增益可在外部設定，因而可提供最大限度的靈活性，并可使系統根據給定負載得到最佳的輸出電平。此外，由于２路７５０ｍＷ功放支持ＢＬＴ橋接的揚聲器驅動，因而還可省去兩個體積龐大的隔直電容器，同時也提高了輸出功率。耳機接入電路可自動檢測耳機插入。ＭＡＸ９７６５帶有兩路ＭＩＣ放大，其中差動放大方式可大大抑制機內噪聲影響，同時也使ＰＣＢ布線更加靈活；串行Ｉ２Ｃ控制總線節省了ＭＣＵ Ｉ／Ｏ資源；其５ｍｍ×５ｍｍ×０．８ｍｍ的小型ＱＦＮ封裝可使音頻放大電路占用的ＰＣＢ面積達到最小。ＭＡＸ９７６５還具有一個２:１的輸入復用器，可實現多音頻源之間的選擇切換。

２?。停粒兀梗罚叮档膮?shù)曲線和應用電路

輸入輸出的音頻品質是ＭＡＸ９７６５追求的另一指標,影響該指標的因素主要是失真度(ＴＨＤ＋Ｎ)。當然，其它指標譬如ＰＳＲＲ(電源電壓抑制比)、ＣＭＲＲ(共模輸入電壓抑制比)等也會影響音質。

圖2

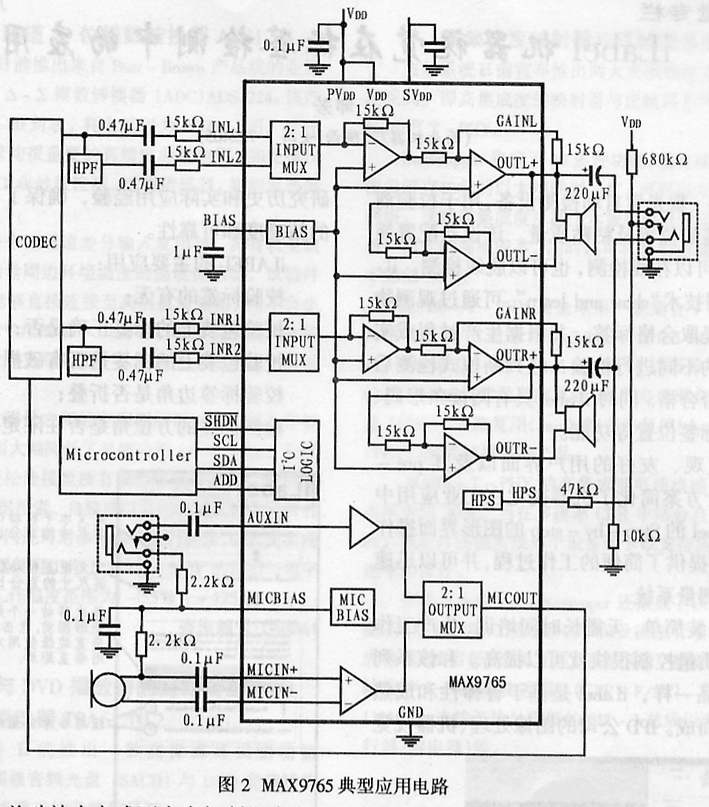

    對于該器件來說,當ＭＡＸ９７６５驅動３２Ω的耳機時，其最?。裕龋模蝺H為０．００３％，因此，可確保對音頻信號進行高保真放大。而其ＰＳＲＲ在低頻時最高可達－９５ｄＢ，即使對于１０ｋＨｚ的擾動信號，也有－５５ｄＢ抑制比。這些特性保證了ＭＡＸ９７６５具有很好的音質，且不需要額外的電源調理，同時可工作于充滿噪聲的電源環境，從而進一步減小體積，降低成本和功耗。除此之外，ＭＡＸ９７６５還集成了“咔－嗒”聲抑制電路，無論是上電還是掉電或關閉ＭＡＸ９７６５，其功放的共模偏置電路可均按照Ｓ形曲線爬升到ＤＣ偏置點或從該偏置點下降到地。這樣就消除了上電／斷電過程中的“咔－嗒”聲，使用戶感覺更舒服。圖２給出了ＭＡＸ９７６５的典型應用電路。

３　結束語

ＭＡＸ９７６５集成了目前流行的便攜式產品所要求的所有音頻放大處理功能，且具有很低的ＴＨＤ＋Ｎ和很高的ＰＳＲＲ，同時還集成了“咔－嗒”聲抑制電路，因此，使用ＭＡＸ９７６５既減小了ＰＣＢ面積，提高了音頻品質，同時也有效節省了成本。
