4x4鍵盤識別電路

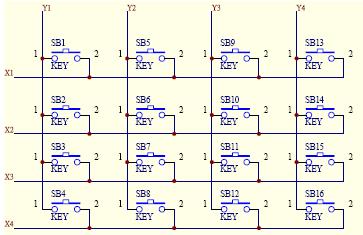

4x4鍵盤按4行4列組成如圖電路結構。按鍵按下將會使行列連成通路，這也是見的使用者鍵盤設計電路。

4x4鍵盤識別電路

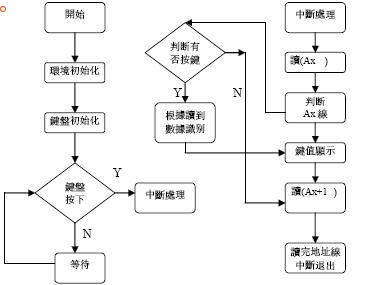

工作過程

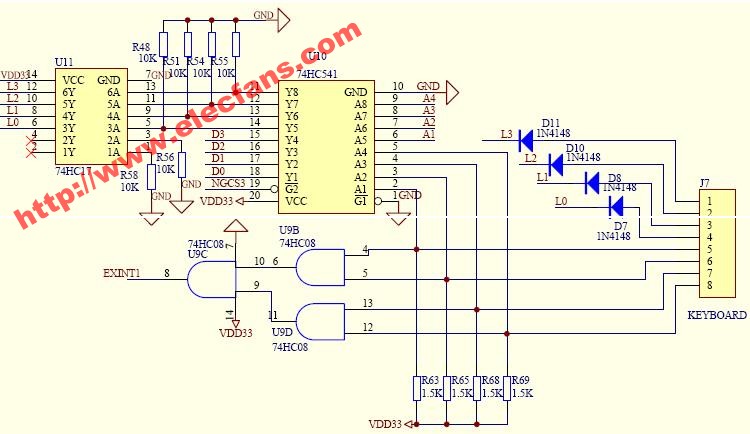

S3CEV40實驗板由一塊74HC08及閘元件組成中斷輸入電路（外
部中斷1）。
􀂉 鎖存器74HC17（U11）和74HC541（U10）以及四個二極體組成
鍵盤測試電路部分。
􀂄 按鍵按下相當於連接J7鍵盤介面的行線和列線，即1~4腳任意連
通5~8腳形成一個鍵盤動作
􀂄 沒有按鍵按下時資料線被上拉為高電位，當有按鍵按下時硬體電
路產生中斷通知CPU；中斷處理程式通過對行線或列線對應位址
進行讀資料
􀂄 這樣，只有從按鍵所在的行或列線對應在位址讀出來的資料才與
初始狀態(tài)不同（不全為高電位，即通過U10把資料線拉低）
􀂄 然後再根據資料判斷按鍵所在列或行（對應資料位元為低電
位）。

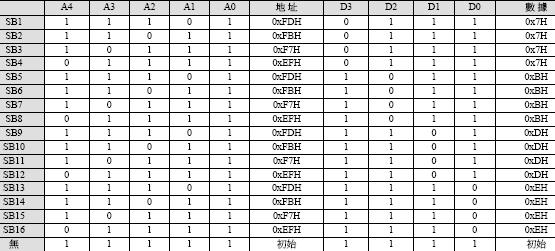

􀂄 這樣4x4鍵盤要使用4根位址線和4根資料線識別4行4列按鍵。例如連接J7 1腳和5腳的按鍵被按下，中斷處理程式通過使用以下
位址進行讀資料：
􀂉 xxx11101 A1為低x 表示0或1
􀂄 ==> 判斷L0線上是否有鍵被按下。由於J7 4腳處於斷開狀態(tài)，而A3為
高電位等於使J7 1腳和5腳再次斷開；資料線從U10輸出仍為0xF。
􀂉 xxx11011 A2為低x 表示0或1
􀂄 ==> 判斷L1線上是否有鍵被按下。由於J7 3腳處於斷開狀態(tài)，而A3為
高電位等於使J7 1腳和5腳再次斷開；資料線從U10輸出仍為0xF。
􀂉 xxx10111 A3為低x 表示0或1
􀂄 ==> 判斷L2線上是否有鍵被按下。由於J7 2腳處於斷開狀態(tài)，而A3為
高電位等於使J7 1腳和5腳再次斷開；資料線從U10輸出仍為0xF。
􀂉 xxx01111 A4為低x 表示0或1
􀂄 ==> 判斷L3線上是否有鍵被按下。由於J7 1腳與5腳連通，而A0為低
電位使得資料線的輸入通過U11-->U10構成回路；因此資料線D0通過
U10被拉低，輸出變?yōu)?xE；中斷程式可以據此判斷SB16鍵被按下。
