引言

　　目前，對于圖片解碼器的研究主要是針對PC環境，設計工作只是在原有基礎上的升級，對系統和硬件的考慮較少，不能在嵌入式系統中直接實現。本文設計了一種嵌入式圖片解碼器。通過FatFs文件系統識別圖片文件的格式，調用相應的格式解碼單元實現圖像重構，并在TFT液晶顯示器上進行顯示。

　　1系統硬件設計

　　系統的核心CPU采用LM3S8962，具有豐富的外圍接口以及多種片內的硬件接口功能(如UART、SPI、I2C、PWM等)。整個系統的硬件電路包括SD卡電路、TFT液晶顯示電路、獨立按鍵電路。

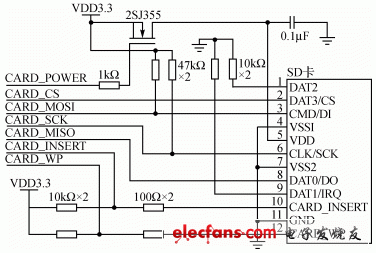

　　SD卡有兩種工作模式，即SD和SPI模式。由于LM3S8962具有SPI接口，為此該嵌入式系統采用SPI模式。SD卡電路如圖1所示。SD卡的信號檢測線CARD_INSERT接CPU的PG0端口，CARD_WP檢測卡寫保護接CPU的PE2。SD卡的供電電路采用P型MOS管2SJ355的可控電路，由CARD_Power跳接CPU的PG1腳進行控制。片選線CARD_CS接CPU的PA3。時鐘信號CARD_SCK接CPU的PA2。SPI主機輸出從機輸入CARD_MOSI、主機輸入從機輸出CARD_MISO分別接CPU的PA5、PA4。

?

　　圖1SD卡電路

　　1.2TFT液晶顯示電路及獨立按鍵電路

　　TFT液晶顯示電路中,顯示器的數據線D0~D7接CPU的PB0~PB7，地址線A0~A7接CPU的PC0~PC7。TFT背面板LED+、TFT驅動電源都采用3.3V供電。獨立按鍵為CPU的PD0~PD3口，當按鍵被按下時，CPU檢測到的引腳為低電平。

　　2軟件設計

　　為使整個系統正常讀取SD卡的數據文件和目錄，需再創建一個可被Windows操作系統認知的文件系統?？紤]到兼容性和方便性，本設計在μC/OSII操作系統的基礎上移植了一種小型嵌入式文件系統FatFs。該文件系統具有支持多種操作系統、易于移植和存儲速度快的特點。

　　2.1SD卡驅動設計

　　SD卡驅動不但需要完成SD卡控制器中相應寄存器的設置和向SD卡發送命令，還要實現SD卡的初始化、讀寫等操作。目的是為其上層提供相應的功能函數，屏蔽直接對硬件的具體操作。SD卡的驅動使用了ZLG/SD的MMC/SD的軟件包。軟件包中提供一些常用的API函數，只需調用相關的API函數就可以實現對SD卡的訪問，其中包括SD_Initialize(初始化SD卡)、SD_ReadBlock(讀SD卡的一個塊)、SD_WriteBlock(寫SD卡的一個塊)、SD_EraseBlock(擦除SD卡的多個塊)等。

　　2.2FatFs文件系統設計

　　FatFs是一個開源的文件管理系統，常用于小型嵌入式系統中實現文件系統，支持FAT12、FAT16、FAT32，遵循ANSIC標準，不依賴于硬件平臺。對FatFs的移植，首先需要定義數據類型并與CPU.H的數據類型匹配;其次，使FatFs中的底層函數直接調用ZLG/SD軟件包的函數。例如：

　　DRESULTdisk_read(BYTEdrv,BYTE*buff,DWORDsector,BYTEcount){

　　if(count==1){

　　SD_ReadBlock(sector,buff);//讀取SD卡的一個塊，調用SD_ReadBlock

　　}

　　else{

　　SD_ReadMultiBlock(sector,count,buff);//讀取SD卡的多個塊，調用SD_ReadMultiBlock

　　}

　　returnFALSE;

　　}

　　由于篇幅有限，底層函數調用SD軟件包的函數不一一列出。通過這些操作就可以調用f_open、f_read、f_write等函數來進行文件的創建、讀寫等操作。

　　3圖片解碼分析

　　3.1JPG格式的分析

　　JPEG專家組開發了2種基本的壓縮算法、2種數據編碼方法和4種編碼模式。在實際應用中，絕大多數JPG圖像使用的是DCT(離散余弦變換)、Huffman(哈夫曼)編碼、順序模式。JPG編碼過程主要包括顏色轉換、DCT變換、量化、熵編碼及Huffman編碼等部分。

　　軟件實現圖像解碼的過程就是圖像編碼的逆過程，程序編程步驟如下：

　?、俪跏蓟疐atFs文件系統，并利用f_open函數打開jpg格式的文件，用f_read從JPG格式文件中讀取圖片編碼的相關信息，如圖像大小、量化表、Huffman表等。

　?、谧x取最小編碼單元數據，對其進行熵解碼、反量化、反離散余弦變換、YCrCb模式向RGB模式轉換等，并將最后的解碼數據保存至Buffer或直接輸出至顯示。

　?、鄄粩嘀貜?fù)第②步過程，直至整張圖片解碼完畢。

　　3.2BMP格式的分析

　　BMP(Bitmap，位圖)是Windows采用的圖像文件格式。位圖文件由4個部分組成：位圖文件頭(bitmapfileheader)、位圖信息頭(bitmapinformationheader)、彩色表(colortable)和定義位圖的字節陣列。BMP圖像的色深，常見有1、4、8、16、24和32位，分別對應單色、16色、256色、16位高彩色、24位真彩色和32位增強型真彩色。這就需要建立相應的彩色表實現位圖的顯示。編程實現位圖顯示的步驟如下：

　　①初始化FatFs文件系統，并BMP格式文件中讀取圖片編碼的相關信息，如圖像像素?cái)?shù)據、圖像位數、RGB值等。

　?、诟鶕?jù)像素索引定位相應顏色在彩色表中的位置。文件定位到相應彩色項，取出索引對應的顏色。

　　③從文件讀取的RGB數據，轉換為TFT支持的格式(本系統選用的TFT支持RGB565格式)。在液晶上畫出該像素，直到畫完整個圖像為止。
