　　PXA270是Intel公司生產的一款基于XScale架構的高集成度高性能的優秀嵌入式處理器。本文討論了以PXA270為平臺的嵌入式系統開發的有關硬件設計以及ARM嵌入式系統的軟件實現。設計了基于PXA270的嵌入式系統。

　　1 PXA270處理器簡介

　　PXA270是Intel公司開發的基于XScale架構的處理器，內核采用ARMv5TE，外圍控制器眾多。內置了Intel的無線MMX技術，能夠顯著的提升多媒體性能，此外PXA270也包含了Intel的SpeedStep技術，能夠根據需要動態調節CPU的性能，真正實現了低功耗，高性能。同其他XScale處理器一樣，支持多種嵌入式操作系統，如Linux、Windows、WinCE、Nucleus、Palm OS、VxWorks、Java等。

　　2 系統硬件組成

　　整個系統以PXA270處理器為核心，以音頻輸入輸出接口，紅外接口，10/100M自適應以太網口，觸摸屏接口等為外圍接口，通過寬溫高亮度LCD實現視頻輸出。系統框圖如圖1所示。

　　2.1 Intel XScale PXA270處理器的系統存儲器接口

　　Intel XSclae PXA270處理器集成了存儲單元控制器，其外部的存儲總線接口支持：SDRAM、FLASH、ROM、SRAM、PC卡等。

　　2.1.1 SDRAM電路的設計

　　SDRAM選用Hynix的HY57V561620C，其組織形式為4 Banks x 4M x 16Bit，單片容量

?

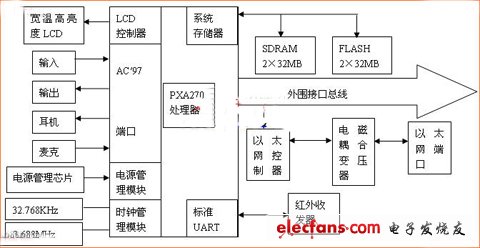

　　圖1 系統硬件組成框圖

　　為32MB，采用3.3±0.3V單電源供電，封裝形式為標準54引腳TSOP-II，屬于16位的數據總線寬度，選用兩片并聯的方式，使SDRAM的總線寬度達到32位。兩片SDRAM的32條數據線分別連到PXA270的高16位地址和低16位地址上。HY57V561620C的時鐘頻率分了100MHz~166MHz四個檔，這里選用133MHz這一檔的芯片。

　　2.1.2 FLASH電路的設計

　　嵌入式應用程序一般直接存在板子上的Flash芯片中，根據應用的不同可選用不同容量和速度的芯片，在這里選用的是Intel的同步FLASH 28F256L18，單片容量為32MB，采用1.8V 單電源供電，封裝形式為標準79腳的VF BGA，選用兩片并聯的方式，使FLASH的總線寬度達到32位。兩片F(xiàn)LASH的32條數據線分別連到PXA270的高16位地址和低16位地址上。
