4 舵機控制器軟件的設計

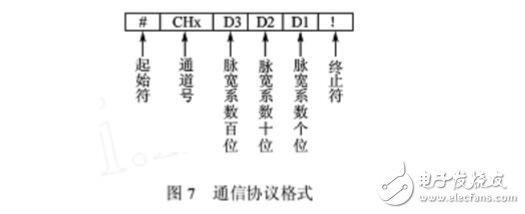

　　舵機控制器的控制核心為單片機AT89C2051。文中，程序用C5l編寫，工作方式為前后臺工作方式。單片機程序包括系統初始化程序、串口通信程序、上位機命令解釋與PWM脈寬生成程序和多路PWM波形輸出程序。串行通信程序和多路PWM波形輸出程序采用中斷方式。串口通信格式為渡特率9600bps、8位數據位、1位停止位、無校驗、ASCII碼字符通信。串口通信程序用于接收上位機發送過來的控制命令?？刂泼畈捎米远x文本協議，即協議內容全部為ASCII碼字符。通信協議格式如圖7所示。

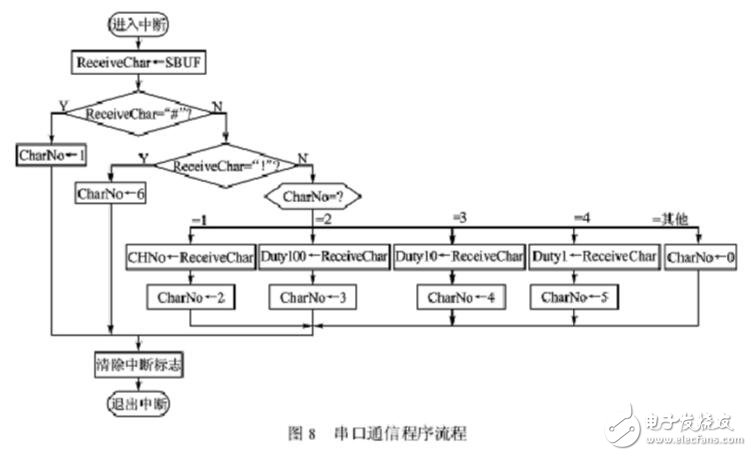

　　例如，要控制通道1的PWM脈寬，脈寬系數為25，則通信協議內容為“#”“1”“0”“2”“5”“！”這6個字符。這時通道l的PWM占空比為25／256=O．098。一個通道號對應一個PWM脈沖輸出端口。本設計為8個通道，號碼為l～8，對應單片機的P1．o～P1．7。起始符和終止符起到幀同步的作用。串口通信程序流程如圖8所示。

　　圖8中，CHNo存放的是PWM通道號ASCII碼，Dutyl00、DutylO、Duoyl分別存放的是脈寬系數的百位數、十位數和個位數的ASCII碼（注意，若高位數為O，則該位的字符應為“0”，不能省略。如25，完整字符應為“O”“2”“5”。CharNo為信號量，用于對串口接收的字符順序以及串口中斷與上位機命令解釋程序之間進行同步。

　　5 舵機控制器實驗

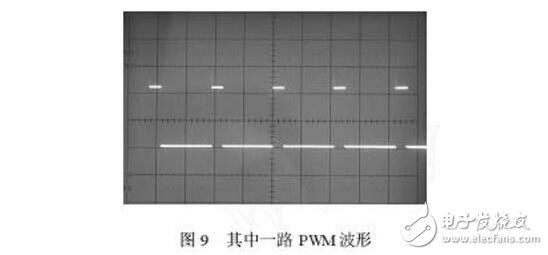

　　圖9為舵機控制板輸出的其中一路PWM波形（帶舵機負載）。

　　從圖9中可看出，舵機控制器輸出的PWM波形穩定、干凈，符合設計要求。

　　6 結論

　　本文提出的多路舵機控制器設計方法，以單片機AT89C2051為核心，由外部振蕩電路提供PWM脈沖的定時基準，控制部分與舵機驅動部分由兩個電源供電，兩者電氣隔離。這種設計方案的優點是：

　?、貾WM波形由外部振蕩電路提供定時基準，與單片機內部振蕩器的頻率無關，不影響串口通信、定時器等參數的配置。

　?、赑WM波形的調整精度可任意確定。

　?、郾緵]計思路可應用于任意多路的PWM輸出，只要單片機能提供足夠多的輸出端口，例如將AT89C2051換成AT89S5l，就可以提供至少24路的PWM輸出（P0、Pl、P2）。

　?、芸刂茀?shù)由SCI串口輸入，適應面廣，上位機可以是PC機、單片機或是PLC。

　?、荼痉椒ň哂幸话阈?，任何單片機只要能提供SCI中斷、外部中斷就可以應用本方法。
