共陰極數碼管
1.共陰極數碼管的結構
共陰極數碼管是把所有led的陰極連接到共同接點com,而每個led的陽極分別為a、b、c、d、e、f、g及dp(小數點),如下圖所示。圖中的8個led分別與上面那個圖中的a~dp各段相對應,通過控制各個led的亮滅來顯示數字。
2.共陰極數碼管的應用
共陰極數碼管是一類數字形式的顯示屏,通過對其不同的管腳輸入相對的電流,會使其發亮,從而顯示出數字能夠顯示 時間、日期、溫度等所有可用數字表示的參數。由于它的價格便宜、使用簡單、在電器,特別是家電領域應用極為廣泛,空調、熱水器、冰箱等等。絕大多數熱水器用的都是數碼管,其他家電也用液晶屏與熒光屏。
3.共陰極數碼管的判斷方法
編輯找公共共陰和公共共陽:首先,我們找個電源(3到5伏)和1個1k(幾百歐的也行)的電阻,vcc串接個電阻后和gnd接在任意2個腳上,組合有很多,但總有一個led會發光的,找到一個就夠了,然后gnd不動,vcc(串電阻)逐個碰剩下的腳,如果有多個led(一般是8個),那它就是共陰的了。相反用vcc不動,gnd逐個碰剩下的腳,如果有多個led(一般是8個),那它就是共陽的。也可以直接用數字萬用表,紅表筆是電源的正極,黑表筆是電源的負極。
共陽極數碼管
共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管。共陽數碼管在應用時應將公共極COM接到+5V,當某一字段發光二極管的陰極為低電平時,相應字段就點亮。當某一字段的陰極為高電平時,相應字段就不亮。
共陽極8段數碼管顯示電路圖
動態掃描顯示:下圖示出了6只共陽LED的動態掃描電路圖。圖中,8155的B口和所有的dp(sp),g,f,e,d,c,b,a引線相連,各LED控制端G(即圖中所示各個數碼管內部的0,1,2,3,4,5)和8155的C口相連,故B口為字形口,C口為字位口,因?yàn)?a target="_blank">CPU可以通過C口控制各LED是否點亮。
怎樣測量數碼管引腳,分共陰和共陽?
找公共共陰和公共共陽:首先,我們找個電源(3到5伏)和1個1K(幾百歐的也行)的電阻,VCC串接個電阻后和GND接在任意2個腳上,組合有很多,但總有一個LED會發光的,找到一個就夠了,然后GND不動,VCC(串電阻)逐個碰剩下的腳,如果有多個LED(一般是8個),那它就是共陰的了。相反用VCC不動,GND逐個碰剩下的腳,如果有多個LED(一般是8個),那它就是共陽的。也可以直接用數字萬用表,紅表筆是電源的正極,黑表筆是電源的負極。

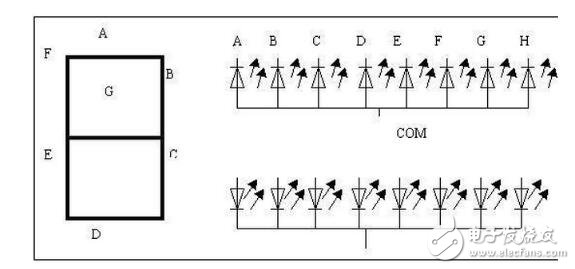

8段數碼管原理
8 個數碼管它的數據線并聯接到 JP5, 位控制由 8 個 PNP 型三級管驅動后由 JP8 引出。
我們分別把他命名為 A,B,C,D,E,F(xiàn),G,H
搞懂了這個原理, 我們?nèi)绻@示一個數字 2, 那么 A,B,G,E,D 這 5 個段的發光管亮就可以了。也就是把B,E,H(小數點)不亮,其余全亮。根據硬件的接法我們編出以下程序。當然在此之前,還必須指定哪一個數碼管亮,這里我們就指定最后一個 P2.7。
顯示數字 2 則是 C,F(xiàn),H(小數點)不亮,同時由于接法為共陽接法,那么為 0(低電平)是亮為 1(高電平)是滅。從高往低排列,(p0.7_p0.0)寫成二進制為 01111110, 把他轉化為 16 進制則為A2H。我們可以根據硬件的接線把數碼管顯示數字編制成一個表格, 以后直接調用就行了。
原理圖中把所有數碼管的 8 個筆劃段 a-h 同名端連在一起,而每一個顯示器的公共極 COM 是各自獨立地受 I/O 線控制。CPU 向字段輸出口送出字形碼時,所有顯示器接收到相同的字形碼,由 8 個 PNP 的三極管,來控制這 8 位哪一位工作,例如上面的例子中我們選中的是 P2.7.就是最后的一位亮了。 同樣的如果要第一位亮, 只需要把程序 CLR P2.7 改為 CLR P2.0 即可。
在這里就有了一個矛盾, 所有數碼管的 8 個筆劃段 a-h 同名端連在一起, 那么在一個屏幕上如何顯示0,1,2,3,4,5 這樣不同的數字呢? 的確, 在這樣的接法中,同一個瞬間所有的數碼管顯示都是相同的, 不能顯示不同的數字。在單片機里,首先顯示一個數, 然后關掉。然后顯示第二個數,又關掉, 那么將看到連續的數字顯示,輪流點亮掃描過程中,每位顯示器的點亮?xí)r間是極為短暫的(約 1ms),由于人的視覺暫留現象及發光二極管的余輝效應,盡管實際上各位顯示器并非同時點亮,但只要掃描的速度足夠快,給人的印象就是一組穩定的顯示數據,不會有閃爍感。 例如數碼管顯示 01234567 這么 8 個數,在單片機中實際的工作流程如下:先打開 P2.0,送 0, 然后關掉 P2.0,開 P2.1 送 1, 再關掉 P2.1,打開 P2.2 送 2 , 依次向下,由于速度足夠快, 那么我們將連續的看到 01234567 這 8 個數。
數碼管之共陰極與共陽極編碼
(1)一個數碼管有八段:A,B,C,D,E,F(xiàn) ,G,H,DP,即由八個發光二極管組成;因?yàn)榘l(fā)光二極管導通的方向是一定的(導通電壓一般取為1.7V),這八個發光二極管的公共端有兩種:可以分別接+5V(即為共陽極數碼管)或接地(即為共陰極數碼管);故可分共陽極(公共端接高電平或+5V電壓)和共陰極(共低電平或接地)兩種數碼管
(2)其中每個段均有0(不導通)和1(導通發光)兩種狀態,但共陽極數碼管和共陰極數碼管顯然是不同的
(3)它在程序中的應用是用一個八位二進制數表示,A為最低位,。。。,F(xiàn)為最高位(第八位)
(4)共陽極:
位選為高電平(即1)選中數碼管,
各段選為低電平(即0接地時)選中各數碼段,
由0到f的編碼為:
uchar code table[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
共陰極:
位選為低電平(即0)選中數碼管,
各段選為高電平(即1接+5V時)選中各數碼段,
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};
