ATtiny2313代替90S2313的方法

我們?cè)瓉淼囊划a(chǎn)品是用90S2313,現在必需要用TINY2313,原來的程序是用匯編,現在仍然用匯編,前幾天第一次購到TINY2313,先用串口下載線,下載失敗,連芯片都沒認出,后用雙龍有244的下載線,用雙龍上位機軟件,認出了芯片寫上了熔絲位,下載了代碼(原來的90S代碼),上機不能運行,這時我想看一下寫入芯片的代碼,看一下是否已寫入.
? 好了問題出來了,不能讀,連芯片都不認了.提示是 請檢查電源 時鐘 下載線的連接,只好換了片新的,認出了芯片,這次不用雙龍上位機軟件,而用馬牧石的mucodeISP 0.18認出了芯片,寫上了熔絲位,下載了代碼.上機還是不能運行,而改用90s2313生產同樣的程序,運行正常,再讀寫入芯片的代碼,完了!第二片芯片就義了.
? 只能翻數據手冊,發現熔絲位寫錯了因?yàn)槲覀冊瓉淼漠a(chǎn)品是用6M外部晶振,CKSEL3..0為"1101"而我寫入為"0000"因數據手冊說"0000"為外部晶振(這里還有些不明白,只要CKSEL3..0寫入"0000"就死鎖).

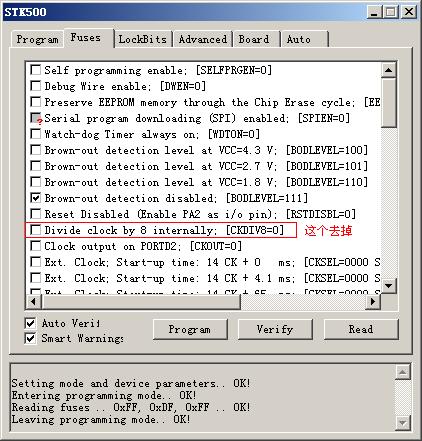

? 第三片芯片上手了,我已準備好你也光榮了吧.寫上了熔絲位"1101",下載了代碼.上機能運行,但不正常,再讀寫入芯片的代碼,能讀出代碼,這說明第三片還能為我服務,立即寫入非常簡單的幾條語句程序運行,正常,這時我抽出原來程序一段來運行(匯編的),此時發現比原來的程序慢十倍左右,看來問題出在CKDIV8,翻數據手冊并立即將該位的編程取消使其不編程"1",再寫原代碼,一切運行正常.
?通過這次替代得出,只要熔絲位寫對,可以直接替換,另外上位機軟件我建議使用馬牧石mucodeISP 0.18. 其最大好處是用中文說明了熔絲位的意義

ATtiny2313 編程問題
請注意，ATtiny2312的Rev.A并行編程接口有問題，因此它是不支持的。
警告：請避免設定熔絲位禁止ISP接口，這將造成芯片不能進一步編程。
時鐘源和預分頻
ATtiny2313有多種時鐘源的選擇和預分頻設置， 記住在以下情況下可以使用 STK500/AVRISP 對器件進行ISP編程：
(1) ATtiny2313的預分頻時鐘源大于32KHz
(2)ATtiny2313的預分頻時鐘源等于或者小于STK500/AVRISP設定的晶振值

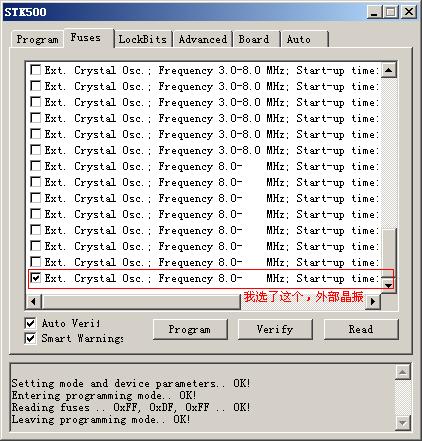

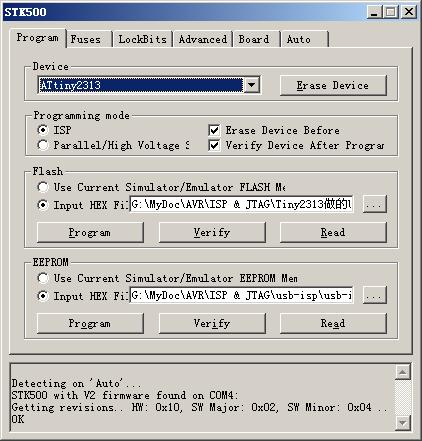

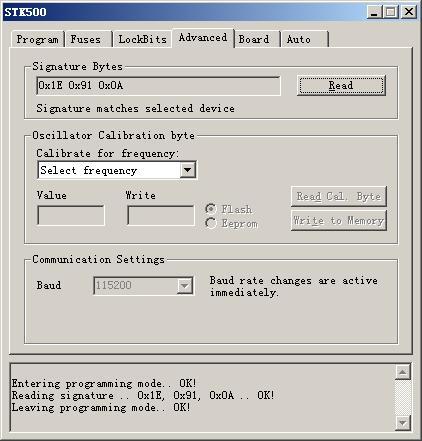

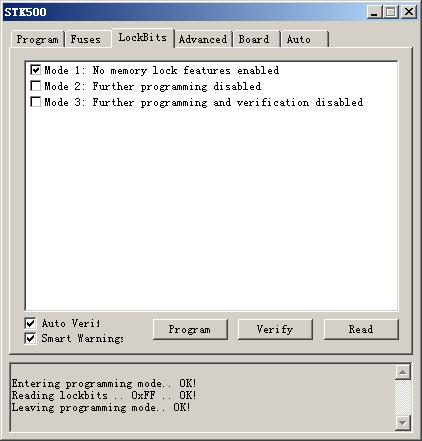

用STK500，這里面設置都說得很清楚:






下載讀寫和運行程序都十分正常的
