實驗電路的基礎上增加幾個 LED 組成的，也就是用 P1 口的全部引腳分別驅動一個 LED，電 路如圖 4－1 所示。

新建一個 RunLED 的項目，主程序如下：

#include //預處理文件里面定義了特殊寄存器的名稱如 P1 口定義為 P1

void main(void)

{

//定義花樣數據

const unsigned char design[32]={0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,

0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0xFF,

0xFF,0xFE,0xFC,0xF8,0xF0,0xE0,0xC0,0x80,0x0,

0xE7,0xDB,0xBD,0x7E,0xFF};

unsigned int a; //定義循環用的變量

unsigned char b; //在 c51 編程中因內存有限盡可能注意變量類型的使用

//盡可能使用少字節的類型，在大型的程序中很受用

do{

for (b=0; b<32; b++)

{

}

}while(1);

}

for(a=0; a<30000; a++); //延時一段時間

P1 = design[b]; //讀已定義的花樣數據并寫花樣數據到 P1 口

程序中的花樣數據能自以去定義,因這里我們的 LED 要 AT89c51 的 P1 引腳為低電平才 會點亮，所以我們要向 P1 口的各引腳寫數據 O 對應連接的 LED 才會被點亮，P1 口的八個引 腳剛好對應 P1 口特殊寄存器的八個二進位，如向 P1 口定數據 0xFE,轉成二進制就是

11111110,最低位 D0 為 0 這里 P1.0 引腳輸出低電平，LED1 被點亮。如此類推，大家不難算 出自己想要做的效果了。大家編譯燒寫看看，效果就出來，顯示的速度您能根據需要調整 延時 a 的值，不要超過變量類型的值域就很行了。哦，您還沒有實驗板？那如何能知道程 序運行的結果呢？呵，不用急，這就來說說用 KEIL uVision2 的軟件仿真來調試 IO 口輸出輸入程序。

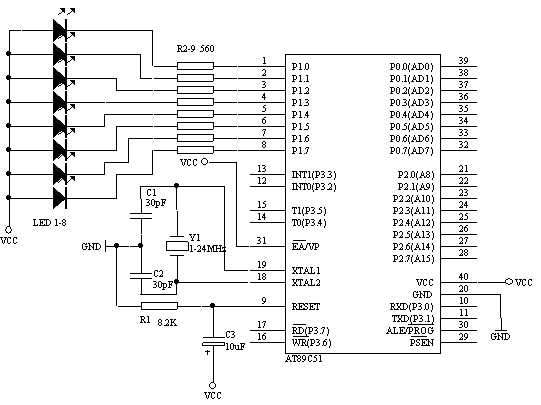

圖 4－1 八路跑馬燈電路 編譯運行上面的程序，然后按外部設備菜單 Peripherals－I/O Ports－Port1 就打開

Port1 的調試窗口了，如圖 4－3 中的 2。這個時候程序運行了，但我們并不能在 Port1 調試窗口 上看到有會什么效果，這個時候能用鼠標左擊圖 4－3 中 1 旁邊綠色的方條，點一下就有一個 小紅方格再點一下又沒有了，哪一句語句前有小方格程序運行到那一句時就停止了，就是設 置調試斷點，同樣圖 4－2 中的 1 也是同樣功能，分別是增加/移除斷點、移除所有斷點、允 許/禁止斷點、禁止所有斷點，菜單也有一樣的功能，另外菜單中還有 Breakpoints 可打開 斷點設置窗口它的功能更強大，不過這里先不用它。在“P1 = design[b];”這一句設置一 個斷點這個時候程序運行到這里就停住了，再留意一下 Port1 調試窗口，再按圖 5-2 中的 2 的運 行鍵，程序又運行到設置斷點的地方停住了，這個時候 Port1 調試窗口的狀態又不一樣了。也就是說 Port1 調試窗口模擬了 P1 口的電平狀態，打勾為高電平，不打勾則為低電平，窗口中 P1

為 P1 寄存器的狀態，Pins 為引腳的狀態，注意的是如果是讀引腳值之前必須把引腳對應的 寄存器置 1 才能正確讀取。圖 4－2 中 2 旁邊的｛｝樣的按鈕分別為單步入，步越，步出和 執行到當前行。圖中 3 為顯示下一句將要執行的語句。圖 4－3 中的 3 是 Watches 窗口可查 看各變量的當前值，數組和字串是顯示其頭一個地址，如本例中的 design 數組是保存在 code 存儲區的首地址為 D:0x08,能在圖中 4 Memory 存儲器查看窗口中的 Address 地址中打入 D:0x08 就能查看到 design 各數據和存放地址了。如果你的 uVision2 沒有顯示這些窗口， 能在 View 菜單中打開在圖 4－2 中 3 后面一欄的查看窗口快捷欄中打開。

圖 4－2 調試用快捷菜單欄

圖 4－3 各調試窗口
