SPMC75系列單片機的內部程序存儲器采用Flash，其中有一部分Flash在程序自由運行模式下可以由程序擦除、寫入，本文主要介紹采用C語言編程操作SPMC75系列單片機內部Flash的方法。
關鍵詞：SPMC75
?
1?引言
　　支持C語言幾乎是所有微控制器程序設計的一項基本要求，當然SPMC75系列單片機也不例外。μ'nSPTM 指令結構的設計就著重考慮對C語言的支持，GCC就是一種針對μ'nSPTM 操作平臺的ANSI－C編譯器。但是在應用中對于程序的設計，特別是C和ASM混合使用的時候有些地方是需要注意的，在C中如何嵌入ASM也是一個不可回避的問題。

2?SPMC75單片機FLASH硬件資源分析
　　SPMC75系列微控制器Flash分為兩區：信息區和通用區，在同一時間只能訪問其中的一區。信息區包含64個字，尋址空間為0x8000 ～ 0x803F。地址0x8000為系統選項寄存器P_System_Option。其他地址空間可由用戶自定義重要信息比如：版本控制、日期、版權、項目名稱等等。信息區的內容只有在仿真或燒錄的狀態下才能改變。
　　32k字的內嵌Flash(embedded Flash)被劃分為16個頁，每頁2K字，每頁可分為8塊，這樣32K的Flash就可以分成128個塊。只有位于00F000 ～00F7FF區域的頁在自由運行模式下可以設置為只讀或可讀可寫，其他頁均為只讀。SPMC75系列微控制器的32K字的內嵌式閃存結構入下圖2-1和圖2-2。

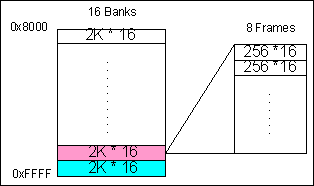

圖2-1信息區結構?　　　　　?????????????? 圖2-2頁和幀結構

2.1? FLASH操作
◆ FLASH相關寄存器
　　Flash有兩個控制寄存器：P_Flash_RW ($704D)和P_Flash_Cmd? ($7555).。
　　P_Flash_RW ($704D)是Flash訪問控制接口，用連續兩次寫操作進行設置，這樣避免誤寫入。首先向該寄存器寫入$5a5a，然后在16個CPU時鐘周期內再向該寄存器寫入設置字。

表 2-1 Flash寄存器和系統寄存器

　　P_Flash_RW ($704D)：內嵌的Flash訪問控制寄存器
　　P_Flash_RW ($704D)是Flash訪問控制接口，用連續兩次寫操作進行設置，這樣避免誤寫入：首先向該寄存器寫入$5a5a，然后在16個CPU時鐘周期內再向該寄存器寫入設置字。

　　用控制寄存器將頁設置內嵌FLASH為只讀或可讀可寫模式。

　　P_Flash_Cmd? ($7555)：內嵌的Flash訪問控制寄存器
　　用于處理Flash的指令，見表2-3

表 2-2 指令功能和操作流程

2.2? FLASH操作使用舉例
◆?Flash塊擦除操作

?	//擦除Flash的第14頁的第0塊 P_Flash_CMD->W = 0xAAAA; //寫控制命令 P_Flash_CMD->W = 0x5511; //寫入塊擦除命令 //要檫除的塊任一地址寫入任意數據,則擦除此塊 P_WordAdr = (unsigned int *)0xF000; *P_WordAdr = 0x5555;

◆ Flash單字寫操作

?	//擦除Flash的第14頁的第0塊 //寫控制命令 P_Flash_CMD->W = 0xAAAA; //寫入塊擦除命令 P_Flash_CMD->W = 0x5511; //0xF000單元寫入數據0x5555 P_WordAdr = (unsigned int *)0xF000; *P_WordAdr = 0x5555;

　　Flash的特點是編程數據寫入時只能將1變成0，不能從0變成1。因此，用戶在對Flash編程之前，必須首先執行Flash塊擦除或者頁擦除命令，這樣就可以將數據從0"擦除"為1。

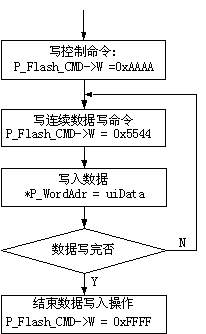

◆ Flash連續寫操作
采用連續編程模式向Flash的0xF000 到 0xF060地址空間連續寫入數據。

?

// 寫數據到 0xF001～0xF060的連續單元中，設這段空間已經擦//除過。 P_WordAdr = (unsigned int *)0xF001; uiData = 11; P_Flash_CMD->W = 0xAAAA; //寫控制命令 for(i = 1;i <= 96;i ++) { 　　 P_Flash_CMD->W = 0x5544; //寫入連續數據寫命令 　　 *P_WordAdr = uiData; //寫入數據 　　 uiData ++; 　　 P_WordAdr ++; } P_Flash_CMD->W = 0xFFFF; //結束數據寫入操作
