電子產品項目中對單片機的選型，可謂仁者見仁智者見智。合泰單片機價格適中，種類也比較齊全。下面就為大家全面介紹下holtek的單片機。
holtek單片機是由盛群半導體設計開發，盛群半導體為國內專業微控制器IC設計領導廠商，營業范圍主要包括微控制器IC及其周邊組件之設計、研發與銷售。自1998年成立以來，公司不斷致力于新產品的研發及技術的創新，加上對市場趨勢的掌握，期能提供廣大電子市場最具競爭力之IC產品。產品范圍包括：泛用型與專用型微控制器（MCU），除一般應用領域外，更涵蓋語音、通訊、計算機外設、家電、醫療、車用及安全監控等各專業領域，并提供各種電源管理及非易失性內存等微控制器外圍組件，提供客戶更具競爭能力的完整解決方案。
holtek單片機—分類
?。?） HT48系列 I/O 型（ + LCD）
?。?） HT49系列 I/O + LCD 型
?。?） HT46系列 I/O+AD 型（ + LCD）
（4） HT47系列 I/O+RC-F（AD）+LCD+IR型
?。?） HT48xAx\HT49xAx系列 Remote （遙控器用）型
（6） HT95R2x\HT95R3x系列Phone（ + LCD）
?。?） HT45R3x\BS28xx\BS26xx系列 Touch型
?。?） Flash 型（HT46Fxx\HT48Fxx\HT66Fxx\HT68Fxx）
?。?） Tiny Power 型（HT56R2x， HT56R6x， HT56R6xx ）
（10） Keyboard/Mouse系列，USB Audio系列，
Voice/Music系列，VFD系列……。。
HOLTEK單片機—系統結構
Holtek單片機的系統結構
時序和流水線結構
子程序調用流水線的情況
程序計數器
lALU所提供的功能與其相關指令碼如下：
算術運算 ：ADD、ADDM、ADC、ADCM、SUB、SUBM、SBC、SBCM、DAA
邏輯運算 ：AND、OR、XOR、ANDM、ORM、XORM、CPL、CPLA
移位 ：RRA、RR、RRCA、RRC、RLA、RL、RLCA、RLC
增加和減少：INCA、INC、DECA、DEC
分支判斷 ：MP、SZ、SZA、SNZ、SIZ、SDZ、SIZA、SDZA、CALL、RET、RETI
堆棧與堆棧指針/程序計數器
HOLTEK單片機—存儲器（程序存儲器/數據存儲器）
盛群半導體I/O型單片機程序存儲器結構
第一部分是特殊功能寄存器，有固定的地址且與單片機的正確操作密切相關。大多特殊功能寄存器都可在過程控制下直接讀取和寫入，但有些被保留用于未來擴展功能而不開放。
第二部分通用數據存儲器是留給用戶使用的，都可在過程控制下進行讀取和寫入。
數據存儲器
通用數據存儲器的結構
專用寄存器的結構
特殊功能寄存器：
間接尋址寄存器 – IAR， IAR0， IAR1
間接尋址指針 – MP， MP0， MP1
累加器 （數據存儲器地址：05H）– ACC
程序計數器低字節寄存器（數據存儲器地址：06H） – PCL
表格寄存器（數據存儲器地址：07、08H） – TBLP， TBLH
看門狗定時寄存器（數據存儲器地址：09H） – WDTS
狀態寄存器（數據存儲器地址：0AH） – STATUS
中斷控制寄存器（數據存儲器地址：0BH） – INTC
定時/計數器寄存器 （數據存儲器地址：0CH~11H）
輸入/輸出端口和控制寄存器
HOLTEK單片機—基本I/O
上圖：輸入/輸出端口硬件圖
上拉電阻（配置選項設置 or 軟件設置）
喚醒功能（配置選項設置 or 軟件設置）
輸入/輸出端口控制寄存器
外部中斷輸入
外部中斷
外部中斷是通過端口上由高到低的電平轉換來觸發，之后相應中斷請求標志位（EIF；INTC的第4位）被置位。當中斷允許，堆棧未滿且外部中斷產生時，會調用地址04H的子程序，中斷請求標志位EIF將被清零，且EMI位將被清零來屏蔽其它中斷。
l中斷控制寄存器（一個定時/計數器）
中斷控制寄存器（兩個定時計數器）
不同中斷的允許位、請求標志優先級
注意：在圖中，T0F和T1F中斷請求標志位與ET0I和ET1I中斷允許位提供給HT48R70A-1/ HT48C70-1和HT48R50A-1/HT48C50-1使用，因為它們擁有兩個定時/計數器。HT48R10A-1/ HT48C10-1和HT48R30A-1/HT48C30-1只有一個定時/計數器，定時/計數器0代表唯一的定時/計數器TMR，擁有中斷請求標志位TF和中斷允許位ETI。
HOLTEK單片機—定時/計數器中斷
當定時/計數器溢出，會置位定時/計數器中斷請求標志位，定時/計數器中斷發生。在只有一個定時/計數器的單片機中，此位是INTC寄存器的第5位即TF，而在有兩個定時/計數器的單片機中，定時/計數器0中斷請求標志位是INTC的第5位即T0F，而定時/計數器1中斷請求標志位是INTC的第6位即T1F。當主中斷位被打開、堆棧未滿且相關內部中斷允許位打開，定時/計數器溢出時會發生內部中斷。對于只有一個定時/計數器的單片機將調用地址08H的子程序。對于有兩個定時/計數器的單片機，定時/計數器0中斷將調用地址08H的子程序，而定時/計數器1中斷將調用地址0CH的子程序。內部中斷發生時，中斷請求標志位TF、T0F或T1F被清零，且EMI位將被清零來屏蔽其它中斷 。
中斷優先級
注意：此表應用于HT48R70A-1/HT48C70-1和HT48R50A-1/HT48C50-1，它們擁有兩個定時/計數器，即為TMR0和TMR1。而HT48R10A-1/HT48C10-1和HT48R30A-1/HT48C30-1只有一個定時/計數器，定時/計數器0代表唯一的定時/計數器，即TMR。

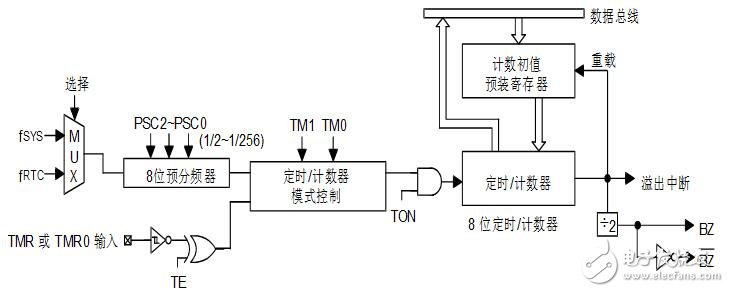

8位定時/計數器結構
16位定時/計數器結構
定時/計數器的相關寄存器（續）
定時/計數控制寄存器 – TMRC，TMR0C，TMR1C
配置定時/計數器輸入時鐘源
定時/計數寄存器–TMR， TMR0， TMR0L/TMR0H， TMR1L/ TMR1H
定時器模式
事件計數模式
可編程分頻器（PFD）和蜂鳴器的應用
TIMER應用舉例：
TMR是向上計數的寄存器
l在定時或計數時，當計數到OFFH時，再來一個CLK，計數器就會溢出（在中斷開啟且堆棧未滿時，就會發生TIMER中斷），計數器重新裝載初始值，并從此初始值開始重新計數。
寄存器TMR或者TMR0L/TMR0H寫入初始值
控制寄存器TMRC設置工作模式、時鐘、觸發條件，開關。
TMRC控制寄存器
TIMER定時模式
TIMER定時模式時時間計算
（以上面程序為例）
條件： OSC ： Crystal = 4 MHz
Timer source： system clock
計算每次發生中斷的時間間隔T=？
PSC2 PSC1 PSC0 = 000
f INT = fsys/2 =2MHZ
t = 1/ f INT = 0.5us
T= （256-96）* t=160*0.5us= 80us
TIMER 計數模式
a） 將TMRC中 設置為
TM1 TM0 = 01定時器就工作于定時模式 ，計數模式和定時模式原理相同，只是計數器的時鐘源選擇不同。
b） 計數器的時鐘源由芯片的
TMR腳輸入。
c） TE= 0 上升沿計數 /1 下降沿計數
TIMER 脈寬測量模式
（a） TMRC中設置 TM1，TM0=11
TE= 0 脈寬下降沿開始計數/1 脈寬上升沿開始計數
TO=1 脈寬測量啟動，測量完一次會被清0，再次測量必須重新設置此位
?。╞） 如果TO，TE=1， TMR腳上脈沖上升沿開始計數，下降沿停止計數。測量結果存放在TMR中。
編程注意事項
當定時/計數器運行在定時器模式時，定時器的時鐘源是使用內部系統時鐘或RTC，與單片機所有運算都能同步。在這個模式下，當定時器寄存器溢出時，單片機將產生一個內部中斷信號，使程序進入相應的內部中斷向量。對于脈沖寬度測量模式，計數器的時鐘源也是使用內部系統時鐘或RTC，但定時器只有在正確的邏輯條件出現在外部定時/計數器輸入引腳時才執行動作。當這個外部事件沒有和內部定時器時鐘同步時，只有當下一個定時器時鐘到達時，單片機才會看到這個外部事件，因此在測量值上可能有很小的差異，需要程序設計者在程序應用時加以注意。在定時器配置為外部事件計數模式時，它的時鐘來源是外部事件，和內部系統時鐘或者定時器時鐘不同步。
holtek單片機—振蕩器
l三種系統時鐘可供選擇：看門狗定時器也有多種時鐘源選擇，另外還有實時時鐘RTC
l三種方法產生系統時鐘：使用外部晶體/陶瓷振蕩器、外部RC電路或是內部RC時鐘源
晶體/陶瓷振蕩器
外部RC振蕩器
三種振蕩電路
RTC振蕩器
如果選擇RTC作為定時/計數器的時鐘源，則即使單片機工作在暫停即HALT時，定時/計數器依然有效工作，當定時器溢出時，還會發出正常的內部中斷信號，此信號使單片機從HALT狀態下被喚醒，并且繼續正常工作直到下一個“HALT”指令被執行。
看門狗定時振蕩器
WDT振蕩器是一種完全獨立在芯片上自由動作的RC振蕩器，它在5V條件下的周期時間典型值是65us周期，且不需外部的器件搭配。當單片機進入暫停模式時，系統時鐘將停止動作，但WDT振蕩器繼續自由動作且保持看門狗有效。某些應用中為降低功耗，可通過掩膜選項來關閉WDT振蕩器。
系統的暫停和喚醒
暫停模式是通過“HALT”指令實現且造成如下結果：
系統振蕩器將被關閉
在RAM芯片和寄存器上的數據保持不變
假如WDT時鐘源是來自WDT振蕩器，WDT和WDT預分頻器（Prescaler）將被清零然后再重新計數
所有輸入/輸出端口狀態保持不變
PDF標志位被置位而TO標志位被清零
holtek單片機—看門狗定時器和節電模式
看門狗定時器用于程序防止單片機死機，或進入死循環。一般用在環境比較惡劣的情況下。
看門狗定時器
WDT預分頻器
看門狗定時器的操作：
以HT48R30A-1為例
WDT的時鐘源可選擇：
a） WDTOSC（12Kz）
b） T1（system clock/4）
c） RTCOSC（32
看門狗清除：
方式一： CLR WDT
方式二： CLR WDT1…CLR WDT2
配置選項選擇清除方式，必須在WDT計數器溢出之前清除，否則將發生WDT溢出Reset 系統。
配置選項：
基本電路參考/技術參數
基本應用電路
HT48 I/O單片機技術參數：
技術特性：高性能RISC結構、低功率完全靜態CMOS設計
工作電壓：在4MHz下，由2.2V到5.5V，在8MHz下，由3.3V到5.5V，
功率損耗：在5V/4MHz下，典型值為2 mA/1.5mA（Enhanced I/O）
不使用看門狗定時器和RTC時，3V下靜態（standby）電流小于1uA
溫度范圍：工作溫度--40-85度（工業級規格），儲存溫度--50-125度
內核特性：
程序存儲器
l1K×14 OTP/Mask ROM （HT48R10A-1/HT48C10-1）
l2K×14 OTP/Mask ROM （HT48R30A-1/HT48C30-1）
l4K×15 OTP/Mask ROM （HT48R50A-1/HT48C50-1）
l8K×16 OTP/Mask ROM （HT48R70A-1/HT48C70-1）
數據存儲器
l64×8 SRAM （HT48R10A-1/HT48C10-1）
l96×8 SRAM （HT48R30A-1/HT48C30-1）
l160×8 SRAM （HT48R50A-1/HT48C50-1）
l224×8 SRAM （HT48R70A-1/HT48C70-1）
周邊特性：
從8個到56個具有上拉功能的雙向輸入輸出口
PA口具有喚醒功能
外部中斷輸入
事件計數輸入
具有預分頻器（Prescaler）及中斷功能的定時器
看門狗定時器（WDT）
暫停與喚醒特性可以節省功耗
PFD/蜂鳴器驅動輸出
芯片內置晶體及電阻電容振蕩電路
具有低電壓復位特性
32768Hz的實時時鐘（RTC）功能
具有低電壓復位（LVR）特性
Mask版單片機適用于大量生產
提供高效的軟硬件支持工具
表格讀取功能
多層硬件堆棧
直接和間接數據尋址模式
位操作指令
63條強大的指令
大多數指令執行時間只需要一個指令周期
引腳分配：
HT48R30A-1/HT48C30A-1引腳分配
