單片機串口通信基礎 串口通信是非?？傄?，首先我們先了解一下基礎 隨著多微機系統的廣泛應用和計算機網絡技術的普及，計算機的通信功能越來越顯的重要。計算機通信是指計算機與外部設備或者計算機與計算機制之間的信息交換。 通信有并行通信和串行通信兩種方式。在多微機系統以及現代化測控系統中信息的交換多采用串行通信的方式。計算機通信是將計算機技術和通信技術的結合，完成計算機與外部設備或者計算機與計算機之間的信息交換，可以分為兩大類：并行通信和串行通信. 并行通信常常是將數據字節的各位用多條數據線同時進行傳送。（如下圖）

由上圖可知一下可以傳送8位，跟由上圖可知一下可以傳8位，跟并行的A/D D/A 差不多，詢問和應答 是發送 和接受 來詢問是否準備好了沒有。 并行通信控制簡單，傳輸速度快；由于傳輸線較多，長距離傳送時成本高且接收方的各位同時接受存在困難。串行通信是將數據字節分成一位一位的形式在一條傳輸線上逐個地傳送。（如下圖）

注意：串行通信的特點：傳輸線少，長距離傳送時成本低，且可以利用電話網等現成的設備，丹數據的傳送控制比并行通信復雜。 一、異步通信與同步通信 1、異步通信 異步通信是指通信的發送與接收設備使用各自的時鐘控制數據的發送和接收過程。為使雙方的收發協調，要求發送和接收設備的時鐘盡可能一致。

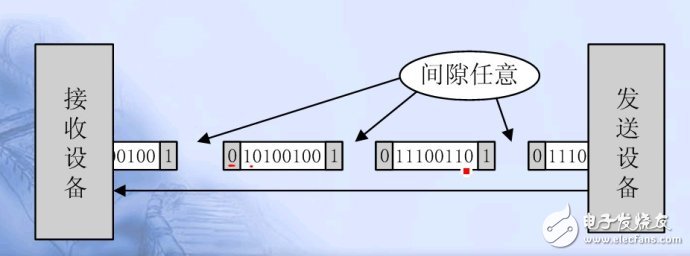

異步通信是以字符（構成的幀）為單位進行傳輸，字符與字符之間的間隙（時間間隔）是任意的，但每個字符中的各位是以固定的時間傳送的，即字符之間不一定有位間隔的整數倍的關系，但同一個字符內的各位之間的距離均為“位間隔”的整數倍。異步通信的數據格式：

{先發起始位：低電平 表示起始位 再發數據位 LSB 是低端 (LSB: Least Significant Bit）最低有效位，先發低位數據共7位數據 + 1位校驗位數據 （判斷發送是否正確，如果不要校驗位那么8位都是數據位） 最后發一個停止位（高電平結束就是一個位寬的高電平表示停止位） 共10位 一幀 。}

異步通訊的特點：不要求收發雙方時鐘的嚴格一致，實現容易，設備開銷較小，但每個字符要附加2~3位用于起始位，各幀之間有間隔，因此傳輸效率不高。 2、同步通信 同步通信時要建立發送方時鐘對接受方時鐘的直接控制，使雙方達到完全同步。此時，傳輸數據的位之間的距離均為“位間隔”的整數倍，同時傳送的字符間不留間隙，即保持位同步關系，也保持字符同步關系。發送方對接受方的同步可以通過兩種方法實現。

面向字符的同步格式：

此時，傳送的數據和控制信息都必須由規定的字符集（如ASCII碼）中的字符所組成。圖中幀頭為1個或2個同步字符SYN（ASCII碼為16H），SOH為序始字符（ASCII碼為01H），表示標題的開始，標題中包含源地址，目標地址和路由指示等信息。STX為文始字符（ASCII碼為02H），表示傳送的數據塊開始。數據塊是傳送正文內容，由多個字符組成。數據塊后面是組終字符ETB（ASCII碼為17H）或文終字符ETX（ASCII碼為03H）。然后是校驗碼。典型的面向字符的同步規程如IBM的二進制同步規程BSC。面向位的同步格式：

此時，將數據塊看做數據流，并用序列01111110作為開始和結束標志。為了避免在數據流中出現序列01111110時引起的混亂，發送方總是在其發送的數據流中沒出現5個連續的1就插入一個附加的0；接收方則每檢測到5個連續的1并且其后有一個0時，就刪除該0.典型的面向位的同步協議如ISO的高級數據鏈路控制規程HDLC和IBM的同步數據鏈路控制規程SDLC

同步通信的特點：：是以特定的位組合“01111110”作為幀的開始和結束標志，所傳輸?shù)囊粠瑪?shù)據可以是任意位。所以傳輸效率高，但實現的硬件設備比異步通信發雜。（同步通信可以作為了解我這里只是想表達下我的理解，其實現實中我們用的大多數是異步通信）。 二、串行通信的傳輸方向 1、單工 單工是指數據傳輸僅能沿著一個方向，不能實現反向傳輸。 2、半雙工 半雙工是指數據傳輸可以沿兩個方向，不能實現反向傳輸。 3、全雙工 全雙工是指數據可以同時進行雙向傳輸。
