最新的消費電子產品，如電視機、機頂盒或手機，都能相互連接在一起，或者至少都配備高速度數據接口。最終消費者最常用的接口是USB或 HDMI/MHL高清多媒體接口，但是還有最終消費者看不到的然而對于設計人員卻同等重要的內部接口，例如，新出現的MDDI或MIPI接口，這些內部接口用于連接電路板上不同的模塊或功能。例如，我們不能忽視手機相機傳感器或AMOLED顯示平板與手機主板的連接改用差分?jǐn)?shù)據線而棄用并行數據線的發展趨勢，因?yàn)椴罘謹?shù)據傳輸?shù)膬?yōu)點是可以提高數據速率和顯示器分辨率 ...

顯然，這些新接口正在形成一個新的富有挑戰性的環境，同時加大了ESD和EMI現象對電子產品設計的威脅。

當然，傳統的EMI低通濾波器，如RC濾波器或LC濾波器，將很快達到濾波器的極限值，因此為適應這些新的應用發展趨勢，我們必須開發新一代保護芯片。ECMF新系列保護芯片是以高性能濾波器享譽業界的意法半導體為滿足最新的超高速差分信號濾波和ESD保護要求而專門設計的新一代保護產品。

全新的共模濾波器

過去，ESD保護或EMI濾波功能以使用RC或LC解決方案為主，例如 LTTC或硅芯片。但是，數據速率更高的總線的問世，以及差分信號傳輸替代并行總線的發展趨勢，自然迫使設計人員提高整個系統的EMC抗干擾性，尋求新的解決方案。毋庸置疑，考慮到LC或RC濾波器是由電感或電阻與接地電容器組成，特別是內在電容效應本身將會影響信號的完整性，這兩類濾波器將無法適應數據總線不斷提高速率的趨勢。因此，只要抑制電容即可避免濾波器出現電容效應；但是這種方法意味喪失濾波器芯片的濾波屬性。當數據速率提高到每秒幾百兆位以上時，這種方法是一個進退維谷的問題。

CMF濾波器又稱共模濾波器，是解決這個進退兩難問題的好辦法，不僅支持受最高的數據速率，還是差分信號傳輸技術如USB、HDMI和MIPI的最佳保護方案。

保護USB2.0接口的共模濾波器

高速USB 2.0接口利用差分信號方法在兩條數據線上傳輸數據，最高傳輸速率達到480 Mbps。差分信號是指信號不以地線為基準電壓，而是一個信號以另一個信號為基準電壓。差分信號在兩條線上傳輸，每條線上的信號相位差180度，這意味著必須使用一個恰當?shù)臑V波拓?fù)?，才能正確地濾除無用頻率，同時不會破壞目標差分信號的完整性。

新款CMF濾波器讓目標差分信號通過濾波器，但不會破壞差分信號的完整性，同時還能濾除共模信號。共模濾波器的電感特性為差分信號產生最大7 GHz的寬頻帶，同時為共模信號產生小于100 MHz的窄頻帶。

一個理想的共模濾波器可有選擇地抑制共模信號，同時放行差分信號，而不會對差分信號有任何影響。

差分模式的電流方向相反，產生的磁場的極性相反，磁場被相互抵消，在這種情況下，經過CMF濾波器的信號沒有遇到任何阻抗，更談不上信號衰減問題。

共模信號的電流向同一個方向流動，在濾波器上產生一個同相磁場，兩個磁場相互疊加。結果，軛流圈對于共模信號是一個很大的阻抗，因此會降低共模信號的完整性。

SCC21標準描述了共模衰減的基本特性，如下圖所示:

USB 480 Mbps信號可產生240 MHz基頻 。因?yàn)樵撔盘?hào)本身是方波，我們不難估算出傳送信號所需的帶寬。利用傅利葉級數逼近算法，最后所需帶寬大約是基頻的三倍。因此，差分信號傳輸至少需要720 MHz的帶寬。從SCC21標準的共模濾波圖中不難看出，為了讓三次諧波通過濾波器，部分符合的要求的頻率被濾除。

我們對一個內置意法半導體的ECMF濾波器的USB接口進行測試，從USB 480Mb/s的眼狀圖中可以看出，該接口設計100%符合USB高速數據傳輸標準，同時信號衰減度測量值在900MHz時達到30db。

這個原理還適用于更高速度的接口，例如，MIPI 或HDMI/MHL接口。

上圖顯示的測試結果與在USB 2.0上所做的測試完全相同，現在，我們?cè)跀?shù)據傳輸速率更高的接口如HDMI720p上再做一次測試。

下圖是一個MIPI接口的諧波測量結果，濾波器放行的MIPI信號的最高頻率800Mhz(200Mhz 時鐘信號的四次諧波) ，同時濾除900Mhz到 2.2Ghz的噪聲。

鑒于共模濾波器支持高達千兆位級（Gb/s）的數據速率，同時可抑制高達千兆赫茲（GHz）的共模噪聲，我們得出結論，共模濾波器是差分信號傳輸技術的最佳濾波解決方案。

MIPI和HDMI接口EMI濾波器

內置ESD保護功能的濾波器

濾除EMI/RFI噪聲很重要，防止ESD損壞甚至損毀內部電路同樣也很重要。顯然，前述的所有接口都安裝在外部端口內，當用戶插入或拔除插頭時，ESD事件很容易損壞這些接口。通常情況下，把CMF濾波器與附加的外部器件如保護型芯片配合使用，可以有效防止主芯片被擊穿，如下圖所示(15kV接觸放電電壓在芯片氧化層產生的熔點)。

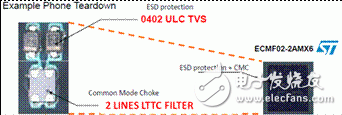

意法半導體的新款ECMF濾波器在同一顆芯片上整合了ESD保護電路，如下圖所示：

像意法半導體的ECMF一樣，集成低電容ESD保護電路的共模濾波器能夠?yàn)楦咚贁?shù)據接口提供完美且安全的ESD防護功能，使最終產品設計達到要求最嚴格的IEC61000-4-2半導體元器件15kV空氣放電和8kV接觸放電標準。

濾除和保護功能比較

談到ESD保護問題，有一個重要因素需要注意，當施加靜電放電脈沖時，直接連在保護電路后面的被保護芯片不能接受過高的電壓，這個參數被稱為鉗位電壓。

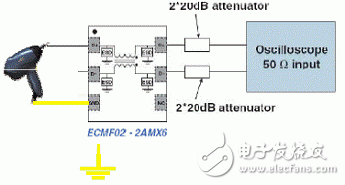

為了評估不同的共模濾波器拓?fù)?，測量ESD保護性能，我們圍繞鉗位電壓值，進行了幾次ESD測試。下面的圖示描述了測試過程。我們使用一支靜電槍對被測器件進行8kV接觸放電測試，同時在CMF濾波器后面連接示波儀捕捉電壓波形變化。

這種實驗方法可精確地模擬在一次ESD靜電放電事件后印刷電路板所承受的電壓值。在這些條件下，在8kV靜電放電后，輸出電壓測量值為50V，這是目前最低的鉗位電壓，因此是ECMF當前市場上最安全的CMF濾波器+TVS瞬變電壓抑制解決方案。

為使用共模濾波器獲得最佳的RFI/EMI噪聲衰減度，設計人員必須參考幾個重要參數，其中帶寬是一個至關重要的參數。這個數值是對諧波頻率的估算結果，對應濾波器準許通過的最大信號頻率。傳送1 GHz信號的三次諧波至少需要3-4 GHz的帶寬，這是避免數據完整性被破壞的一個要素。

下表是ECMF濾波器與市場上其它品牌濾波器的帶寬比較表。 我們假設帶寬是在SDD21參數的最大衰減度-3db下取得的。
