引 言

　　在嵌入式系統中，微處理器的運行程序通常保存在其內部或外部非易失性存儲器(如EPROM、EEPROM或Flash)中。對中低速的微處理器來說，系統運行時程序可直接從非易失性存儲器讀取并解釋執行;對高速微處理器來說，非易失性存儲器的讀取速度較低，不能滿足系統運行時程序代碼直接讀取的要求，需采用引導加載(Boot-load)方式將程序代碼從低速非易失性存儲器中加載到高速的存儲器(如SRAM或DRAM)中，系統運行時直接從高速存儲器中讀取程序代碼，實現系統的高速運行。微處理器用一片或少數幾片大規模集成電路組成的中央處理器。這些電路執行控制部件和算術邏輯部件的功能。微處理器與傳統的中央處理器相比，具有體積小，重量輕和容易模塊化等優點。微處理器的基本組成部分有：寄存器堆、運算器、時序控制電路，以及數據和地址總線。微處理器能完成取指令、執行指令，以及與外界存儲器和邏輯部件交換信息等操作，是微型計算機的運算控制部分。它可與存儲器和外圍電路芯片組成微型計算機。

　　1 DSP上電加載分析

　　TMS320VC5509(簡稱“5509”)是TI公司的一款高性能、低功耗的定點數字信號處理芯片。5509片內具有128K字高速靜態RAM，內部只讀ROM中固化了引導加載程序(Bootloader)。5509引導表格式如圖1所示。

?

　　從引導表的格式可以看出，引導加載程序首先讀入雙字程序入口地址，然后讀入需要修改的寄存器數，接著是寄存器地址以及賦值，再讀入段字節數、段起始地址以及段內容，引導表以讀入雙字的O值為結束，讀完引導表后跳轉到加載程序入口執行。

　　下面分別針對固化引導程序中的并行加載方式(16位)以及串行加載方式(16位SPI接口EEPROM)，來分析DSP上電加載可能遇到的問題。

　　對16位并行加載方式，默認從片外擴展地址0x200000(5509對應片選引腳輸出為CEl)開始讀入引導表，由于TQFP封裝的5509內部24根地址線只引出了14根，因此并行加載方式只能尋址外部214=16K字存儲空間，對超過16K字長的引導表，引導程序無法加載。

　　對16位SPI接口的EEPROM串行加載方式，5509默認利用其同步串口0(McBSP0)來模擬SPI接口，引導程序固定收發時鐘為DSP時鐘頻率的244分頻。由于引導加載過程中，5509時鐘頻率等于外部晶振頻率，因此對于24MHz時鐘頻率，加載頻率約為100kHz，對于一段僅10K字長的引導程序，完成加載需要244×lO×103×16/24×106≈1.63s。

　　針對以上兩種加載方式存在的問題，提出了利用二次引導加載方式來解決的辦法。

　　二次引導加載是采用引導加載的原理，在上電復位時，DSP內部固化的引導程序?qū)⒁粋€自編的引導程序加載到片內，然后通過二次引導加載程序?qū)⒆罱K需要執行的程序加載到DSP中，從而實現更加靈活的程序加載。

　　2 并行方式下的二次加載設計

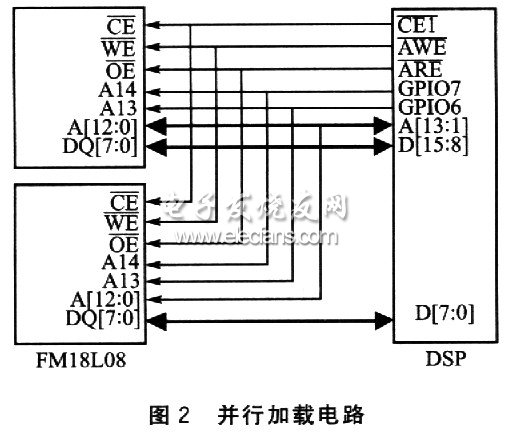

　　針對16位并行加載方式中存在的加載程序容量有限的問題，并行二次加載方案中利用DSP的GPIO口來擴展地址線，解決大于16K字程序的加載問題。這里使用兩片鐵電存儲器FM18L08(32K×8位)作為32K字外擴程序存儲器，55509地址線A[l3：1]與鐵電存儲器地址線A[12：0]相連，擴展5509的通用I/O口GPIO[7：6]，用作高位地址線與鐵電存儲器地址線A[14：1 3]相連。在二次引導加載程序中，利用軟件控制GPIO[7：6]輸出高低電平，來達到控制高位地址線的目的，電路如圖2所示。General Purpose Input Output (通用輸入/輸出)簡稱為GPIO，或總線擴展器，利用工業標準I2C、SMBus?或SPI?接口簡化了I/O口的擴展。當微控制器或芯片組沒有足夠的I/O端口，或當系統需要采用遠端串行通信或控制時，GPIO產品能夠提供額外的控制和監視功能。每個GPIO端口可通過軟件分別配置成輸入或輸出。Maxim的GPIO產品線包括8端口至28端口的GPIO，提供推挽式輸出或漏極開路輸出。提供微型3mm x 3mm QFN封裝。

?

　　在程序加載過程中，由于并行二次引導加載程序?qū)σ龑?dǎo)表的讀入方式與固化引導程序相同(不同的地方，只是在于如何尋址大于16K字程序地址)，因此省略了流程圖中具體讀引導表的步驟。

　　在二次加載程序中，加載開始之后，首先設置GPIO[7：6]為00h，讀入第1頁數據。如果程序在計數到8K之后仍未讀完，則對GPIO[7：6]修改翻頁，進行下一個8K的讀入。
