RJ11連接器與電話接口詳細介紹

提到RJ11就知道這是通用的電話連接器，其實它最早是美國Western Electric公司開發的一種接插件的通用名稱，原名為WExW，外形為6針，WE6W使用全部6個觸點，而WE2W只使用中間兩針，后來成為RJ系列連接器中的一種。
RJ這個名稱代表已注冊的插孔（Registered Jack），來源于貝爾系統的USOC (Universal Service Ordering Codes通用服務分類代碼) 代碼，USOC 是一系列已注冊的插孔及其接線方式，由貝爾系統開發，用于將用戶的設備連接到公共網絡，現在由FCC的文檔規定。

RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor)；RJ14使用中間4個觸點，可以連接2對線，表示為6P4C；RJ25使用全部6個觸點，可以連接3對線，表示為6P6C。

以下為這個系列的線序和顏色表：

RJ11也會被用作RS-232或485的接口，以下就是3種實例：

有時也可以用這種連接器提供低壓小功率的電源（AC或DC），常用PIN2和PIN5(黑線和黃線)。
一般使用RJ11作為此9.5mm系列的統稱，分別使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C區別觸點數量。

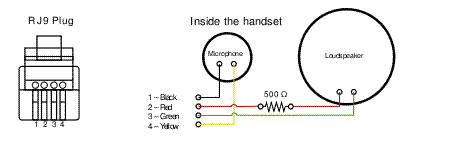

電話中還使用一種連接器，用于連接話機和手柄，稱為4P4C（也有人稱作RJ22 ，并與RJ9、RJ10組成一個系列），有4個觸點，7.5mm寬，比RJ11尺寸小，MIC與耳機的接線方式見下圖：?

這種連接器還被使用于Apple公司的Macintosh中，用于連接主機和鍵盤，DirecTV機頂盒也使用這種連接器。

RJ11是美國標準的電話連接器，而英國為BS 6312，法國為F-010，德國為TAE connector，基本類似，而奧地利則為TDO-connector，波蘭為WT-4，相差就很大了。

目前更常用的一種RJ連接器是RJ45，用于ethernet連接，8P8C，可以連接4對雙絞線，12mm寬，比RJ11系列要寬一些。RJ45有時也用于電話或RS232連接，也有人用來傳VGA視頻信號。

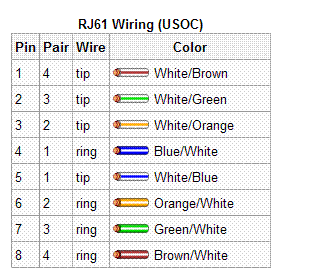

還有一種8P8C連接器稱為RJ61，用于連接雙絞線對，線序如下：

因?yàn)檫@種線序中第3、4對雙絞線中的兩線相距較遠，會引起較大的串?dāng)_，不適合Ethernet這種高頻信號的傳輸。
還有一種RJ48連接器，也是8P8C，可用于連接4對T1數據鏈路，每對線可傳輸時分復用的23個話路。

其他不太常用的RJ系列連接器還有：
RJ2MB: 50-pin miniature ribbon connector
RJ12C/RJ12W: 6P6C, for one telephone line ahead of the key system
RJ13C/RJ13W: 6P4C, for one telephone line behind the key system
RJ15C: 3-pin weatherproof, for one telephone line
RJ18C/RJ18W : 6P6C, for one telephone line with make-busy arrangement
RJ21X: 50-pin miniature ribbon connector, for up to 25 lines
RJ26X: 50-pin miniature ribbon connector, for multiple data lines RJ27X: 50-pin miniature ribbon connector, for multiple data lines
RJ31X: 8P8C (usually only 4C are used), single line with alarm - center pins #4 & #5 connect to phone line; outside pins #1 & #8 connect to another phone jack allowing the alarm dialer or medical alert system to dial the monitoring company when triggered.
RJ38X: 8P8C, similar to RJ31 but a connection between pin #2 & #7 indicates that a plug is inserted.
RJ41S: 8P8C keyed, for one data line, universal
RJ45S: 8P2C + keyed, for one data line with programming resistor
RJ49C: 8P8C, for ISDN BRI via NT1
RJ50: 10P10C, same size as RJ45 but with ten contacts Business phone
RJ71C: 12 line series connection using 50 pin connector
