RS232串口通信的傳輸格式和接收過程

　　串口是計算機上一種非常通用設備通信的協議（不要與通用串行總線Universal Serial Bus或者USB混淆）。大多數計算機包含兩個基于RS232的串口。串口同時也是儀器儀表設備通用的通信協議；很多GPIB兼容的設備也帶有RS-232口。同時，串口通信協議也可以用于獲取遠程采集設備的數據。

　　串口通信的概念非常簡單，串口按位發送和接收字節。盡管比按字節（byte）的并行通信慢，但是串口可以在使用一根線發送數據的同時用另一根線接收數據。它很簡單并且能夠?qū)崿F(xiàn)遠距離通信。比如IEEE488定義并行通行狀態時，規定設備線總常不得超過20米，并且任意兩個設備間的長度不得超過2米；而對于串口而言，長度可達1200米。

　 RS232串口通信的傳輸格式和接收過程　

　　串口通信參數：

　　a）波特率：RS-232-C標準規定的數據傳輸速率為每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。

　　b）數據位：標準的值是5、7和8位，如何設置取決于你想傳送的信息。比如，標準的ASCII碼是0～127（7位）;擴展的ASCII碼是0～255（8位）。

　　c）停止位：用于表示單個包的最后一位，典型的值為1，1.5和2位。由于數是在傳輸線上定時的，并且每一個設備有其自己的時鐘，很可能在通信中兩臺設備間出現了小小的不同步。因此停止位不僅僅是表示傳輸?shù)慕Y(jié)束，并且提供計算機校正時鐘同步的機會。

　　d）奇偶校驗位：在串口通信中一種簡單的檢錯方式。對于偶和奇校驗的情況，串口會設置校驗位（數據位后面的一位），用一個值確保傳輸?shù)臄?shù)據有偶個或者奇?zhèn)€邏輯高位。例如，如果數據是011，那么對于偶校驗，校驗位為0，保證邏輯高的位數是偶數個。如果是奇校驗，校驗位位1，這樣就有3個邏輯高位。

　　串口通信的傳輸格式：

　　串行通信中，線路空閑時，線路的TTL電平總是高，經反向RS232的電平總是低。一個數據的開始RS232線路為高電平，結束時Rs232為低電平。數據總是從低位向高位一位一位的傳輸。示波器讀數時，左邊是數據的高位。

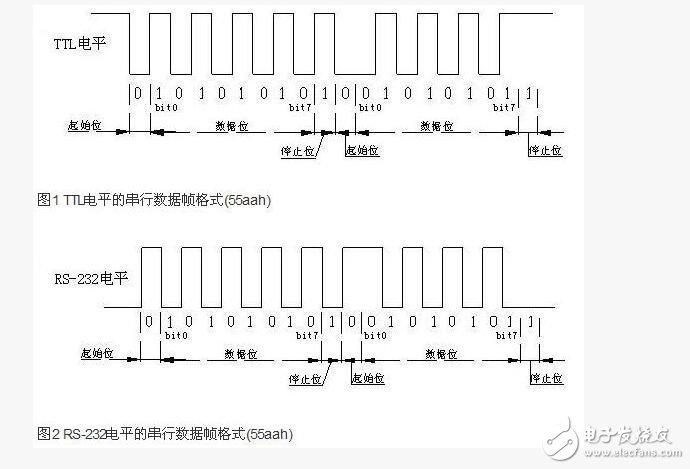

　　例如，對于16進制數據55aaH，當采用8位數據位、1位停止位傳輸時，它在信號線上的波形如圖1（TTL電平）和圖2（RS-232電平）所示。

　　55H=01010101B，取反后10101010B，加入一個起始位1，一個停止位0，55H的數據格式為1010101010B;

　　aaH=10101010B，取反后01010101B，加入一個起始位1，一個停止位0，55H的數據格式為1101010100B;

　 RS232串口通信的傳輸格式和接收過程　

　　串口通信的接收過程：

　?。ó惒酵ㄐ牛?a target="_blank">接收器和發送器有各自的時鐘;同步通信：發送器和接收器由同一個時鐘源控制。RS232是異步通信）

　?。?）開始通信時，信號線為空閑（邏輯1），當檢測到由1到0的跳變時，開始對“接收時鐘”計數。

　?。?）當計到8個時鐘時，對輸入信號進行檢測，若仍為低電平，則確認這是“起始位”，而不是干擾信號。

　?。?）接收端檢測到起始位后，隔16個接收時鐘，對輸入信號檢測一次，把對應的值作為D0位數據。若為邏輯1，作為數據位1;若為邏輯0，作為數據位0。

　?。?）再隔16個接收時鐘，對輸入信號檢測一次，把對應的值作為D1位數據?！?。，直到全部數據位都輸入。

　?。?）檢測校驗位P（如果有的話）。

　?。?）接收到規定的數據位個數和校驗位后，通信接口電路希望收到停止位S（邏輯1），若此時未收到邏輯1，說明出現了錯誤，在狀態寄存器中置“幀錯誤”標志。若沒有錯誤，對全部數據位進行奇偶校驗，無校驗錯時，把數據位從移位寄存器中送數據輸入寄存器。若校驗錯，在狀態寄存器中置奇偶錯標志。

　?。?）本幀信息全部接收完，把線路上出現的高電平作為空閑位。

　?。?）當信號再次變?yōu)榈蜁r(shí)，開始進入下一幀的檢測。
