在本文章中，我們將介紹各種技巧，電路板設計者可以用它們幫助自己實現設計所需的ESD等級，從而保證所選的ESD保護器件能夠通過在系統ESD測試。

　　圖1

　　背景

　　現代電子設備(從LCD電視到手機)使用的很多芯片集都是采用130nm以下的工藝技術開發而成。這些技術的最低DC電壓容差超過3.3V，所以ESD脈沖對這類器件的影響是毀滅性的。并且，“板上”或“片上”ESD保護要求已降至500V，遠遠低于8kV 現場要求的典型值。

　　因此，考慮到小型芯片集的弱點，電路板設計者不僅需要外部ESD保護，還需要確保它足夠穩定。如先前的白皮書所述，在受保護的數據線路或I/O引腳上安裝額定電壓為8kV的ESD器件并不能保證在系統測試時芯片集本身會通過8kV的電壓。

　　通常，ESD器件本身不會提供充足的保護，從而導致芯片集過早損壞。本白皮書提供了幾點指導意見，設計者可以用它來加強板上ESD保護。

　　器件布置與布局

　　器件位置和布局對于讓ESD保護器發揮最大效用具有至關重要的作用。為此，設計者最好了解各種寄生電感的板級效應。還特別介紹了電感，因?yàn)?kV ESD(即30A)時，僅1nH的電感就會通過關聯在PCB跡線上產生30V的尖峰電壓。

?

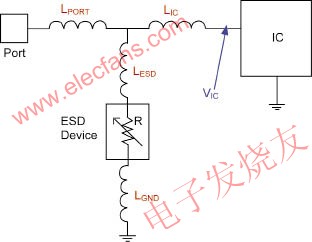

　　在決定ESD器件布局時，應該考慮4種寄生電感，即LESD、LGND、LIC和LPORT，其位置如圖2所示。

?

　　圖2

　　LESD和LGND能夠提高箝位電壓(或VIC)，而LIC和LPORT則對設計者有利。我們先介紹這2種有害電感。

　　LESD和LGND

　　有時，電路板布局不允許將ESD器件直接安裝在PCB跡線上面。原因各異，但即使將ESD元件安裝在距離受保護數據線路1厘米遠的地方也可能會迅速轉化為幾十伏的電壓。GND總線也一樣。在某些設計中，ESD器件的GND必須穿過幾個通孔，甚至采用迂回路線到達接地面。除了流經ESD器件的ESD電流產生的電壓以外，這兩種電感還會產生電壓尖脈沖(即IPEAK×RDYNAMIC)。

　　下述簡例說明了LESD和LGND對VIC的影響。在介紹該實例之前，應該指出的是，常見的PCB生產工藝為典型的微帶跡線提供了約3nH/cm的電感(假定具有一定的寬度、厚度和介電常數)。

　　考慮到這一點，我們假設具有8kV ESD脈沖和動態電阻為1Ω的ESD器件。并且，我們來看看2種不同的布局，即布局A和布局B，其中LESD=LGND=1.5nH(各0.5cm)，LESD=LGND=3.0nH(各1.0cm)。

?

?

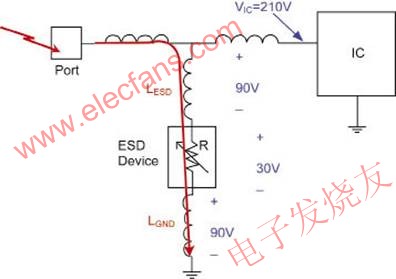

　　圖3

　　因此，只需要將跡線長度(即LESD和LGND)從0.5cm增加到1cm就可以讓將VIC提高75%。圖3介紹布局B以及與各個元件有關的電壓。

　　LIC和LPORT

　　很多ESD器件數據手冊中經常提到讓器件盡可能靠近ESD輸入點。這樣LPORT/LIC比就會盡可能得低(即LIC>>LPORT)。LPORT的電感未必會影響整體的ESD性能，但LIC的電感則肯定會影響ESD性能。

　　LIC的非線性會通過大幅削減IC電壓來充當ESD脈沖的初始峰值電流的緩沖器。隨著電感的降低(即ESD器件越來越靠近IC)，電壓降也會不斷減小，直到無法獲得任何優勢時為止。所以，將LPORT/LIC比降至最低以便利用PCB跡線的寄生特性對設計者最有利。我們所說的電壓降如圖4所示。

?

　　圖4

　　利用LIC和LPORT是提升整體ESD性能的直接方法。然而，無論上述比值有多小，仍然有設計會過早地出現故障。換句話說，LIC未能為峰值ESD電流提供充足的緩沖。

　　有時候，采用先前的技術不足以為給定電路板設計提供最大限度的ESD保護。原因在于流經“片上”ESD結構的電流過多，并且在I/O短接至GND或VCC時被損壞。

　　圖5有助于將它弄清楚，表明ESD器件和受保護的IC實際上共同承擔了來自于ESD脈沖的電流負載。該數值(負跡線電感)對應于正ESD脈沖，其中保護器件吸收了大多數電流，但是它本質上是一個帶有IC的電阻分壓器。

?

　　圖5

　　如圖5所示，IC上的軌對軌二極管負責將剩余的或“允通”電流導入VCC(它一般會通過旁路電容器回到GND)。很難確定什么樣的等效電阻適于為IC實現ESD保護，但是無疑比板上ESD器件高得多。

　　例如，如果將10Ω的電阻用于實現片上保護(RCHIP)，1Ω的RDYNAMIC用于外部ESD保護器，那么流經IC的峰值電流應該是：

?

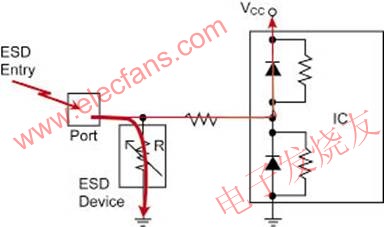

　　為了幫助降低流入IC的峰值電流，可以將電阻器串聯在外部ESD器件和IC之間，如圖6所示。

?

　　圖6

　　通過增加10Ω的緩沖電阻，就可以將流入IC的峰值電流降低約50%(如本例)。

?

　　很顯然，電阻可以增加10Ω以上，從而進一步降低了允通電流。通常，最高電阻由應用要素決定。

　　還應注意，在將這種技術用于高速應用(如HDMITM和USB3.0)時更要小心。RBUFFER電阻器會干擾線路阻抗，使信號衰減的程度超出了2種標準合規性規范所規定的范圍，但是精心的電路板設計可以抵消任何不良影響。盡管如此，電路板設計者還是應該將這種技術保存在工具箱內，并在電路板或在系統ESD等級降至要求以下時使用。

　　結論

　　如今，現代芯片集對ESD瞬變導致的損壞比以往任何時候都更敏感。由于小型工藝技術的原因，這些IC需要穩定的外部ESD解決方案以便經受住在系統ESD測試的考驗。

　　本文介紹了4種電路板設計者可以用來優化ESD解決方案的策略或規程。

　　1. 縮短寄生“截?cái)唷臂E線的長度或LESD。

　　2. 縮短GND跡線長度和/或減少使用的通孔數量以便縮短LGND。

　　3. 讓特定設計上的LIC/LPORT比盡可能地小。

　　4. 如果1Ω-3Ω的電阻不夠，則在ESD器件和IC直接添加緩沖電阻器。

　　所有這些方法均旨在降低流經IC的電壓，以及限制片上ESD結構必須處理的電流。按照這些簡單規則行事能夠?yàn)殡娐钒逶O(shè)計者提供更穩定、超出行業標準要求的ESD解決方案。
