電磁兼容（EMC）是對電子產品在電磁場方面干擾大小（EMI）和抗干擾能力（EMS）的綜合評定，是產品質量最重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。 EMC測試構成主要包括兩大部分：EMI（干擾）和 EMS（敏感度，抗干擾）。今天小編就來為大家講解下EMC電磁兼容測試國內外都有哪些比較成熟的技術方案。

羅德與施瓦茨全面的EMC測試方案

作為該領域的領軍者，羅德與施瓦茨公司多年來一直領導著EMC測試儀表的市場。

市場上的每一種電氣、電子設備需要滿足的基本要求是符合EMC標準。相關標準規定了電磁干擾（EMI）的最大值以及電磁抗擾度或敏感度（EMS）的最小值。羅德與施瓦茨公司的EMC測試產品從預認證自動測試接收機到全套的EMC認證測試系統。

R&S 提供全系列的EMC認證測試解決方案

在EMC測試領域，R&S提供CEMS100標準化測試平臺，這是一種靈活、可靠的解決方案，可用來按照IEC/EN 61000-4-3標準執行EMS輻射測試。該先進的測試平臺包括EMS和EMI測試需要的所有部件，覆蓋了預認證和認證測試要求的所有通用頻段和場強。鑒于系統的模塊化設計和多樣化配置功能，用戶可以對其進行調整以適應標準的變更和廠家特殊測試要求。該系統還可以擴展以應對未來技術和新的EMC應用。

R&S ?ESR測量接收機

R&S ?ESR測量接收機支持EMI傳導騷擾和輻射騷擾測試，頻率覆蓋從10Hz到26.5 GHz，完全符合CISPR16-1-1標準要求。使用基于FFT的時域掃描功能，ESR在電磁騷擾測試中速度極快。與此同時ESR還具備了強大的信號頻譜分析儀的功能。實時頻譜分析功能為寬帶故障定位提供有利手段。測量接收機利用該功能可以詳細分析騷擾信號和歷史信息。ESR具備一個簡潔的結構和直觀的觸摸屏用戶界面，操作簡易。

主要特點：

? EMI測量接收機和信號頻譜分析儀集成入同一款儀器

? 支持CISPR16-1-1 Ed. 3.1規范標準

? 預選器集成了20dB的預放

? 分辨率帶寬符合CISPR標準要求，步長從10Hz到1MHz（MIL STD-461， DO-160）

? 超快的時域掃描，相比于傳統的步徑掃描模式

? 實時的頻譜分析，高達40MHz的分析帶寬可以詳細分析騷擾信號

? 時域顯示精度高達50us

? 支持自動化測試

型號：

相關產品：

R&S RTO 數字型示波器系列產品：

R&S?RTO是600 MHz 至4 GHz帶寬級別示波器中的一款緊湊式儀器，它具備優異的信號保真度，高波形捕獲率以及業內第一個實時數字觸發系統。它提供了豐富的測量和分析功能，全面優化的觸摸操控使得示波器的操作變得極其簡便。

主要特點：

? 精確的測量源于極低的噪聲電平：可達量程范圍的1% （ 1 mV/Div，1 GHz）

? 單核ADC，高動態范圍

? 豐富的測量功能：超過90個自動測量類型

? 高分辨率觸摸屏，操作簡便

? 顏色編碼控件，方便辨識

? 業內標桿級別的400 MHz邏輯分析： 5 Gsample/s采樣率，16通道，每通道200 Msample存儲深度

? 高分辨率模式：16-bit垂直分辨率，看得更精細

是德科技（Keysight）EMI測試解決方案

???? -- 包括一致性測試、EMC故障診斷及完整性測試等

是德科技EMI測試解決方案提供一致性測量、系統完整性測試、及EMC故障診斷等方面的電磁兼容測試項目，具體EMI/EMC 解決方案包括如下：

EMI/EMC 解決方案

· 是德為您提供 EMI 測量解決方案，包括預先一致性測量、EMC 故障診斷和完整的一致性測試

· 相位噪聲測量解決方案

· 靈活地測試 VCO、DRO、晶體振蕩器、合成器、放大器以及轉換器，并測量連續波/脈沖和雜散信號

· 信號源分析儀——提供世界上最高的吞吐率、對高頻率信號源的 VCO 或其它類型進行表征的最佳可用性，以及對高速數據通信系統中的時鐘抖動評估。

物理層測試系統

· 基于矢量網絡分析儀和時域反射計的系統能夠應對高速數字設計中的信號完整性挑戰

EMI 測試產品方面，提供如EMI 接收機和 EMC 預先一致性分析儀、相位噪聲測量系統等，并對物理層測試提供MATLAB兼容性、多信道高級眼圖、支持最新PAM-4眼圖測試軟件N1930B。

EMI 接收機及EMC預先一致性分析儀 -- N9038A

在 EMC 一致性測試中，設計的成功取決于您能夠快速高效地使產品通過一系列測試。根據 CISPR 和 MIL-STD 標準，用戶可使用可升級的 N9038A MXE EMI 接收機執行完全符合標準的一致性測試。是德解決方案同樣提供單點聯系，使 MXE 與測試艙、天線、軟件、增值集成、探頭等結合在一起，以提供完整的 EMI 測試解決方案。

主要特性和功能

· 應用符合標準的接收機執行 EMC 測試：CISPR 16-1-1： 2010，MIL-STD-461F

· 確保測試流程的精度、可復驗性和可靠性，增強您的測試信心

· 快速 FFT 掃描支持時域掃描，可以縮減總體掃描時間

· 頻譜監測功能可以幫助在最終測量前輕松確定峰值發射的頻率

· 使用頻譜實時分析、條形圖、游標、掃寬縮放、縮放掃寬頻譜圖的增強診斷功能

是德科技N9038A EMI一致性測試儀

N9038A 分析儀匹配套件

EMI 一致性分析測試相關產品

適用于高速脈沖調制PAM-4的N1930B 物理層測試系統

N1930B 物理層測試系統（PLTS）2017 版軟件

主要特性與技術指標：

· 適用于 56Gbps 數據速率的脈沖幅度調制（PAM-4）眼圖

· 信道運行裕量（COM），用于有效表征完整信道性能的一個品質因數

· 可編程儀器標準命令（SCPI），用于對高速電纜和背板實施自動制造測試

描述：

全新 PLTS 2017 帶來突破性的制造測試能力

全新物理層測試系統（PLTS）2017 版軟件在高速互連（如電纜、背板、印刷電路板和連接器）的制造測試方面實現重大突破。全球眾多信號完整性實驗室已經在研發原型測試階段使用 PLTS 并受益匪淺。PLTS 2017 現在補充了全部 SCPI（可編程儀器標準命令）命令，支持測試序列的自動化編程，是大規模生產測試的理想之選。超過 200 個 SCPI 命令為編程提供了堅實的基礎，能夠讓您在制造車間進行高效的自動化測試。該軟件與新的 32 通道 PXI 矢量網絡分析儀（VNA）結合使用，能夠帶來非?？焖俚?VNA 測量。取決于 IFBW 設置，經過全交叉校準的 32 端口 S 參數測量現在只需要 10 至 15 秒的時間就可完成。

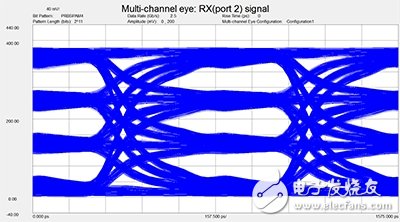

PLTS 2017 的另一個重要增強是添加了 PAM-4 眼圖測試。更高的數據速率，例如新的 100G 和 400G 以太網基礎設施中的數據速率，要求采用更高效的調制技術，PAM-4 能夠滿足這一要求。信號完整性實驗室現在能夠通過配備先進的測試設備來測量 PAM-4 眼圖，從而占據所需的競爭優勢。

信號完整性分析的標準

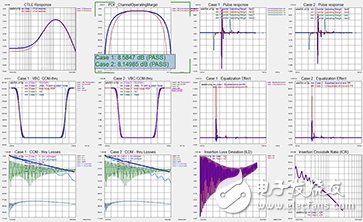

PLTS 2017 為實現超高品質因數而做出的最新主要增強是“通道工作裕量”或 COM。許多新的高速標準依賴于復雜的通信協議，例如新興的 100 Gigabit 以太網接口（100GbE）。此協議標準的最新版本——IEEE 802.3bj-2014——為背板、連接器、屏蔽雙絞線銅電纜添加了 4 通道 X 25Gbps 物理規范。先進、高數據速率通道的出現帶來了一個問題，即發射機/接收機芯片 IP 開發人員和系統設計師如何同時和獨立地推進其產品實施。標準化需要解決新層面的問題，以便確定如何進行這些通道的分析——通道工作裕量方法應運而生。PLTS 內部實施了一個復雜的 MATLAB 腳本，用戶可以對其進行自定義，從而獲得更大靈活性。此外，PLTS 成功采用了非常復雜的測試方法，并具有使用非常方便的用戶界面，能夠簡化信號完整性工程師的測試工作。

德國法蘭克尼亞（Frankonia）EMC電磁兼容測試系統

在EMI測試方面，法蘭克尼亞提供豐富的EMI測試接收機、多通道斷續分析儀、自動射頻開關RSU、及多種功率放大器件，能夠根據用戶需求實際進行定制使用。

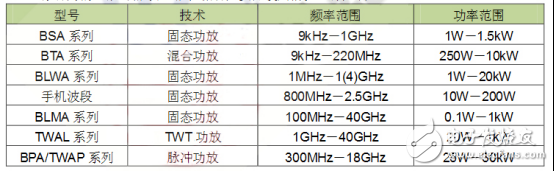

法蘭克尼亞功放系列產品

功率放大器VLH-1200B1示例：

特點：

· 頻率范圍 80MHz-1000MHz

· 典型輸出功率：1200W

· 類型：A類

· 增益：60dB

· 線性功率增益平坦度 最大：±3.5dB

· 失配容忍度：無限，未損壞

標準：

IEC 61000-4-3、IEC 61000-4-6、ISO 11452-2、ISO 11452-4、ISO 11452-5、GJB 151B、RS103

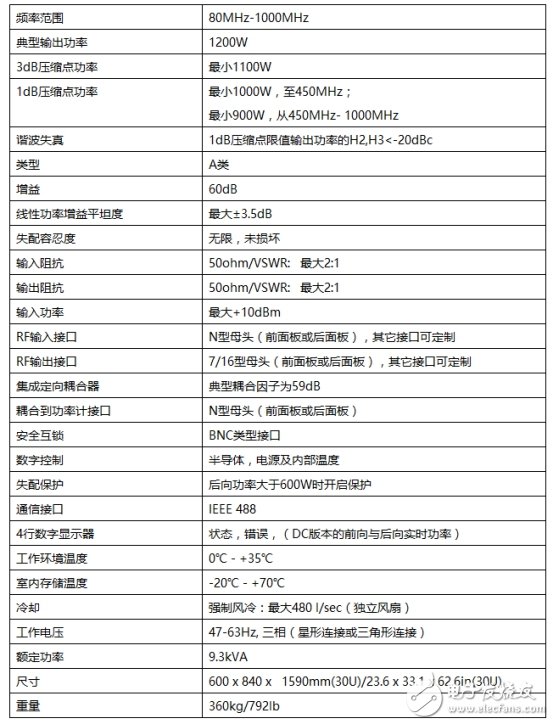

詳細參數：

EMI 測試接收機 ESCI

最權威的認證級測試接收機

ESCI 頂級 EMI 測試接收機，能依照所有民用標準進行電磁發射測量，并且將多種類型的儀器集于一身，已經被幾乎所有民品認證試驗室所使用，成為公認的 EMI 測試標準設備。ESCI7 的頻率范圍為 9kHz-7GHz，滿足最新標準對于輻射發射測試頻率范圍到 6GHz 的要求。

主要特點：

· 頻率范圍：

SCI3：9kHz-3GHz

SCI7：9kHz-7GHz

·適用于所有商業 EMI 測試要求，如 CISPR、EN、ETS、FCC、ANSIC63.4、VCCI和VDE。

· 滿足現有和未來所有民品 EMC 標準的檢波器：峰值（最大、最?。?、準峰值、均方根（RMS）、CISPR 平均，最多可同時使用三個檢波器。

·內置 12 個預選濾波器和一個 20dB 的前置放大器

·總測量不確定度<1.0dB（<3GHz），<1.5dB（3GHz-7GHz）

·各個檢波器可以用條形圖顯示，帶峰值保持指示

·符合CISPR 16-1-1對準峰值檢波器的脈沖加權

·符合CISPR 16-1-1要求的EMI測量帶寬：200Hz，9kHz，120kHz，1MHz

·顯示平均噪聲電平典型值-153dBm（10Hz）

·卓越的頻譜分析儀特性，卓越的射頻特性和足夠的測量功能，可滿足試驗室測量和針對移動無線電標準的測量的要求，具有均方根檢波器、可選ACP標準和高達5MHz的信道帶寬。

·配有 21 厘米 TFT 彩色顯示器，基于 Windows 的操作界面，可獨立進行 EMI 測試。
