美國國防部（DoD）等國防組織一直面臨著削減成本的壓力，同時還要維持重要的防衛任務，并提高應對新威脅的能力。一種方法是在以前投資的設計基礎上透過增加功能來延長系統平臺的壽命。AAV-7A1、B-52、F-15和MA Abrams等平臺就是有長期生命力、一直工作著的可升級平臺，自投入使用后，它們已經連續服役幾十年了。

　　雖然延長軍事系統的服務時間有助于節省預算，但也會使維護機構和自動測試系統（ATS）面臨更多的挑戰。其中的兩項特別挑戰是：

　??？ 處理被測設備生命週期與測試設備使用期限之間的不一致（圖1）；

　??？ 支援測試橫跨多代電子技術的高度混合的電子設備。

　　圖1：國防產業設備的特點是，其生命週期明顯要比現成商用（COTS）元件長得多。那些試圖在軍事和航空系統中使用商用測試設備的設計師在設計時需要十分小心，以確保在整個系統壽命內都能提供支援。

　　幸運的是，由國防部相關機構及其產業伙伴主導的標準與平臺給自動測試系統設計師和整合商提供了應對這些挑戰的解決方案。利用模組化儀器儀表、軟體定義的儀器、硬體抽象層、定義通用控制與資訊交換語法的標準以及高層測試管理軟體工具進行系統設計不僅能為目前挑戰提供解決之道，而且還為這些系統逐步升級以滿足未來需求奠定了堅實基礎。

　　應對生命週期不一致的挑戰

　　被測單元（UUT）生命週期與自動測試設備（ATE）使用期限之間的不一致使自動測試系統供應商和系統維護人員的任務益發復雜（見圖1）。由于測試設備技術的發展步伐一般要比技術更迭的週期快，某種自動測試設備經常在國防維護人員對其仍有強烈需求時就過氣了。減緩這種廢棄情況的成本取決于自動測試系統的架構能在多大程度上支援使用時間的延長和功能升級。

　　利用新的架構設計自動測試系統是盡量降低解決廢棄問題成本的一個重要方法，這種架構採用得到廣泛支援的模組化儀器硬體平臺，如實現儀器功能的PCI擴展（PXI）。業界對PXI平臺的廣泛支援提高了找到合適的低成本替代儀器的概率。另外，它也增加了擁有競爭性備選方案的概率。而且模組化的外形通?？梢源蠓販p少待替換硬體的數量，因?yàn)橄襁\(yùn)算平臺、電源、冷卻元件和其它輔助基礎組件等通用資源不再是每臺儀器的不可拆分的組成部份，這一點與傳統箱式儀器不同。

　　用適當?shù)奶娲诽娲鷥x器硬體只是減緩廢棄情況的一個方面。在國防產業領域，測試工具的目標是在與商用生產測試相較長得多的時間週期內保持測試現用設備的能力。因此，對替代硬體的另一個要求是執行現有被驗證過和被認可的測試的能力。現有測試不僅依賴于儀器硬體，而且依賴于對每個被測單元來說獨一無二的測試程式集（TPS）。許多測試程式集可能使用待替換的單套測試資產。組成每個測試程式集的文件、軟體和介面組件的開發與整合占用了大部份先前的資金投入，設備支援機構必須繼續利用該投資，以便盡可能使這部份預算能頂更長時間。

　　由于重新開發這些測試程式集的代價非常高，因此利用測試程式集與測試站硬體資產之間的抽象層設計自動測試系統在減少廢棄情況費用方面可以提供很大優勢。硬體抽象層有時也指軟體打包器（wrapper）或簡稱打包器，它使得用通用命令控制測試資產的測試開發成為可能，無需再使用供應商獨有的語法。將命令功能與獨有語法分離開來可以在產生廢棄或升級情況時保護對測試程式集的投資。

　　硬體抽象的一個例子是使用針對儀器類的通用函數調用，如由可互換虛擬儀器（IVI）規格定義的內容。可互換虛擬儀器驅動程式可以從獨特硬體實現中抽象出一般性儀器功能，并用通用儀器命令語法代替獨有的製造商調用語法（見表1）。

　　表1：可互換虛擬儀器用于定義儀器類別的通用測試儀器清單。這種抽象方式為防止特定製造商儀器的廢棄提供了保護層。

　　開發模組化抽象層

　　雖然可互換虛擬儀器為所列儀器提供了測試程式集保護層，但測試站幾乎總是包含有更多的儀器類型和其它測試資產。為了在自動測試系統的工作任務改變時能提供新功能，這些測試站組件也會成為廢棄品或需要被替換。自動測試系統設計中的另外一個關鍵要素是全面的、模組化抽象層的開發，這個抽象層將包含所有目前測試站的資產，而且要具有開放性，目前后自動測試系統程式有需要時適用于進一步開發。

　　系統設計中可以整合進的另一種有用抽象是使用模組化子系統，如合成儀器。合成儀器被定義為一種可重構的系統，它能透過標準化的介面將一系列基本的軟體和硬體組件整合在一起，以用數位處理技術產生訊號或執行測量──即是一種模組化的軟體定義儀器。這是解決儀器生命週期與測試系統使用期限之間典型不一致問題的又一強大工具（見圖2）。

　　圖2：模組化的軟體定義儀器允許用戶針對特定測試應用定製儀器功能。

　　因?yàn)檫@些儀器是軟體定義的，將它們整合進系統通?？梢怨?jié)省更多成本并帶來更大的系統靈活性，因?yàn)槊糠N合成儀器都具有下列優勢：

　　可以代替多種傳統儀器

　　可以模擬廢棄的儀器

　　更容易升級以滿足新要求

　　更方便針對特殊測試需求進行定製

　　測試多代電子技術

　　設備支援機構過去的經驗證明了作業不同的測試儀表維護不同的子系統甚至獨立的武器平臺的代價是多么高。因此，今后的趨勢是盡可能地統一到通用支援設備上來。雖然這種方法可以降低成本，但在提供自動測試系統解決方案時也面臨更多挑戰。

　　結合延長了的平臺壽命的優勢，整合可以顯著增加由平臺支援的自動測試系統必須能夠測試的電子技術的範圍。與大多數商用儀器相較，這將形成高度混合的測試應用環境。增加的復雜性和更多的被測單元將增加廢棄情況產生的頻度。它們還會增加這些廢棄情況對自動測試系統程式及其所支援的任務的影響程度。在此需要重申的是：模組化儀器平臺、抽象層和軟體定義的儀器被證明是彌足珍貴的設計單元，它們能為整合這些單元的自動測試系統提供差異化功能。

　　在支援這種高度混合測試環境的理由中，維護機構要求自動測試設備同時具有雙重角色，既支援維護大量傳統測試程式集又支援開發新的測試程式集。為了充分利用已經投入的資金，自動測試系統必須能夠作業現有的測試程式集。同時，自動測試系統必須有能力高效地開發和作業針對新興技術被測單元和不斷發展的支援系統的測試程式集。所有這些設備必須經過測試和維護以便其系統能夠滿足任務要求。

　　靈活、高成本效益的解決方案應包括（見表2和圖3）：

　　獲得廣泛支援的模組化開放架構平臺，如PXI

　　測試環境資訊交換標準，如ATML

　　軟體定義的儀器

　　基于FPGA的靈活的儀器硬體

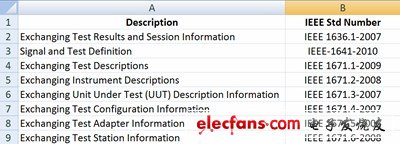

　　圖3：自動測試標記語言（ATML）定義了XML模型集合，用于表示有關係統、參數、數據和結果的資訊。

　　表2： 靈活、高成本效益的解決方案應包括的內容。

　　還有產業工具適用于測試開發和測試管理，這些整合了支援圖形化的軟體系統可以提供更高的測試程式集開發產能，因而增加了自動測試系統程式的投資回報率（ROI）。借助圖形化的系統設計功能，被測單元領域的專家可以更高效地設計和實現必要的測試；否則，若必須與有軟體開發技能、但缺乏被測單元技能的人士一起對測試要求和實現進行反覆討論，則低效得多。

　　面對更重的測試程式集負擔，擁有全面測試管理軟體的測試系統具有顯著優勢（見圖3）。一個高效的測試管理軟體工具應具有如下特性：

　　支援多種測試開發環境

　　支援這些環境的多種版本

　　支援使用產業標準，如VISA、IVI和ATML

　　提供與資料庫的連接能力

　　透過加速定製作業員介面的開發速度來提高產能

　　透過給系統設計師提供快速製作抽象層和方便增加新組件的能力來增強系統彈性

　　由于支援多種測試開發環境，因此可以增加從舊儀器卸載下來并整合進單個單元的傳統測試程式集的種類。此外，製造領域?qū)＜摇?測試程式集開發人員和提供支援的承包商能共同分擔開發任務，維護機?? 構具有經濟上和進度上的更大的靈活性。透過讓每位專家工作在他們最熟悉、或者能夠?yàn)樘囟y試應用提供最佳功能的測試開發環境，與‘以一應萬’的開發架構相比，這種系統能夠更快、更經濟地提供關鍵的測試程式集功能。

　　相容以前發佈的測試開發環境版本，可以擴展自動測試系統為自動程式集開發與作業提供有效解決方案的時間範圍。雖然在測試資產遭廢棄時抽象層可以提供保護，但源自多版本支援的后向軟體相容可以保護測試程式集本身在更新測試站軟體時免遭廢棄。

　　開放架構

　　虛擬儀器軟體架構（VISA）、IVI和ATML等產業標準為實現與測試源的通訊、儀器命令語法和測試環境資訊的交換定義了通用介面。每種標準都以這樣或那樣的方式保護著自動測試系統，防止產生國防維護機構過去多次面臨的兩種風險：對單一資產供應商的依賴以及該供應商的‘蒸發’。不管產生哪種情況，維護機構都將花費更多。每種標準都遵循了指派關鍵介面和使用開放標準的模組化開放系統方法（MOSA）塬則。在自動測試系統中整合使用這些標準有助于降低程式成本和風險。

　　資料庫連接是平臺支援型自動測試系統的重要組件，它提供了用于歸檔及公開故障與錯誤數據以供故障分析的方式。透過以一致的方式記錄故障產生的內容、時間和地點，與資料庫保持連接的自動測試系統能夠匯集必要的資訊來判斷故障塬因。支援?dāng)?shù)據收集以進行一致性分析的這種能力，提供了能夠?yàn)檫^程和/或系統與系統組件設計確定可能的糾正措施的方式，因而節約了作業成本、使預算可支撐更長時間。

　　測試程式集執行時是程式執行成本的主要部份。這個執行時的大部份由作業員的動作時間組成，可能占到全部時間的40%以上。許多時間花費在等待作業員的某種人工介入上。設計良好的作業員圖形化用戶介面（GUI）可以提高作業員的效率，進而降低成本。測試管理軟體應降低開發和修改這種GUI的成本，因而為延長作業性預算可支撐的時間提供了另一條重要途徑。

　　雖然在自動測試系統產業中有許多通用介面和測試站組件，但不是每樣?xùn)|西都能以一種方式抽象出來且同時還能提供每種應用要求的靈活性。基于這個塬因，自動測試系統需要能增強整合商定製系統的不同抽象層能力的軟體。

　　採用以上述組件設計整合了測試管理軟體的自動測試系統架構的實質性好處是能夠降低程式成本、提高投資回報率。這是因?yàn)榫哂徐`活性的自動測試系統可以測試傳統的電子技術，并且在它們的生命週期內透過自我更新以測試更新的設備，并以一致的方式向資料庫提供資訊；透過挖掘資料庫內容就可以確定高成本的故障事件，并啟動相應的糾錯措施來降低成本。

　　雖然目前的報導標題使許多人相信目前的預算減少、節儉預算以延長資金使用時間和節約成本的努力是新的挑戰，但國防部及其支援產業以前就面臨過這些情況。因此他們開發出相應方法，試圖透過技術更迭來逐步升級系統。在他們的努力下製作了模組化硬體平臺（如PXI）、軟體定義的儀器（如合成儀器）以及通用通訊語法標準（如VISA、IVI和ATML）。使用這些標準的模組化開放平臺不僅能夠保持現有的功能，并且在今后許多年裡都能增加新的功能。這樣，系統的生命週期就能比塬先計劃的長2至3倍，因而在不犧牲功能的條件下延長了預算的可用時間。使用這些組件設計自動測試系統是製作能夠延長工作期限的自動測試系統的一種成功策略。
