為了節約成本，半導體測試服務提供商在購買測試儀時很少會將可選配置全部配齊。通常他們只會根據測試需求考慮選擇哪些配置，然后將測試儀中的可用資源與待測產品配對。以RF測試儀為例，此類測試儀僅用于測試RF器件，因此只包含RF資源和一些外圍支持資源，例如DC源、精密測量單元(PMU)、TMU和很少幾個數字管腳通道。

　　而另一方面，為了滿足現代RF應用的需求，RF器件的性能在不斷提高。如今的RF器件已經不只工作在RF頻段，還可以產生和/或捕獲中/低頻信號。因此，測試工程師在決定升級測試儀之前一定要仔細消化和理解器件的測試要求。例如，我們現在有一只待測的RF器件，需要測量其DC偏移，測量參數如下：頻率10 MHz、幅度300-600mV、輸出阻抗~300?、最大DC偏移1.5V ± 10%(見圖4)。

?

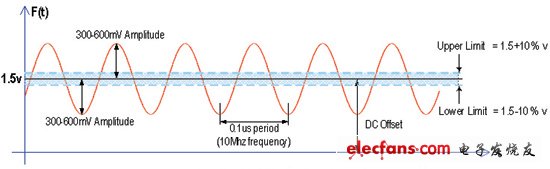

　　圖4 ：帶DC偏移的AC信號及其測量參數限制

?

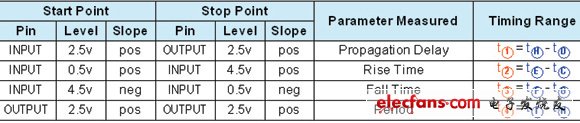

　　表1 ：圖4所示的TMU設置和待測參數

　　當然，對此例，最理想的測量方案是將測試儀升級為具備數字轉換器和數字信號處理(DSP)能力，但這樣會使測試成本變得非常高。于是我們會想到，如果RF測試儀本身就具備有限的一些資源能夠滿足以上要求呢?對此，我們做如下說明：

　　PMU是用于精確DC測量的儀器，但它不能用于測量DC偏移。而且，用一個模擬濾波器濾除信號中的AC成分也會影響DC偏移。這些都會使測試板的設計和測試程序的結構變得非常復雜。

　　RF測試儀中的RF數字轉換器也不能用，因?yàn)槠漭斎胱杩?50Ω或75Ω)太低，而被測件(DUT)為高阻輸出，這會導致信號電平被拉跨，從而使測量結果不準確。此時我們可以考慮在RF數字轉換器之前增加一級緩沖放大器，但前提是必須仔細評估該放大器的固有偏移，因?yàn)檫@也會使測試板設計與測試程序結構變得更加復雜。

　　在有其他選擇時，利用TMU測量DC偏移可能并非最佳方案，但卻絕對是最簡單也最便宜的方案。我們將在下文中詳細介紹該方法。

　　利用TMU測量直流偏移

　　通常，TMU所帶的都是高阻輸入端口，這一點對圖4中所舉例子而言確實非常必要，因此，在輸入阻抗方面不存在問題。采用這種方法時，只需在測試板上留出一條通道用以連接DUT的輸出管腳與TMU的輸入端口，無需其他外部元件與電路。某些測試儀甚至具備一條內部總線，可用于連接TMU與其他資源。此時，連專門為DUT與TMU留通道都沒必要了。

　　該方法的基本思路是利用TMU中信號檢測器的功能。一旦檢測器檢測到達到感興趣的參數閾值和信號變化斜率的情況，就會向CPU發送一個觸發信號。該功能允許程序員利用折半查找法搜尋離信號峰值和谷值非常近的點，設搜尋結果為VMax和VMin點，那么DC偏移的幅度就可表示為：

?

?

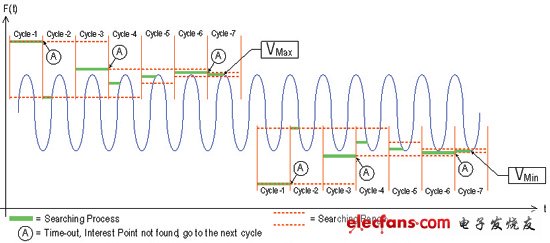

　　圖5所示為簡化的VMax和VMin的搜索過程：

?

　　圖5 ：簡化的VMax和VMin搜索過程

　　當然，該方法也可能存在一些局限性，例如：

　　1. TMU不能象數字轉換器一樣測量所有AC信號參數，例如噪聲電平、THD、SNR等;

　　2. 輸入信號的幅度必須非常穩定，否則搜索結果永遠不會收斂;

　　3.該方法不能用于任意信號，對正弦波信號采用該方法效果最好;

　　4.由于需要進行折半查找，所以該方法耗時較長，信號頻率越低，查找周期越長;

　　但我們可以想辦法減少查找的周期數，或者至少將查找周期數限制為一個固定值。

　　本文小結

　　采用TMU后，測試板的設計和測試程序都得到了極大簡化，因?yàn)榇藭r(shí)無需向測試板上添加任何電路，也無需向測試程序中添加任何校準程序。實際應用也證明該方法可以在可接受的測試時間內得到滿足要求的測試結果。
