1引言

　　由于各種人群的皮膚阻抗的動態范圍不一樣，甚至同個人在不同的時間、不同的環境下皮膚阻抗的動態范圍也不一樣。因此，在皮膚阻抗檢測系統中，刺激器需要根據不同的人群以及不同的環境，產生不同頻率、不同脈寬的刺激信號，才能保證檢測系統可以測量到人體皮膚的真實阻抗。

　　MCS-51單片機系統有3個定時器可以產生方波，而且方波的脈沖頻率及寬度可以由軟件設定，這種產生脈沖的方式具有很大的靈活性。上位機軟件LabVIEW同下位機通信時，將下位機所要產生的脈沖的參數通過串口傳給下位機，以便實現利用LabVIEW控制單片機產生所需脈沖的目的。

　　2下位機系統的設計

　　2.1硬件部分

　　MCS-51單片機內部有一個功能很強的全雙工串行口，該串行口有4種工作方式。片內的定時器/計數器可以產生波特率，大小可用軟件設置。有2個物理上獨立的接收、發送緩沖器SBUF，接收、發送均可觸發中斷系統，使用十分方便。對外也有兩條獨立的收、發信號線RXD（P3.0）和TXD（P3.1）。

　　本文采用RS 232串行接口標準，在電氣特性上，RS232采用負邏輯，要求高低兩信號間有較大的幅度，標準為：邏輯“1”在-5~-15V之間，邏輯“0”在+5~+15V之間。

　　2.2軟件部分

　　MCS-51的定時器0進行兩次計數。設P1.0為脈沖發生端，當定時器0的第一次計數結束后，將P1.0取反，賦新的初值，再進行第二次計數。當?shù)诙斡?jì)數結束后，再一次將P1.0取反，又賦原來的初值，進行新一輪的計數，如此反復即可產生方波。這樣通過兩次計數值的不同就可以實現產生不同脈寬及頻率的方波了。

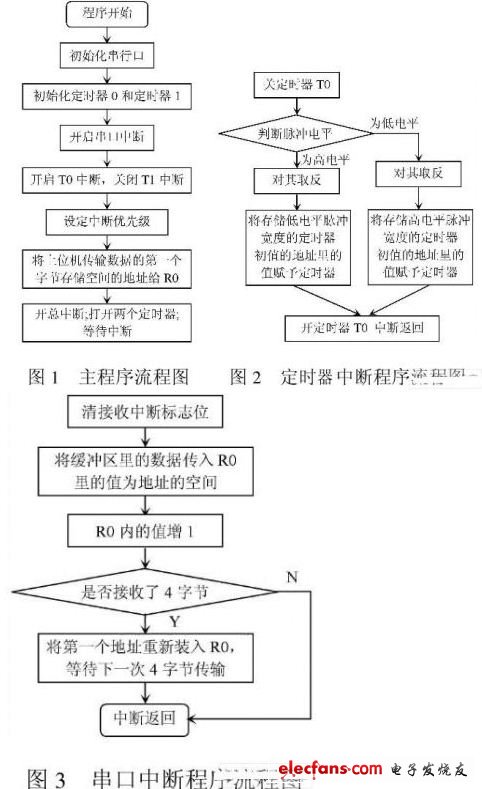

　　圖1，圖2和圖3給出了單片機程序的詳細流程圖。其中定時器1工作在方式2，這是一種自動重裝方式，禁止中斷，用于產生波特率（該波特率設置為9 600）。串口工作在方式1，發送或接受一幀信息為10位，1位起始位（0），8位數據位和1位停止位（1），無奇偶校驗位。程序還設定串口中斷優先級高于定時器0的中斷優先級。

　　在通信前，上下位機一般會約定一個協議，例如在發送的數據前加一個標識段，一般為一個字節。當該字節傳輸正確后，下位機才可以認為上位機準備發送數據段。這樣可以避免串口偶爾產生的誤發信號。

　　程序設定4個字節為一個數據段，是因?yàn)樯衔粰C(jī)一次性要發完包括高低電平在內的兩次定時器的初始值，而每一個初始值都有兩個字節。因此下位機判斷一次完整的數據段是否發送完畢，就是判斷其是否收到了4個字節的數據。

　　3上位機系統的設計

　　LabVIEW語言是美國國家儀器（NI）公司開發的一種基于圖形化語言（G語言）的編程語言，利用該語言編寫的模塊化程序，具有良好的界面，簡單、直觀，且易于理解、調試和維護。做成的虛擬儀表可以當作許多儀器設備來使用，其功能完全由用戶編程定義。另外，LabVIEW內還包含豐富的數據采集、數據信號分析以及控制等子程序，特別適用于數據采集、通信處理系統。

　　LabVIEW提供了很多現成的可供調用的函數庫，從底層的GPIB，VXI，PXI，串口數據采集板的控制子程序到大量的儀器驅動程序；從基本的功能函數到高級分析庫，幾乎涵蓋了儀器設計中需要的所有函數。同時，LabVIEW還支持用于網絡通訊的TCP/IP協議、動態數據交換（DDE）和網絡化多媒體對象技術（ActiveX）等應用軟件標準。

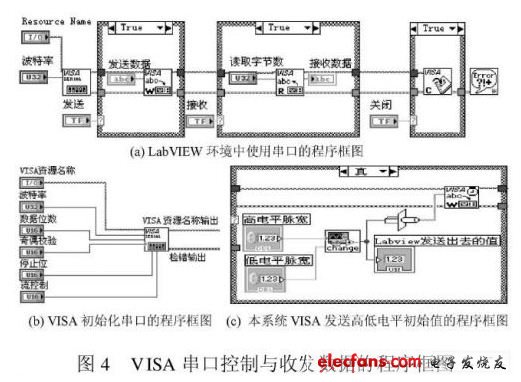

　　3.1VISA LabVIEW提供了功能強大的VISA庫

　　VISA（Virtual InSTrument Software Architecture，虛擬儀器軟件規范）是用于儀器編程的標準I/O函數庫及其相關規范的總稱。VISA庫駐留于計算機系統中，完成計算機與儀器之間的連接，用以實現對儀器的程序控制，其實質是用于虛擬儀器系統的標準的API（ApplicatiON Programmer Inter-face，應用程序接口）。正因?yàn)槿绱?，VISA可以連接不同標準的I/O設備。

　　VISA本身并不具備編程能力，惟他通過調用底層的驅動程序來實現對儀器的編程。VISA的I/O軟件庫的源程序是惟一的，其與操作系統及編程語言無關，只是提供了標準形式的API文件作為系統的輸出。
