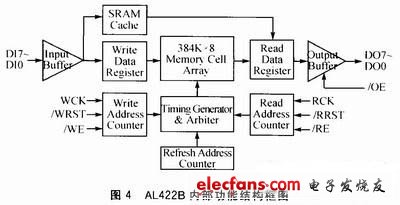

AL422B是AverLogic公司推出的一個存儲容量為393 216字節×8位的FIFO存儲芯片。其所有的尋址、刷新等操作都由集成在芯片內部的控制系統完成，AL422B內部功能結構框圖如圖4所示。

?

　　AL422B主要特點是：

　　◆AL422B的存儲體為3 Mb(393 21 6字節×8位);

　　◆可以存儲VGA、CCIR、NTSC、PAL和HDTV等制式一幀圖形的信息;

　　◆獨立的讀寫操作，可以接受不同的I/O速率;

　　◆高速異步串行存取;

　　◆讀寫周期為20 ns;

　　◆存取時間為15 ns;

　　◆內部DRAM自刷新。

　　3 圖像采集系統程序設計

　　3.1 系統實現

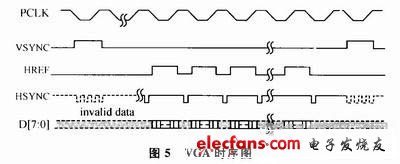

　　要想在單片機應用系統中實現數字圖像的靜態存儲，必須解決存儲速度和存儲容量?jī)纱髥?wèn)題。對于速度問題，需要對OV7670的數據輸出時序進行分析，使其滿足要求。VGA時序圖如圖5所示。其中PCLK為像素時鐘，頻率與主頻一致，即27 MHz,上升沿時數據輸出有效;VSYNC為場信號;

　　HREF為水平參考信號，當像素在窗口有效時為高電平，否則為低電平;HSYNC為行信號;D[7:0]為8位數據輸出。

?

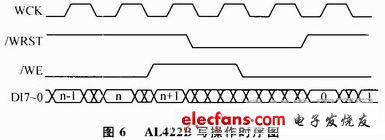

　　AL422B寫操作時序圖如圖6所示，WCK為AL422B的寫入時鐘，周期最大為1000 ns,最小為20 ns(對應主頻50 MHz);其上升沿時數據寫入，隨著該時鐘輸入其內部，寫指針自動增加。可見，AL422B的速度滿足設計要求。具體操作時，由單片機的I/O口控制AL422B的寫使能/WE,使其為低電平，使能寫功能，數據端DI7~0在WCK上升沿時將數據寫入。寫完一副圖像后，由單片機的I/O口控制寫復位/WRST,使其為低電平，使能復位，數據寫入地址指針將回到0地址位。

?

　　AL422B讀操作時序圖如圖7所示。RCK為AL422B的讀出時鐘，周期最大為1000 ns,最小為20 ns,當/RE和/OE有效時，在其上升沿?cái)?shù)據有效，隨著該時鐘輸入，其內部的讀指針自動增加。當單片機的主頻為25 MHz時，還不能直接給OV7670的系統時鐘XCLK提供時鐘，我們采用外部晶振提供27 MHz的同頻信號給OV7670。

?

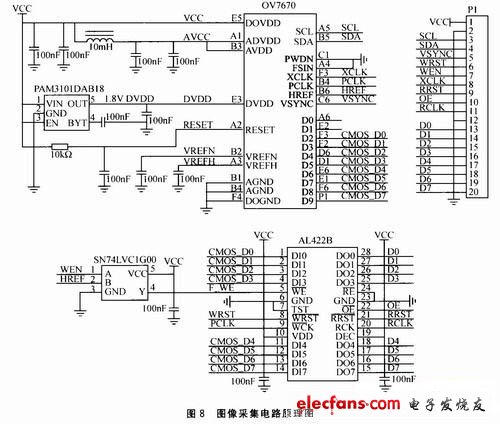

　　圖像采集電路原理圖如圖8所示。OV7670的像素時鐘PCLK直接和AL422B的數據讀入時鐘WCK相連，具體操作時，由單片機的I/O口控制AL 422B的讀使能/RE和輸出數據使能/OE,使它們?yōu)榈碗娖?使能數據讀出功能，數據端DO7~0在RCK上升沿時將數據輸出給單片機。讀完一副圖像后，由單片機的I/O口控制寫復位/RRST,使其為低電平，使能復位，數據讀出地址指針將回到0地址位。

?
