移動通信市場近期風浪再起，LTE被推至風口浪尖。中國移動TD-LTE終端招標出爐，高通/Marvell獨食TD-LTE招標八成訂單；愛立信率先實現全球首次LTE-A載波聚合技術；Anite發布首個全面支持eICIC能力的LTE-A設備測試解決方案。...
種種跡象表明，中國距離LTE規模商用漸行漸近，而作為全球最大的移動通信市場之一，目前，中國各運營商及產業各方正積極部署LTE的網絡及終端測試。
據（艾斯）Frost & Sullivan的研究報告顯示，全球LTE測試設備市場到2018年將增至28.456億美元。研究指出，多種類型的測試設備和應用技術，如研究和開發、制造、安裝、維護和監控等，將推動整體LTE測試設備市場的增長。高帶寬應用和服務的使用增加將為無線測試設備供應商創造無數機會。
事實上，日益增長的LTE部署為無線測試設備供應商帶來了重大挑戰。這要求確保LTE終端能在現存的網絡上無縫工作，此外還需要保證其遵守最新的LTE標準；LTE作為全球部分運營商仍在部署的一種新技術，這些服務提供商們將傾向于采購前后向兼容的測試工具用于未來的使用和LTE測試；LTE的多種標準并行將成為一個復雜待解的技術難題，使得與現存網絡的互連性成為一種挑戰。LTE測試的復雜性以及來自消費者特有的應用需求，導致LTE測試工具在滿足多種測試需求時可用性比較局限。
如何迎接挑戰，及時抓住這一波商機浪潮，LTE測試測量廠商均磨刀霍霍，劍指LTE芯片至終端全產業鏈測試市場機會。
JDSU、安捷倫科技（Agilent Technologies）、艾法斯、Anritsu和羅德與施瓦茨公司（Rohde & Schwarz）五大公司則主導著這一市場。而萊特波特（LitePoint）則開始加速布局中國市場。下面我們具體分析下這些公司。
LitePoint（萊特波特）推出全球首款面向2G/3G/4G移動設備的多DUT測試解決方案，全力提升產線測試速度，大大縮短產品上市周期。JDSU 提供業界唯一的用于端對端、實時跟蹤、業務保障與OSS的LTE 測試解決方案。安捷倫目前已推出 3GPP LTE 設計自動化、信號生成、信號分析、協議測試和網絡信令分析等測試工具，如N5182A信號發生器和N9020A信號分析儀。安立也可提供非常全面的LTE 測試解決方案，從研發階段到一致性測試到運營商的測試到生產線的測試到最后的安裝維護，核心測試儀器包括MD8430A系統仿真器、MS2690頻譜儀信號源、ME7873 LTE射頻一致性測試系統、MD1230B、6900A衰減仿真器、以及用于生產線測試的8820平臺。
安捷倫、羅德與施瓦茨、艾法斯有望成為未來中國LTE測試解決方案市場上三家主要的解決方案供應商。萊特波特穩坐無線設備產線測試翹楚。安捷倫和羅德與施瓦茨是老牌的測試方案供應商，較早進入 LTE測試領域，測試工具比較齊全，艾法斯的TM500網絡測試儀則在中國TD-LTE基站研發、生產和現場測試測試市場非常成功。安立的市場主要在日本，中國市場很少聽到它的聲音。
英國Anite公司Anite最新發布首個全面支持eICIC能力的LTE-A設備測試解決方案，該方案對LTE設備測試領域的一個重要里程碑，因為Anite通過與一家亞洲設備領先制造商的緊密合作已完成對該測試能力的驗證，該領先的增強型小區間干擾協調能力，在獲得增強型小區間干擾協調能力突出了Anite在創新技術上的領先地位的同時，也幫助我們的客戶在預期的更高的數據吞吐率下產出更好的客戶體驗，可以幫助用戶游刃有余地加速LTE-A設備的測試部署。
事實上，Anite取得的主要市場成功之一就是和華為共同宣布推出業界第一款TD-LTE UE協議一致性測試解決方案，并幫助中國移動在上海世博會成功推出了TD-LTE演示網。
萊特波特LTE測試解決方案
——LitePoint（萊特波特）推出全球首款面向2G/3G/4G移動設備的多DUT測試解決方案
最快的時間量測試
借助IQxstream創新的非信令和基于序列的技術，LitePoint大大提高了測試速度，從而可實現最低的總測試成本——相比傳統技術，可將測試時間縮短75%以上。
可實現智能手機和平板電腦的最高生產測試能力
IQxstream具備同時測試多臺設備的能力，可大幅提高生產吞吐量并降低成本。
量身定制的系統配置
IQxstream提供單臺設備、多臺設備和MIMO測試的多種硬件選擇方案，具有最大化的靈活性，可全面滿足您的具體測試要求。
支持當前和未來的標準
LTE FDD/TDD、GSM/EDGE、W-CDMA、CDMA2000和TD-SCDMA
包含硬件和軟件的單機測試儀解決方案
IQxstream由為關鍵芯片組而開發設計的IQvector?完整校準和驗證軟件解決方案驅動。
可擴展的靈活架構
可實現最高的測試速度，同時保持最高的測試覆蓋率
序列測試和并行測試可提高生產吞吐量——比傳統測試儀快6倍
可測試包括智能手機、平板電腦和數據卡在內的各種無線設備。
提供用于1臺DUT、4臺DUT和8臺DUT測試的配置。
安捷倫完整的LTE測試解決方案
為了克服以上LTE測試挑戰，安捷倫提出了一個完整的LTE測試解決方案，也和3GPP等標準化組織，中國移動、Verizon等運營商，產業鏈中從設備商到終端廠商的大量同仁一起合作，幫助他們做了大量的工作，從實際中驗證了這套方案的可靠性和先進性。
安捷倫的LTE基站測試方案主要是由信號生成軟件、信號源、信號分析儀組成。信號生成軟件 Signal Studio可以產生符合標準的FDD-LTE和TD-LTE的測試信號，并能極其方便的下載到信號源如ESG或MXG中進行播放。信號分析工作主要由X 系列頻譜儀來完成，可以配合其中的FDD-LTE和TD-LTE選件進行方便的一鍵測量。另外，可以采用89600B這款極其強大的矢量信號分析軟件進行更深層次的信號分析，幫助研發人員判斷問題以及解決問題。

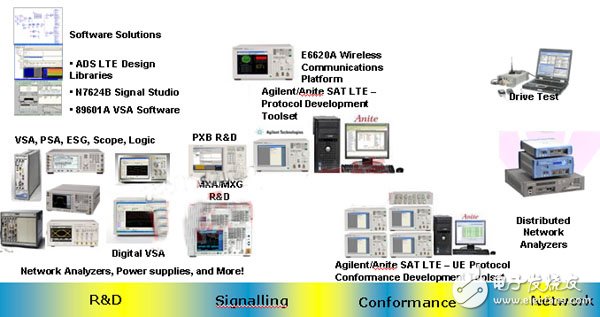

Agilent LTE整體解決方案
安捷倫針對不同用戶的需求，為研發型和生產性的終端廠家提供了兩套方案。針對研發用戶，PXT LTE綜測儀在完成RF參數測試的同時，可以進一步進行功能性和應用測試。另外還可以完成對協議的分析和層3消息的編輯。最重要的是，PXT可以配合 8960模擬最真實的不同制式間的切換測試。
針對生產性客戶，安捷倫公司提供了EXT非信令綜測儀。它有著極快的測試速度，并可以測試最新的和現有的無線制式，包括LTE、HSPA+、W-CDMA/HSPA、cdma2000/1xEV-DO、GSM/EDGE/EDGE-EVO、藍牙等，極大的節約了客戶投資。獨特的測試計劃方式，可以降低自動測試程序的開發難度。
最后，針對LTE最大挑戰之一的MIMO測試，安捷倫公司也有一套完成的MIMO測試解決方案。PXB MIMO接收機測試儀能夠有效地解決在實際無線信道條件下多天線信號產生和信道仿真的需求。它可以快速生成真實條件下的 MIMO 環境和 MIMO 信道，并可生成包括路徑衰落和信道相關在內的實際衰落場景。PXB能夠模擬寬帶的無線信道特性，比如時變的多徑時延擴展，多普勒擴展，快衰落，陰影衰落等。用戶還可自己定制 MIMO 相關性設置并可支持2×2、2×4和4×2 MIMO的信號產生和信道仿真。配合信號源和信號分析儀，基本可以滿足LTE客戶對MIMO的測試需求。
安立LTE測試解決方案
作為全球創新通信測試與測量解決方案供應商，安立生產的眾多測試設備已為世界多家移動通信設備制造商采用，對移動通信系統的發展做出了巨大貢獻。
一 支持LTE-A基站載波聚合和多標準無線（MSR）測試
LTE-Advanced基站測試增加對載波聚合和多標準無線（MSR）的支持。安立公司新一代的矢量信號源MG3710A可以用更簡單的方式完成此類復雜的測試。此外，MG3710A具有出色的能和極具競爭力的價格。
MG3710A是一款業內頂級的高性能矢量信號源，它具有出色的射頻和基帶性能。兩路射頻輸出端口，并且每路內置兩個基帶存儲器，使得MG3710A可以在一個射頻端口輸出兩種不同調制方式的信號。單臺儀表可以最多輸出四路不同調制方式的矢量信號。
新一代獨特的測試創新領袖產品MG3710A 矢量信號源
MG3710A 矢量信號源主要參數
?。?）矢量信號源覆蓋頻率 100 kHz 到 2.7/4/6 GHz
?。?）ACLR： -71 dBc （W-CDMA Test-Model 1 64DPCH， ≤+5 dBm）
?。?）內置寬帶（160 MHz）基帶信號發生器
（4）輸出電平幅度可達+23 dBm（連續波，400 MHz到3 GHz）
（5）開關時間：≤600 μs （列表方式）
（6）雙射頻支持兩路射頻輸出
（7）單路射頻端口支持輸出兩種不同的調制信號
二 支持TD-LTE&TD-SCDMA&GSM信令連接及射頻測試的綜測儀
中國運營商計劃在基于TD-SCDMA/GSM的網絡上部署TD-LTE網絡，這就需要大量的多制式的支持TD-LTE/TD-SCDMA/GSM網絡的終端。
安立公司的全制式綜測儀MT8820支持以上制式在內的信令及非信令的所有測試。無論對于研發還是生產，都是測試TD-LTE/TD-SCDMA/GSM終端理想的高性價比產品。
主要特點
- 支持從研發到生產的所有射頻測試
- 支持3GPP TRX測試項目的一鍵式參數設置
- 支持3GPP所有的頻道
- 功能方便實用，大大提高研發效率
? 圖形化界面 ? TD-LTE 2x2 MIMO吞吐量測試 ? TD-SCDMA端到端的語音通話測試
三 用于智能手機研發的多?；痉抡鎯x：MD8475A同時支持TD-LTE和TD-SCDMA模式
作為生產基站模擬器的領先企業，安立生產的信令測試儀（基站模擬器）已為世界多家移動通信設備制造商采用，對移動通信系統的發展做出了巨大貢獻。尤其 是 W-CDMA 領域，占據了整個市場 70% 以上的份額。信令測試儀 MD8475 更是融合了多項安立積累的技術和經驗，為新智能手機產品早日投入市場、提高品質及降低開發成本做出貢獻。
中國電信運營商預計開始推出 4G 系統 TD-LTE （LTE TDD） 服務。隨著 TD-LTE 服務投入使用，預計將同時提供支持現有 TD-SCDMA （3G）、GSM （2G） 系統的智能手機。
因此，智能手機制造商需要對支持 TD-LTE、TD-SCDMA、GSM 這 3 種方式的智能手機進行評估 安立生產的信令測試儀 MD8475A 是一款基站模擬器，它可以通過無線連接（Over-the-Air）進行智能手機產品化所需的各項評估，如 2-cell Testing、Throughput Test、Battery Management 等。
使用這 1 臺小巧的機器即可對支持 TD-LTE、TD-SCDMA、GSM 這 3 種方式的智能手機進行評估，為面向中國的新智能手機產品早日投入市場、提高品質及降低開發成本做出貢獻。
四 MG3710A——市場上唯一支持6GHz雙通道工作頻段的矢量信號源
適用頻段100kHz-6GHz，雙通道高功率寬帶輸出，優異的相噪性能。
MG3710A是目前市場上唯一一種雙通道工作頻段均支持6GHz的矢量信號源，均支持輸出未來的LTE-A（3.5GHz）制式的信號。
輸出功率達23dBm，不用外置功放即可測試基站阻塞性能（輸出15dBm CW信號）。
最大輸出調制信號帶寬120MHz，使用外部輸入IQ信號帶寬可達160MHz。
MG3710A產品
輸出信號功率
相位噪聲是影響信號源輸出信號質量的重要指標。MG3710A具有優異的相噪特性，在保證高功率的前提下，輸出的寬帶調制信號仍然具有良好的線性度。（例：64DPCH的WCDMA信號鄰道泄露功率比達-73dBc）
JDSULTE測試解決方案
路測儀表
JDSU 路測平臺是業界針對無線網絡優化和數據服務的最靈活、可定制并且具有可擴展性的解決方案。該平臺包括八頻段數字接收機（掃頻儀）和測量軟件，這款軟件可以并行提供無線網絡覆蓋測量，以及已有2G、3G 網絡和目前4G 技術的業務測試，并提供排障功能、其中4G技術包括 WiMAX?、LTE 和 VoIP。
手持式基站分析儀
JDSU 針對外場測試的無線測試解決方案包括：基站分析儀和天饋線分析儀，用于現代無線通信系統的安裝與維護。我們的解決方案可進行頻譜分析、干擾分析，天饋線測試以及解調分析、并支持固定及移動 WiMAX 和 LTE等寬帶技術。
以太網（移動）回傳測試
JDSU 的 以太網移動回傳解決方案包括多款測試儀表、系統、軟件以及相關服務，可以幫助客戶從容應對從傳統回傳技術演進到下一代移動回傳（包括以太網回傳）過程中的相關挑戰 JDSU 提供端對端的綜合測試產品和服務——并保證SLA的前提下，以較快的速度和較高的性價比將它們推向市場。
移動網絡保障方案（監測系統）
JDSU 網絡保障方案可確保固定和移動網絡運商提供高質量的、基于 IP 的服務。主動監測和被動監測的測試能力包括：QoS 性能管理、SLA 一致性監控、及旨在快速發現問題、分段排查和故障分析的按需測試。JDSU 保障解決方案廣受贊譽，其中包括軟件、探針和分析儀， 其最重要的特點：幫助運營商可靠的提供高品質的語音、視頻、數據和移動服務。
協議分析儀
JDSU 實時信令分析儀是針對LTE 網絡測試，行業中最完整的、端到端分析和排障解決方案，提供全面的監控和網絡診斷。
艾法斯LTE測試解決方案
——電信研究院和中國移動選用艾法斯TD-LTE測試儀器
TD-LTE系統設備、終端及器件供應商將需要可靠的測試儀器來應對這些由快速發展的標準所帶來的挑戰。TD-LTE所面對的新挑戰包括波束賦形、更高的數據傳輸速率、低傳輸延遲、更復雜的調制方式、MIMO以及切換等。所有這些技術都需要經過詳細認真的測試以便將它們所具有的優勢和價值帶給最終用戶。針對這些新的挑戰和要求，艾法斯推出了一系列測試產品，包括面向TD-LTE基站研發測試的TM500測試終端、面向基站容量及性能測試的EAST500測試系統、面向LTE終端研發測試的7100，以及面向終端生產測試的PXI 3000系列測試儀，形成了一整套完整的方案，積極助力TD-LTE產業化進程
在中國，工信部電信研究院、中國移動和廣大TD-LTE的系統設備制造商、TD-LTE芯片研發廠商及終端制造廠商都選擇Aeroflex的儀器作為試驗和測試的基準和工具。艾法斯將一如既往的支持TD-LTE標準及中國通信行業的發展。
艾法斯TD-LTE基站測試方案：TM500和EAST500
為滿足新型蜂窩通信網絡不斷發展的需求，基站研發一般要遠先于手機及用戶終端的研發。但沒有手機如何測試基站呢？ Aeroflex為此推出了TM500測試終端及EAST500基站容量及性能測試系統。
Aeroflex公司與全球所有主要基站廠商和運營商都有很好的合作關系。TM500 TD-LTE也在中國國內基站廠商開發以及運營商測試中得到了廣泛的應用。TM500已成為3GPP認證、驗證和優化的行業標準。從HSDPA到HSUPA、HSPA+直至 LTE，TM500具備所有移動終端的高級測試功能及高性能。而且，TM500及EAST500產品路線圖已步入行業發展最新進程，幫助Aeroflex客戶及時推出新產品。
羅德與施瓦茨LTE測試解決方案
羅德與施瓦茨目前是LSTI（LTE/SAE產業促進聯盟）組織的重要成員，在業界最早推出可以涵蓋LTE產業鏈的全套測試解決方案：從器件到模塊，從基站到終端，從設計到生產，從入網認證到網絡部署和優化等等。
羅德與施瓦茨（R&S）中國區測試與測量部技術支持總監金海良介紹道，我們能提供業界最全面和最領先的LTE測試解決方案，從而滿足不同客戶在不同階段的測試需求。具體如下：
一、 LTE設計與仿真：一方面，R&S的測試儀器覆蓋協議、基帶和射頻，能全面產生和分析LTE信號，R&S還提供用于LTE早期協議棧開發的協議軟件測試解決方案；另一方面，R&S的儀器能與各大EDA軟件配合使用，為LTE的研發設計提供靈活方便的解決方案。
二、器件和模塊測試：R&S提供全系列信號源、頻譜儀和信號分析儀、矢量網絡分析儀、功率計、相噪測試儀、噪聲系數分析儀等設備，可以準確測試LTE器件和模塊的特性。
三、基站整機測試：針對LTE基站整機射頻測試，R&S提供全系列射頻和基帶測試儀器、MIMO和信道衰落模擬器，可以全面測試基站的射頻性能，覆蓋基站的研發、認證和生產階段；針對基站協議、互操作性和性能測試，R&S與第一家推出LTE仿真終端的廠商Signalion公司合作，提供對基站的全面測試，該測試方案被很多LTE基站客戶所采用。
四、終端整機測試：針對LTE終端的射頻測試，R&S除了提供射頻儀器外，還提供終端射頻一致性測試系統TS8980FTA。TS8980FTA是GCF認可的全認證測試平臺，可以對終端進行GCF要求的全認證測試，而TS8980S則用于研發和預認證階段；針對LTE終端的協議測試，R&S提供GCF認可的協議一致性測試儀CMW500；同時，R&S還提供對終端無線資源管理、互操作性、數據業務性能的測試解決方案；針對基站終端生產，R&S的CMW500是首臺支持LTE 信令的無線綜測儀，獨具雙通道測試能力和各種創新的測試方法，可以快速測試LTE終端的射頻和信令，是LTE生產的首選。
五、網絡部署和優化：針對網絡部署，R&S提供支持LTE信號分析的手持頻譜儀、天饋線測試儀和環境電磁場測試系統TS-EMF；針對網絡優化，R&S基于高性能掃頻儀TSMW的網絡覆蓋系統ROMES。
綜上所述，不論是FDD還是TDD，不論在LTE的哪個階段，R&S都能提供最全面的測試解決方案。同時，基于其在2G和3G的經驗，R&S是業界唯一能在單臺儀器里實現對LTE到2G、LTE到3G（WCDMA、EVDO）切換測試的廠商。
