WiMAX技術要在具體的應用場景中體現出自身的優勢，才能得到市場的認可，這就需要通過應用測試來衡量系統的性能參數。WiMAX的測試方法分為三部分：協議分析、無線射頻分析，傳輸性能分析。根據協議分析、無線射頻分析和傳輸性能分析得出測試的綜合結果。

　　WiMAX 接收測試

　　在進行WiMAX放大器及模塊測試時，需要輸入一個理想的測試信號;在進行BS（基站），RS（中繼站）或SS（終端）接收機性能測試時，需要輸入一個經過空間信道傳輸?shù)臏y試信號。

　　數字矢量信號源SMU/SMJ/SMATE可以產生包含了完整的無線幀設置，MAC（媒體接入層）設置，信道編碼等符合規范或用戶自定義的WiMAX信號。

　　無線幀設置

　　OFDM模式

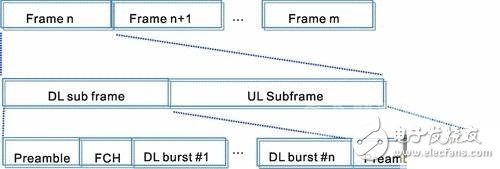

　　圖1是OFDM TDD模式的幀結構。

　　圖1 OFDM模式幀機構

　　下行子幀包含三個部分：Preamble（前導），F(xiàn)CH（幀控制頭）和下行data burst。

　　Preamble 位于上下行子幀的起始，用于收發信機之間的同步以及信道估計。在符號結構上分為long preamble和short preamble：long preamble用于下行子幀，由兩個符號組成，其中第一個符號每四個子載波出現一次，第二個符號每兩個子載波出現一次。Short preamble用于上行子幀，由一個符號組成，每兩個子載波出現一次，如果下行子幀傳輸多個data burst，那么每個burst之間的midamble也是 short preamble。

　　FCH（Frame control header）位于Long Preamble之后，由一個符號組成，包含了一些系統信息如基站ID和DL data burst的屬性，用于接收機進行解調。DL Burst包含了MAC PDU（協議數據單元）和一些廣播信息，如DL-MAP、UL-MAP、DCD（下行信道描述）、UCD（上行信道描述）。一個完整的PDU應由48比特的MAC Header，Payload（資料段）和循環冗余校驗CRC組成。

　　上行子幀除了Preamble和UL PDU之外，還包含了ranging（測距）部分。Ranging的過程是由SS發送請求給BS，以進行發射功率，時延和頻偏的調整。

　　OFDMA模式

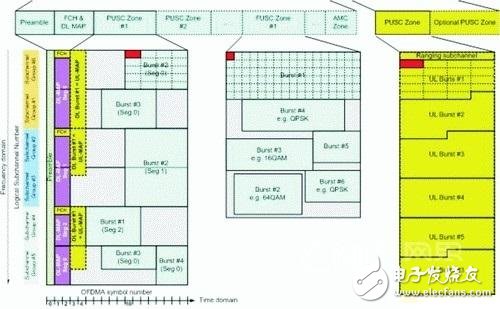

　　圖2是OFDMA模式的幀結構。

　　圖2 OFDMA模式幀機構

　　由于引入了基于logical subchannel（邏輯子信道）的Access，OFDMA的無線幀結構要復雜一些。圖2顯示了由symbol number和subchannel number組成的幀結構平面，Preamble，F(xiàn)CH，廣播信息和data burst都分布在此平面上。這個平面由Zone和segment組成，它們彼此通過symbol offset和subchannel offset區分。

　　對于subchannel的使用分為PUSC和FUSC，即部分使用subchannel和全部使用 subchannel，而subchannel分為六組，其數量由FFT Size決定，F(xiàn)FT Size 2048/1024/512/128分別對應60/30/15/3個subchannel。

　　RS信號源SMU目前可支持 Preamble， FCH， DL-map， UL-map， ranging， MAC PDU（MAC Header;Payload;CRC）的自動生成或自定義設置。對于OFDMA（WiBro）模式，可支持多達8個Zones和3個segments的 配置。
