1.當前矢量信號分析儀計量校準方法概述

目前常用的信號分析儀(VSA)計量方法采用標準矢量信號源來進行，優點是簡單方便易于操作，缺點是無法保證“標準源”的準確性、穩定性和重復性。

國際上的計量機構，如德國PTB、英國NPL、美國NIST采用高速采樣示波器和多載波信號源，通過同步觸發裝置進行時間和相位同步并進行系統校準，示波器的采樣值，經過軟件程序計算后，作為幅度相位參數基準，從而實現信號分析儀參數的計量校準。

多載波信號源+示波器+同步器優點是將矢量參數溯源到功率電平、時間和頻率上，缺點是示波器頻率范圍受限，不確定度較大，同步延時在微波測量時帶來較大的相位誤差，系統復雜，引入更多的不確定度。

2.本文提出的計量校準技術

本文提出連續波頻率偏移法測量信號分析儀的剩余誤差，基于本方法，加入模擬調制測量信號分析儀的測量準確度。

a.連續波頻率偏移法：計量信號分析儀的載波頻率誤差、功率誤差、矢量信號分析剩余誤差（表征信號分析儀解調各項指標的本底噪聲）；

b.連續波頻率偏移附加模擬調制法：矢量信號分析儀的誤差矢量幅度EVM、幅度誤差和相位誤差的量值準確度校準和檢定

c.多載波法：矢量信號分析儀的I/Q偏移（載波泄漏）的量值準確度校準和檢定

3.量值定義

3.1.?? I/Q信號

矢量是一個圖解工具，就是在直角坐標系中用一個旋轉箭頭描述信號，箭頭的長度代表信號峰值幅度，箭頭與橫軸的正半軸夾角為相位，箭頭逆時針旋轉為正方向，每秒鐘旋轉的圈數為頻率。

將信號進行矢量分解，即分解為峰值幅度相同、頻率相同但相位相差90度的兩個分量。通常采用一個余弦信號和一個正弦信號描述這兩個信號。其中余弦分量為同相分量I，正弦分量為正交分量Q。

3.2.?? 誤差矢量幅度（EVM）

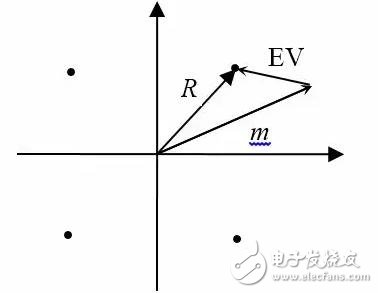

誤差矢量(EV)是實際測量信號與理想無誤差參考信號(R)的矢量差。誤差矢量幅度通常表述為其與參考信號幅度的百分比。

?

?

?

3.3.?? 幅度誤差

實際測量信號與理想無誤差參考信號(R)的幅度差。幅度誤差通常表述為其與參考信號幅度的百分比。

3.4.?? 相位誤差

實際測量信號與理想無誤差參考信號(R)的相位差。

3.5.?? 原點偏移

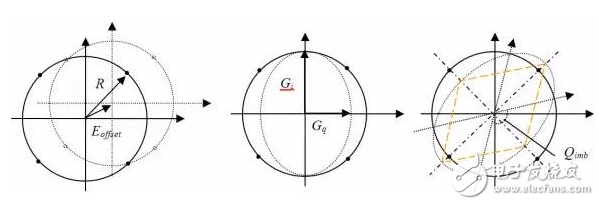

實際測量信號原點與理想無誤差參考信號原點之間矢量差的幅度。通常表述為其與參考信號幅度的比值（dB）。

?

?

?

3.6.?? I/Q不平衡

I/Q不平衡包括幅度(增益) 不平衡和相位（正交）不平衡。

?

3.7.?? 載波頻率誤差

實際測量信號頻率與理想無誤差參考信號頻率差。

3.8.?? 平均功率

實際測量信號的平均功率。

4.連續波頻率偏移法(CWO)

4.1.?? 適用范圍

本方法用來測量和評價矢量信號分析儀的解調分析參數的剩余固有誤差(VSA噪聲)。

適用于以下數字調制方式：MSK, PSK, QAM；

適用于頻譜及矢量信號分析儀的以下參數的計量校準：

頻率誤差，功率電平誤差，剩余EVM，剩余幅度誤差，剩余相位誤差，I/Q原點偏移（載波泄漏），剩余I/Q不平衡，剩余增益不平衡，剩余相位不平衡

4.2.?? 計量校準設備

計量校準設備是合適頻率范圍的射頻微波信號發生器，溯源標準參數是頻率和功率。

4.3.?? 連續波頻率偏移法(CWO)原理

目標是產生校準信號，對應矢量信號分析儀(VSA)的響應數字解調標準星座點，或其中一部分星座點。根據I/Q矢量解調原理，通過設置校準信號與VSA中心頻率差對應的I/Q相位差，得到準確的I/Q矢量圖和星座點。

分析數字調制方式MSK, PSK 和QAM，發現其矢量星座圖中包含N個原點對稱的星座點，各星座點幅度相同，我們把這些星座點稱為目標星座點。

經過頻率和功率電平溯源的信號發生器產生的校準信號，即輸入VSA的射頻信號為連續正弦波，其頻率與VSA的中心頻率具有頻率差Δf。
