功率因數指有功功率和視在功率的比值，一般用符號λ表示，即：λ=P/S.在正弦交流電路中，功率因數等于電壓與電流之間的相位差（ψ）的余弦值，用符號COSψ表示。此時，COSψ=λ。

　　功率因數表是指單相交流電路或電壓對稱負載平衡的三相交流電路中測量功率因數的儀表。常見的功率因數表有電動系、鐵磁電動系、電磁系和變換器式等幾種。

　　功率因數表原理

　　功率因數表又稱相位表，按測量機構可分為電動系、鐵磁電動系和電磁系三類。根據測量相數又有單相和三相?，F(xiàn)以電動系功率因數表為例分析其工作原理，如圖11-8所示。圖中A為電流線圈，與負載串聯。B1，B2為電壓線圈與電源并聯。其中電壓線圈B2串接一只高電阻R2，B1串聯一電感線圈。

　　在B2支路上為純電阻電路，電流與電壓同相位，B1支路上為純電感電路（忽略R1的作用），電流滯后電壓90°。當接通電壓后，通過電流線圈的電流產生磁場，磁場強弱與電流成正比，此時兩電壓線圈B1，B2中電流，根據載流導體在磁場中受力的原理，將產生轉動力矩M1、M2，由于電壓線圈B1和B2繞向相反，作用在儀表測量機構上的力矩一個為轉動力矩，另一個為反作用力矩，當兩者平衡時，即停留在一定位置上，只要使線圈和機械角度滿足一定的關系就可使儀表的指針偏轉角不隨負載電流和電壓的大小而變化，只決定于負載電路中電壓與電流的相位角，從而指示出電路中的功率因數。

　　功率因數表怎么接線

　　圖1所示為三相功率因數表表后接線柱情況及接線方法示意。三個電壓接線柱分別標有UA、UB、UC、兩個電流接線柱務標有IA，意思是功率因數表所取電流應與左邊電壓接線柱所接電壓同相。并且與負荷電流同方向的電流互感器二次電流應以標有*號的接線柱流入，從另一個接線柱流出。左邊電壓接線柱也標有*號，也是說明此電壓應與電流同相。下面通過一個實例來具體介紹一下功率因數表的正確接線方法。

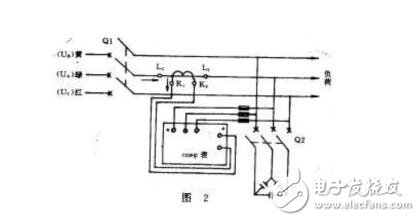

　　圖2是一個低壓母線示意簡圖。準備在電容柜上安裝一只三相功率因數表，由于安裝位置有限，為功率因數表取電流的電流互感器安裝在中相。

　　由于電流互感器安裝在中相（綠相），則電壓接線柱左邊那個應接綠色相電壓。然后以綠色相為UA，用相序表測定黃、綠、紅三相電壓的相序，結果是綠一黃一紅為正相序。圖2中括號所標的UA、UB、UC即為相序表測定的結果。則在中間的電壓接線柱應接黃相電壓。右邊的電壓接線應接紅色相電壓。電壓線接好后，

　　再看電流線怎樣連接。由于電流直感器的極性標注法是減極性的，即一次電流從L1端流人互感器，則互感器的二次電流從K1端流出，所以就應把電流互感器的K1端與功率因數表的標有*號的電流接線往相連，K2端與另一電流接線柱相連。這樣就相當于負荷電流流入了標有*號的電流接線柱（如圖2中箭頭方向所示）。

　　雖然功率因數表裝在電容柜上，但它反映的是低壓總母線上的功率因數，故電流互感器應安裝在總母線上。
