在電子電路設計中，電解電容通交流隔直流，也用來存儲和釋放電荷以充當濾波器，平滑輸出脈動信號。電解電容在電路設計中又如何區分它的正負極呢？接反了可就危險了，容量大的電容甚至有爆炸危險呢，下面跟小編一起來看看怎么用萬用表來判斷電解電容的正負極吧。

1、電解電容簡介

電解電容是電容的一種，金屬箔為正極（鋁或鉭），與正極緊貼金屬的氧化膜（氧化鋁或五氧化二鉭）是電介質，陰極由導電材料、電解質（電解質可以是液體或固體）和其他材料共同組成，因電解質是陰極的主要部分，電解電容因此而得名。同時電解電容正負不可接錯。

電解電容分為無極性和有極性兩種，無極性電解電容器采用雙氧化膜結構，類似于兩只有極性電解電容器將兩個負極相連接后構成;有極性電解電容器通常在電源電路或中頻、低頻電路中起電源濾波，退耦、信號耦合及時間常數設定、隔直流等作用。

2、電解電容的作用

電解電容器廣泛應用于家用電器和各種電子產品中，有極性電解電容器通常在電源電路或中頻、低頻電路中起電源濾波、退耦、信號耦合及時間常數設定、隔直流等作用。無極性電解電容器通常用于音箱分頻器電路、電視機S校正電路及單相電動機的起動電路。電解電容的作用主要分為以下幾種：

1）隔直流----作用是阻止直流通過而讓交流通過。

2）濾波----在電源電路中，整流電路將交流變成脈動的直流，而在整流電路之后接入一個較大容量的電解電容，利用其充放電特性（儲能作用），使整流后的脈動直流電壓變成相對比較穩定的直流電壓。

3）耦合作用----在低頻信號的傳遞與放大過程中，為防止前后兩級電路的靜態工作點相互影響，常采用電容藕合。作為兩個電路之間的連接，允許交流信號通過并傳輸?shù)较乱患夒娐贰?/p>

4）旁路----為交流電路中某些并聯的元件提供低阻抗通路。

5）儲能----儲存電能，用于必須要的時候釋放。

6）溫度補償----針對其它元件對溫度的適應性不夠帶來的影響，而進行補償，改善電路的穩定性。

7）調諧----對與頻率相關的電路進行系統調諧，比如手機、收音機、電視機。

3、用萬用表判斷電解電容的正負極

電解電容器有正、負極之分，一般引腳長的為正極，引腳短的為負極，并標有“一”號。

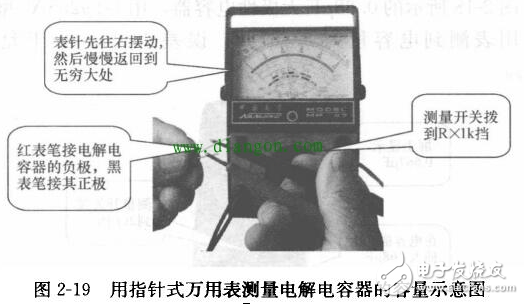

檢測電解電容器的質量時，將萬用表撥至RXlk擋，紅表筆接電解電容器的負極，黑表筆接其正極，若電容器正常，表針將向右偏轉，即向的方向擺動，表示電容器充電，然后表針又向左偏轉，即無窮大方向回落，并穩定下來，這時表針指示數值為電容器的正向漏電電阻。電解電容器的正向漏電電阻越大，相應的漏電流則越小，一般電容器的正向漏電電阻約為幾十千歐或幾百千歐以上，如圖2-19所示。如果電容器容量大于10uF，為防止表針被打彎，在測量前應將電容器的兩端引線短路一下，使電容器的充電電荷釋放掉。

電解電容器的好壞，不但要根據它的正向漏電電阻的大小，而且還要根據檢測時表針的擺動幅度來判斷。指針向右擺動幅度越大，電解電容器的容量就越大。如果漏電電阻值雖然有幾百千歐，但指針根本不擺動，則說明該電容器的電解液已干涸失效，不能使用了。若在測試時，表針一直撥至“0”處不返回，則說明該電容器內部已被擊穿或短路。

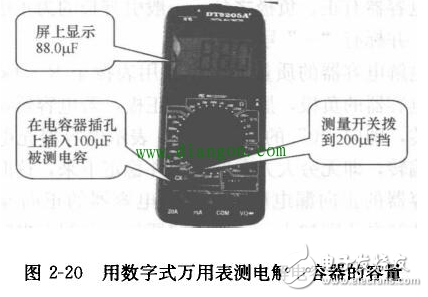

如果要測電解電容器的容量，則也可用數字式萬用表的電容擋來測量，圖2-20是用DT9205A+型數字式萬用表測標稱容量為100uF的電解電容器，實測電容量為88uF。
