整流二極管概述

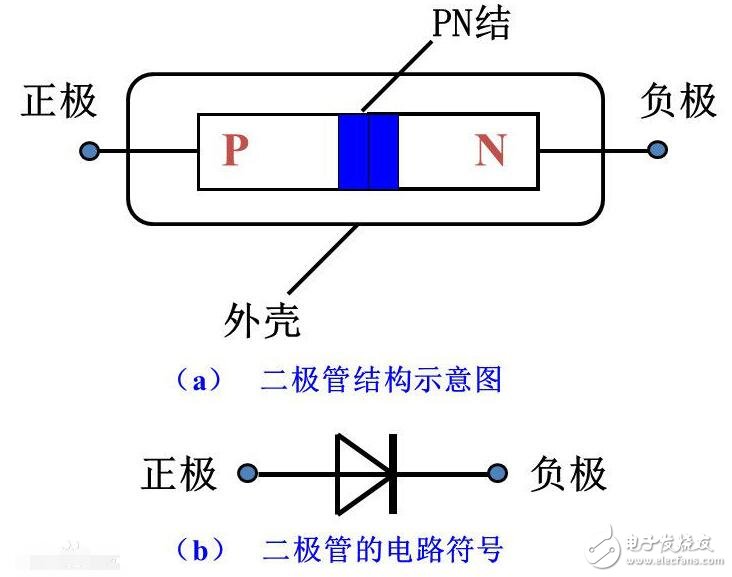

　　整流二極管（rectifierdiode）一種用于將交流電轉變?yōu)橹绷麟姷?a target="_blank">半導體器件。二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流只能從二極管的正極流入，負極流出。通常它包含一個PN結，有正極和負極兩個端子。其結構如圖所示。P區的載流子是空穴，N區的載流子是電子，在P區和N區間形成一定的位壘。外加電壓使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V），稱為正向?qū)顟B(tài)。若加相反的電壓，使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。整流二極管具有明顯的單向?qū)щ娦?。整流二極管可用半導體鍺或硅等材料制造。硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二極管都用高純單晶硅制造（摻雜較多時容易反向擊穿）。這種器件的結面積較大，能通過較大電流（可達上千安），但工作頻率不高，一般在幾十千赫以下。整流二極管主要用于各種低頻半波整流電路，如需達到全波整流需連成整流橋使用。

　　整流二極管特性

　　整流二極管是利用PN結的單向?qū)щ娞匦?，把交流電變成脈動直流電。整流二極管漏電流較大，多數采用面接觸性料封裝的二極管。整流二極管的外形如圖1所示，另外，整流二極管的參數除前面介紹的幾個外，還有最大整流電流，是指整流二極管長時間的工作所允許通過的最大電流值。它是整流二極管的主要參數，是選項用整流二極管的主要依據。

　　整流二極管常用參數

　　（1）最大平均整流電流IF：指二極管長期工作時允許通過的最大正向平均電流。該電流由PN結的結面積和散熱條件決定。使用時應注意通過二極管的平均電流不能大于此值，并要滿足散熱條件。例如1N4000系列二極管的IF為1A。

　?。?）最高反向工作電壓VR：指二極管兩端允許施加的最大反向電壓。若大于此值，則反向電流（IR）劇增，二極管的單向?qū)щ娦员黄茐?，從而引起反向擊穿。通常取反向擊穿電壓（VB）的一半作為（VR）。例如1N4001的VR為50V，1N4002-1n4006分別為100V、200V、400V、600V和800V，1N4007的VR為1000V

　?。?）最大反向電流IR：它是二極管在最高反向工作電壓下允許流過的反向電流，此參數反映了二極管單向?qū)щ娦阅艿暮脡?。因此這個電流值越小，表明二極管質量越好。

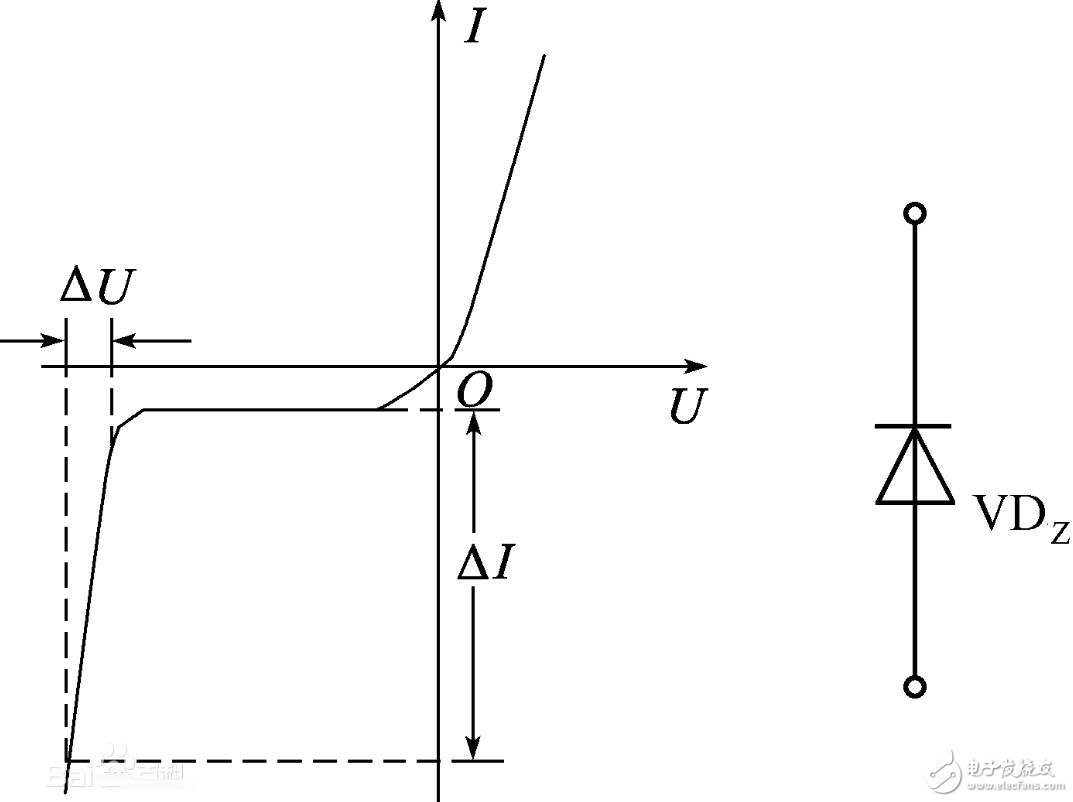

　?。?）擊穿電壓VB：指二極管反向伏安特性曲線急劇彎曲點的電壓值。反向為軟特性時，則指給定反向漏電流條件下的電壓值。

　?。?）最高工作頻率fm：它是二極管在正常情況下的最高工作頻率。主要由PN結的結電容及擴散電容決定，若工作頻率超過fm，則二極管的單向?qū)щ娦阅軐⒉荒芎芎玫伢w現。例如1N4000系列二極管的fm為3kHz。另有快恢復二極管用于頻率較高的交流電的整流，如開關電源中。

　　（6）反向恢復時間trr：指在規定的負載、正向電流及最大反向瞬態電壓下的反向恢復時間。

　?。?）零偏壓電容CO：指二極管兩端電壓為零時，擴散電容及結電容的容量之和。值得注意的是，由于制造工藝的限制，即使同一型號的二極管其參數的離散性也很大。手冊中給出的參數往往是一個范圍，若測試條件改變，則相應的參數也會發生變化，例如在25°C時測得1N5200系列硅塑封整流二極管的IR小于10uA，而在100°C時IR則變?yōu)樾∮?00uA。
