愛華微型組合音響以其功能全、使用方便、音質好等特點，廣受大眾家庭的歡迎，社會擁有量大。目前這類音響已進入維修期。筆者以愛華NSX－380型組合音響為例，系統介紹該類機型的控制電路原理和故障檢修。本文所述原理與檢修方法也適用于在電路上與該機型相近的NSX－330、NSX－360、NSX－500等組合音響。

　　一、控制電路原理

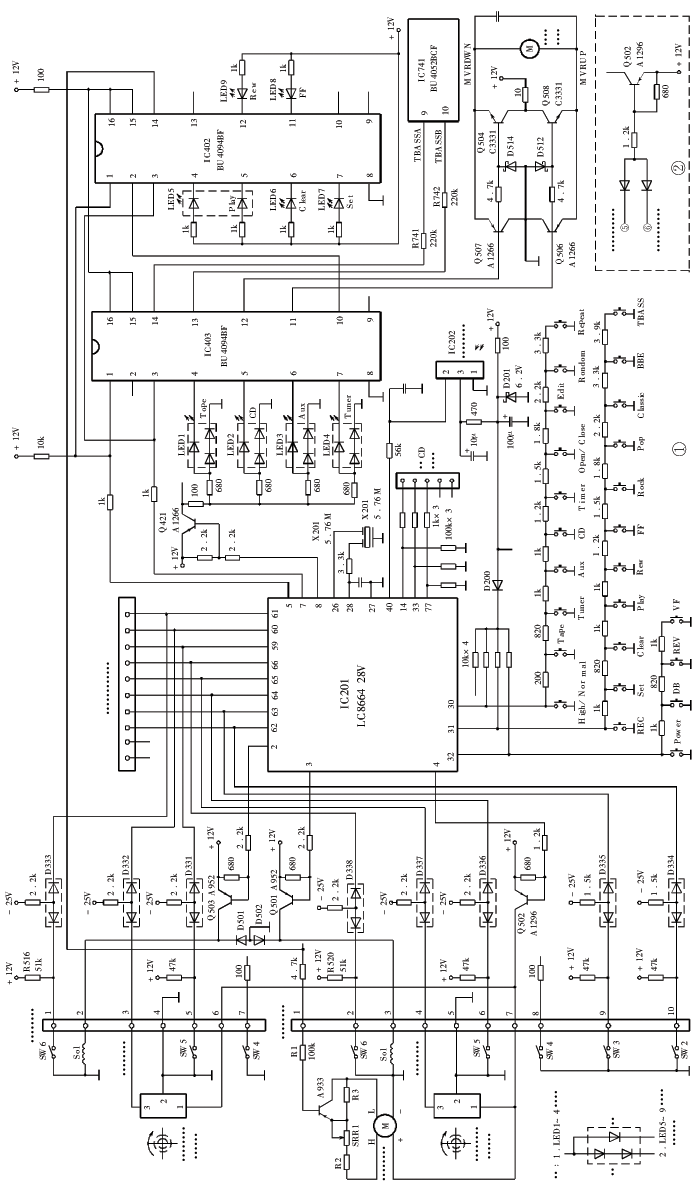

　　NSX－380組合音響由三波段收音、雙卡磁帶錄放音、單碟CD放音、熒光多功能顯示、功放、音箱等部分組成。其控制電路是由微處理器(CPU)IC201(LC866428V)、八位移位寄存器IC402和IC403(均為BU4094BF)等組成的。按照實物印板繪出的控制電路原理圖如圖1所示。
　　
　　該組合音響有兩種操作輸入方式：一是從機器面板上按鍵輸入。面板上共有21個鍵，分三路按電平高低變化從IC201的{30}、{31}、{32}腳進入。音量可手動旋轉調節；二是由遙控器操作輸入。遙控紅外信號經IC202接收放大整形后，從IC201的{40}腳進入，經解碼后，可達到與第一種輸入方式同樣的效果。顯示屏共用一塊，其上可顯示電臺頻率、磁帶轉數、CD軌道號及播放時間、音頻均衡曲線等，CD和Tape的操作鍵如“Play”、“Rew”、“FF”等共用一套，只要將功能鍵“CD”、“Tape”選擇指令發到CPU即可。
　　
　　插上市電后，電源指示紅燈亮，整機處于待機狀態，當按下“Power”鍵后，脈沖信號進入IC201，經內部運算處理后，其⑧腳由高電平變成低電平，Q421導通，一方面給整機供電，處于準備工作狀態，電源指示燈滅；另一方面給按鍵指示燈供電，指示停機前的某一功能狀態。
　　
　　所有的按鍵操作，均在熒光屏上顯示，此外，某些按鍵下方還帶有LED進行指示。此部分功能的CPU的⑤、⑦腳分別輸出控制信號和時鐘信號到IC402、IC403，經這兩IC內部處理后完成。同時，它們還完成超重低音、音量調節(驅動電機旋轉)、磁帶高速錄放控制等功能。例如，當按鍵選擇“Tape”功能時，CPU使IC403的④腳由高電平變成低電平，LED1內的紅燈亮，綠燈因電壓不足而熄滅；否則為高電平，綠燈長亮。LED2、LED3、LED4分別指示“CD”、“Aux”、Tuner”，原理相同。當按下“Play”鍵時，CPU使IC402的④、⑤腳由高電平變成低電平，LED5綠燈亮；否則為高電平，LED5不亮。LED6～LED9的工作過程相同。IC403的{11}、{12}腳輸出不同的電平信號完成音量調節功能，當{12}腳為高電平，{11}腳為低電平時，Q504、Q506導通，電機逆時針轉動，音量變??；當{12}腳為低電平，{11}腳為高電平時，Q507、Q508導通，電機順時針轉動，音量變大。

　　該組合音響的磁帶機心一改傳統機械機心的控制方式，兩機心由一只電機驅動，運轉時聲音特別小，幾乎無感覺。當“Tape”功能選中后，CPU的④腳由高電平變成低電平，Q502導通，＋12V給磁帶電機及霍爾元件供電，電機轉動，此時磁帶不動，具備放音條件。若選擇放音倉，當按下“Play”鍵后，CPU的②腳由高電平變成低電平，Q503導通，電磁鐵Sol得電，磁頭上升，配合機心內多環異形槽齒輪，完成放音、快進、快退、磁頭換向等功能。同理可分析錄放倉的工作過程。磁帶運行計數由霍爾磁敏元件進行，經霍爾元件內部放大后輸出脈沖信號到CPU，并在熒光屏上顯示出來，顯示范圍為0000～9999。當顯示數據不變(無脈沖信號)時，CPU認為磁帶已到頭，并發出停止放音或換向放音的命令，由雙向錄放音磁頭換向旋轉用扇形齒輪來完成。機心內有SW2～SW6微動開關輸入狀態信號到CPU，并進行操作顯示，其各微動開關代表的意義如下：SW2、SW3分別檢測正反向磁帶是否可以錄音，若防抹片已撬掉，則此兩開關無法閉合，不能進行錄音；SW4檢測是否為CrO2磁帶，若是，則改變錄放音的偏磁與均衡；SW5檢測有無磁帶在倉內，并在熒光屏上顯示“Tape1、Tape2”；SW6檢測磁頭是否已上升到位，若上升到位便開始錄放音。
　　
　　IC403的{14}腳為低電平時，磁帶電機調速電路中A933導通，電機以正常速度運行;當按下“High/Normal”鍵時，其{14}腳變成高電平，A933截止，磁帶電機高速運行，進行高速錄放音。

　　二、故障檢修

　　控制系統故障通常是由微處理器損壞造成，排除此類故障，一般應更換微處理器。如果是微處理器局部損壞，則可以在分析清楚后舍去不重要的功能或用其它引腳電平代替，以達到用較小的投資就可以“正常使用”的目的。
　　
　　[例1]故障現象插上市電，電源指示紅燈亮，按動“Power”鍵，紅燈不滅，不能開機。
　　
　　分析與檢修正常按“Power”鍵后，電源指示紅燈應滅，現在不滅，說明未能從待機狀態轉換為工作狀態。測IC201的⑧腳電位在按“Power”鍵前后始終為高電平。去掉與其相連的2.2kΩ電阻，故障依舊，由此判斷CPU內部局部功能損壞。由于CPU價格昂貴，貼片元件更換不易，且無法購得，遂將⑧腳2.2kΩ電阻斷開，在Q421的e、c極間并聯一只10Ω電阻，便可以正常工作了。
　　
　　[例2]故障現象在正常工作過程中，音量電機自動順時針或逆時針轉動，音量有時跑到最大，有時跑到最小，手動擰回后又復原為最大或最小，不受遙控器的控制，且LED1～LED9指示混亂。在手動強制控制音量電位器時，放音正常，其它功能不受指示燈的影響。
　　
　　分析與檢修故障時測音量電機兩端電壓為4.5V，由于這些功能都是CPU通過IC402、IC403完成的，查線路正常，查各按鍵接觸分離正常，測IC402、IC403在路電阻與正常組合音響相同，且不可能兩只IC同時損壞，聯想到CPU的⑧腳已損壞，判定CPU的⑤、⑦腳內部局部功能損壞。由于按鍵輸入CPU可以正確接收，CPU發出的其它指令也正常，經征求用戶
　　
　　 意見，決定將音量電機脫開，用手動調節音量，同時各功能指示混亂不予考慮，這樣，又可以正常聆聽音樂了。
　　
　　[例3]故障現象選擇“Tape”功能后，按動“Play”鍵，有電磁鐵瞬間“嗒嗒”聲，但不能放音。
　　
　　分析與檢修按動“Play”鍵，有電磁鐵瞬間“嗒嗒”聲，說明CPU的②、③腳輸出信號正常，只是電機未轉動。查CPU的④腳始終為高電平，使得磁帶電機無法得電而不能工作。修復時切斷CPU的④腳連線，加兩只二極管到放音倉插座的⑤腳及錄放倉插座的⑥腳，如圖2所示。這樣，當有磁帶在某一倉時，SW5閉合使⑤或⑥腳為低電平，則Q502導通，電機得電，準備放音，試用效果良好。但是要記住，開機后，若不放音，要取出磁帶，以免磁帶電機長期空轉。
　　
　　[例4]故障現象磁帶放音過程中，有時帶速正常，有時變成高速放音。
　　
　　分析與檢修如例2中分析，IC403的{14}腳輸出信號已不穩定，實際監測發現，有時高電平，有時低電平。遂將{14}腳接地，這樣就能保證可靠地進行正常帶速放音，舍棄高速錄放音功能。
