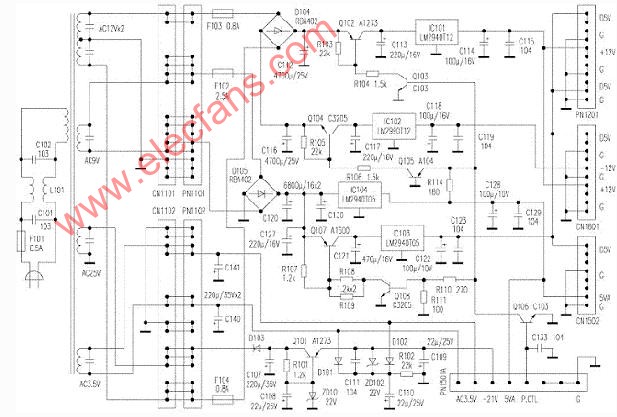

在插上電源插頭后，市電進入電源變壓器初級，在其次級感應輸出雙１２Ｖ、９Ｖ、２５Ｖ、３．５Ｖ共四組交流電壓，這四組電壓通過ＣＮ１１０１、ＣＮ１１０２分別與電源板上的ＰＮ１１０１、ＰＮ１１０２連接，進入各自的整流電路（３．５Ｖ繞組電壓除外）并轉換成直流電壓。
圖中ＡＣ３．５Ｖ通過ＰＮ１５０１Ａ送往顯示屏燈絲，為燈絲供電。ＡＣ２５Ｖ經Ｄ１０３整流、Ｃ１０７濾波后產生的直流負電壓再經Ｑ１０１穩壓輸出－２１Ｖ，然后通過ＰＮ１５０１Ａ送往顯示屏驅動電路。

ＩＣ１０４輸出的＋５Ｖ電壓為非受控電源，它通過ＰＮ１５０１Ａ送往主控ＣＰＵ，作為主控ＣＰＵ的工作電壓。非受控＋５Ｖ電壓同時通過Ｒ１１４為各受控電路提供偏置電壓。
主控ＣＰＵ得電進入工作狀態，顯示屏顯示“－－－－”符號，Ｑ１０６控制門管ｂ極電壓為３Ｖ高電位，各受控電路無電壓輸出，整機處于待機狀態。
按面板或遙控器的電源開關鍵，主控ＣＰＵ發出開機指令。Ｑ１０６的ｂ極電壓變?yōu)椋埃值碗娢?，Ｑ１０６截止，Ｑ１０３、Ｑ１０５、Ｑ１０８?dǎo)通。同時，Ｑ１０４、Ｑ１０２、Ｑ１０７也導通，ＩＣ１０１、ＩＣ１０２、ＩＣ１０３輸入端分別得電，穩壓輸出＋１２Ｖ、－１２Ｖ、＋５Ｖ，通過ＰＮ１２０１、ＣＮ１６０１、ＣＮ１５０２插座分別送往主板及解壓板等電路，此時全機得電進入工作狀態，同時面板電源指示燈點亮。在開機狀態時，若再按一下電源鍵，Ｑ１０６的ｂ極電壓又變?yōu)椋常郑桑茫保埃?、ＩＣ１０２、ＩＣ１０３輸入端無供電，輸出端無電壓，全機處于待機狀態，電源指示燈熄滅，顯示屏顯示“－－－－”。
