主板的復位電路檢修

一、復位電路的構成及工作原理
　　　　　
　　　　　　 　　　　 　　　

　　　 RST：是主機箱上的復位按鈕，南橋內部集成了復位觸發電路，所有的復位觸發電路都是低電平有效，相對于其它電壓，灰線延遲100-500ms時間輸出，延遲期間為低電平，判斷復位是否正?？蓽y量各測試點是否有跳變，南橋要工作也需要有復位信號。（有些廠商的主板上有自己專門的開機復位芯片）

　　　復位：

　　　　1.是指給設備提供初始化信號，使設備回復到原始狀態的一個過程，是主板工作的一個基本條件

　　　　2.自動復位由灰線延遲期間低電平觸發南橋?qū)崿F(xiàn)，南橋工作后發出復位信號給各設備提供基本工作條件
　　　　3.手動復位由點擊RST開關低電平觸發南橋?qū)崿F(xiàn)，南橋工作后使設備回復到原始狀態，重新開始，表現為重新啟動

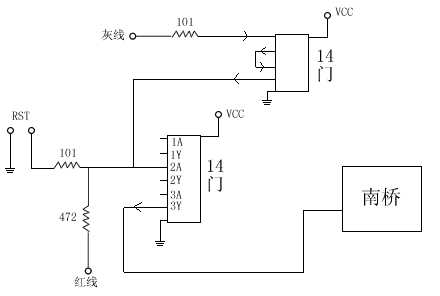

　　　例：
　　　　　　
　　　
二、復位電路檢修流程

　　　　1.查RST開關處是否有3.3V左右的高電平，如果沒有查紅線或橙線到RST開關的線路

　　　　2.短接RST開的時候測量是否有低電平觸發南橋，如果沒有查RST開關到南橋的線路

　　　　3.如果所有復位測試點在短接RST之后，都沒有電壓跳變，說明南橋沒有工作，查其他供電時鐘是否正常，如果供電時鐘正常，南橋壞，如果只是個別測試點不正常，查不正常測試點到南橋之間的線路。

　　　
三、主板不復位的檢修流程

　　　　 1.查復位電路是否正常

　　　　 2.參加復位的設備是否正常

　　　　 3.設備的供電和時鐘是否正常

　　　　 4.通過主板診斷卡上的復位燈來判斷，正常時診斷卡的復位燈會在開機瞬間閃下，或反復點擊RST同時不停閃爍，?；虿涣炼急硎緩?fù)位不正常，按照先供電后時鐘再復位的原則進行檢修。

四、檢修方法及注意事項

　　　　1.易壞元件：門電路、三極管

　　　　2.部分主板不加CPU或假負載時主板復位不正常

　　　　3.是否檢修復位電路是在主板的供電、時鐘、灰線等線路完全正常的情況下，主板仍不復位時才去檢修。

　　　　4.大部分主板的設備復位信號由南橋提供，部分主板不通過南橋直接由門電路提供復位信號

　　　　5.大部分主板測量CPU PG測試點相當于測量南橋內部復位電路的輸入端
