故障檢修

　　該電路發生故障時，會造成制轉電路錯誤，引起無彩色、場不同步、場幅過大、過小等故障現象。檢修時可分識別電路、控制電路兩部分進行。首先測量⑦、⑧和⑨、⑩腳兩組輸出端電壓是否與輸入視頻信號的制式相符。如果不相符，則為以LA7950為中心的識別電路故障，否則為控制電路故障。
　　識別電路故障很少是因LA7950損壞引起的，而大多是由于LA7950識別判斷失誤產生的。LA7950損壞引起的故障特征是LA7950各腳電壓大多不正常。識別判斷失誤產生的故障特征是LA7950①～⑥腳電壓正常，⑦～⑩腳輸出端與視頻信號制式不符，即PAL制時，⑦、⑧腳本應為低電平0V但卻為高電平12V，⑨、⑩腳本應為高電平12V但卻為低電平0V，造成無彩色，場幅過大，場不同步，畫面向下滾動。造成制式判斷失誤的原因，一是LA7950的①腳輸入的行逆程脈沖幅度不符合4.8～5.8V的要求，二是④腳輸入的全電視信號幅度不足，三是③腳外部積分耦合元件變質。最好用示波器觀察測量①、④、③腳的波形，對異常波形的產生和經過的電路元件進行檢查，即可排除故障。
　　制式轉換控制電路產生故障的原因，主要是元件變質或接觸不良。往往只是某一被控支路發生故障，并表現為無彩色、場不同步和場幅不正常三種故障現象中的一種，可根據其故障現象檢修其相應的控制電路。

電路改進

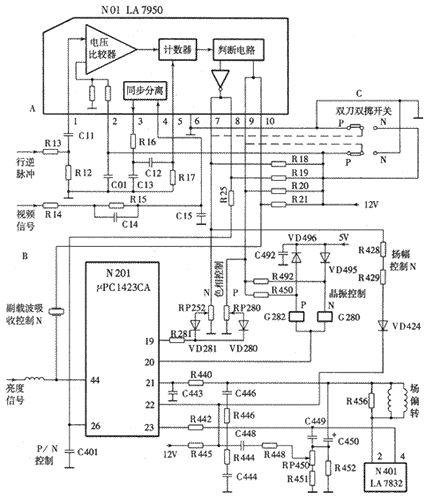

　　當場頻識別電路LA7950損壞，本地又買不到，或識別電路頻繁發生故障，由于受技術或儀器條件的限制而不能徹底排除時，可采用附圖中C區和A區虛線所示的原理，用雙刀雙擲開關將自動識別控制電路改為手動控制電路。具體方法是：將LA7950從小板上拆除不用，將⑦、⑧腳相連后接到一組開關的中點，⑨、⑩腳相連接到另一組開關中點，12V和地線按圖接到開關的兩端，撥動開關，PAL制時，將⑦、⑧腳接地，⑨、⑩腳接12V；NTSC制時，⑦、⑧腳接12V，⑨、⑩腳接地。如果用戶只想收看PAL制節目，則干脆不用開關，直接將⑦、⑧腳接地，⑨、⑩腳接12V即可。
　　王云莊同志遇到的故障主要是識別電路判斷失誤，即錯將PAL制信號判斷為NTSC制信號，致使⑦、⑧腳輸出高電平，⑨、⑩腳輸出低電平。他的三種方法都是從控制電路的中部下手，將解碼電路改為單PAL制工作狀態。由于不是從制式控制的源頭做起，所以改動的電路較多。雖說是三種方法，其實是一種結果：將N201強行改為單PAL制解碼。
