現行的彩色電視機都采用隔行掃描方式，每幅圖像由偶數場和奇數場均勻鑲嵌而成，場頻是50Hz/60Hz（分別對應PAL制和NTSC制），但由于屏幕上每一行的掃描線實際上仍按幀頻25Hz/30Hz出現，低于人眼的臨界閃爍頻率，故屏幕上亮度較高的細節會產生行間閃爍，大面積的亮區域會產生大面積閃爍?？茖W實驗發現，當電視場掃描速度高于70HZ以上時，則人眼睛消除閃爍感，當電視場掃描速率達到100Hz時，電視畫面接近靜止的彩色畫面的穩定度。現在已有多家廠商生產“數碼100Hz”的電視機，如東芝、樂聲、創維、康佳等。這種采用數字處理技術設計而成的100Hz掃描電視，由于其每一行的掃描線按幀頻50Hz出現，高于人眼的臨界閃爍頻率，減少了圖像大面積閃爍，減輕了長時間收看給電視觀眾來來的眼睛疲勞，提高了圖像的垂直清晰度，故此，得到護眼電視的美稱。

一． 倍頻掃描的基本原理

  下面，我們先分析倍頻掃描的基本原理。倍頻掃描的關鍵是：慢存快取，利用不同的存儲和讀取頻率來使場頻增加。下面，說明不同的時鐘頻率如何能夠?qū)崿F(xiàn)倍頻的原理。在數字信號處理電路中，通常是一個時鐘脈沖周期對應于一位數據，在圖1中，假設相對于一個周期脈沖的下降沿讀數一次，假設4位二進制數對應表示一個模擬量，則圖1中，由于寫入脈沖有4個周期，相對應有4個下降沿，將得到4位二進制數，該數據經D/A轉換后，則恢復成一個模擬量值（如正弦波中的一個點）。二倍頻的讀出脈沖在相同的時間內有8個周期，即有8個脈沖下降沿，可得8位二進制數。該數據經D/A轉換器處理，可恢復成二個模擬量值（如正弦波中的二個點）。也即模擬量值的個數增長了一倍，實現了倍頻。可見，利用不同的時鐘頻率來寫入和讀出，則可使模擬量值的個數發生變化。

　　100Hz掃描技術就是利用數字式場頻轉換技術，它把PAL制的50Hz場頻的信號，通過數字式存儲器DARM，采用“慢存快取”的方法，即讀出的時鐘頻率是存入時鐘頻率的2倍，實現信號場頻率的倍頻轉換，使場掃描數倍增，從而成為場頻為100Hz的視頻信號。

二、100Hz掃描電路的基本組成

　　由于100Hz掃描技術是一種數字處理技術，而視頻信號是一種模擬信號，所以在進行倍頻處理以前，必須把模擬的亮度或色差信號變化成相應的數字信號，才能夠利用不同的寫入、讀出頻率來進行倍頻處理，為此在100Hz掃描電路中，必須要有ADC（模數轉換器）。另外，還需要把A/D轉換后的數字信號存儲起來，才能進行處理，也即電路需要有數字式視頻存儲器DRAM來記錄一場（或一幀）的數字亮度信號和色差信號。最后，由于送到視放電路和解碼電路的信號又必須是模似信號，所以對進行倍頻處理后的數字信號還必須利用DAC（數模轉換器）轉換成模擬信號。當然，電路中還少不了產生寫入脈沖和讀出脈沖的脈沖信號發生器來進行定時控制。

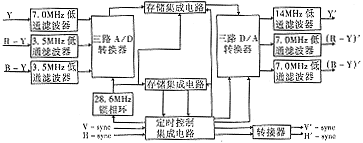

　　從上分析可知，100Hz掃描電路通常包含以下電路：視頻存儲器、模數轉換器（ADC）、數模轉換電路（DAC）、倍頻轉換電路及時鐘控制電路等幾個部分組成。其系統結構如圖2所示：

三．工作原理分析

　　亮度信號（Y）從前級的解碼電路輸出，經一定寬帶補償網絡，以及7MHz的低通濾波器輸入到三路A/D轉換器，色差信號同樣經寬帶補償網絡處理后，也輸入到三路A/D轉換器。在三路A/D轉換器中，分別進行Y、B-Y、R-Y三路信號的A/D轉換。轉換的處理過程如下：在三路轉換器內，由14.3MHz的采樣脈沖對三路信號分別進行采樣，再分別進行模數轉換成為8bit數據流，然后輸出各自8bit的數據流。亮度數據流經一條輸出線輸出到亮度存儲器進行一場的信號存儲。兩色差信號數據流在輸入到A/D轉換器的28.6MHz信號的控制下，經另一條輸出線以時分復用的方式輸入到色差存儲器內進行存儲。28.6MHz PLL鎖相環電路產生28.6MHz的振蕩信號，該信號進行1/2分頻后充當A/D轉換電路所需14.3MHz的采樣脈沖和28.6MHz的定時脈沖。
　　亮度存儲器和色差存儲器（兩存儲器選用集成電路型號相同，都是視頻存儲器，若存儲器內存較大，也可共用同一存儲器）受定時控制電路的控制，寫的時鐘信號頻率為14.3 MHz，而讀的時鐘信號頻率為28.6MHz，即是慢存快取，且呈兩倍頻，從而使亮度信號和兩色差信號完成數字格式的場倍頻的轉換，輸出的亮度信號和色差信號的數據個數是輸入的數據個數的兩倍，也即完成亮度信號和兩色差信號完成數字格式的場倍頻的轉換。由于定時控制電路主要產生行、場同步信號，倍頻轉換所需的時鐘信號，以及A/D轉換，D/A轉換和存儲器的時鐘信號，并控制系統時鐘28.6MHz的鎖相環振蕩電路，其主要功能是實現二倍頻場掃描的控制。
　　從亮度存儲器輸出的倍場的亮度信號數據流輸入到D/A轉換集成電路，在其內部進行數模轉換，此時輸出的亮度信號是原輸入信號的兩倍頻，為此，輸出信號所經低通濾波器也倍頻為14MHz，最后送至后級的解碼電路。數模轉換所需的28.6MHz時鐘脈沖，是由系統的振蕩電路提供的。
　　時分復用的色差信號數據流輸出到定時控制電路中，在其內部進行時分復用的解調，然后再輸出（R-Y）信號數據流和（B-Y）信號數據流至D/A轉換集成電路，在其內部進行數模的轉換，成為兩倍頻的模擬色差信號。然后分別輸出送到7MHz低通的濾波器，濾除高頻的干擾信號，再送到后級的信號處理電路。
　　行同步信號（H-sync）和場同步信號（V-sync）在定時控制電路里進行倍頻的轉換處理后，輸出倍頻后的行同步信號（H’-sync）和場同步信號（V’-sync）。
　　場頻為100Hz的電視機，需要高速的A/D、D/A轉換器和存儲器和定時控制電路。同時，由于輸出視頻信號的行頻亦提高一倍，達到同樣畫面質量時的視頻帶寬亦提高一倍。這樣對電視機各方面的要求也提高。因此，采用這一技術必然會增加成本，采用了這技術的電視機，比同類型的電視機的價格一般貴上1000元左右。在國產彩色電視機中，通常只有34英寸電視機才采用，而國外，一些29英寸的電視機也采用。
