74HC453/74HCT453各引腳功能及管腳電壓

概述：74HC/HCT4538 雙通道可再觸發-再?gòu)?fù)位單觸發多頻振蕩器。每個振蕩器都有一個低
電平有效的觸發/再觸發輸入端（nA0），一個高電平有效的觸發/再觸發輸入端（nA1），一個
低電平有效的直接復位輸入端（nRD），一個輸出端（nQ）及其互補輸出端（nQ），兩個用
于連接外部定時器件Ct及Rt的引腳（nCTC及nRCTC）。對應溫度的脈寬變化為0.2%?！?538”
可以通過輸入脈沖的正邊沿或負邊沿來觸發。輸出脈沖的持續時間及準確性可以由外部定時
器件Ct 及Rt 來決定。輸出脈寬為0.7×Rt×Ct。線性設計技術確保可以準確控制輸出脈沖的
寬度。

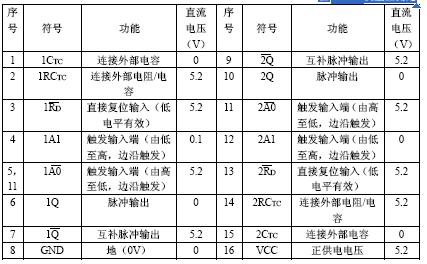

在TCL **機型上測定
