本文以飛利浦機心為例，介紹VCD影碟機“不讀盤”這一常見故障的特點，和檢修方法，并附有實例以供參考。

一、故障特點

　　VCD影碟機不能讀盤的故障概率較高，而且涉及的范圍較廣，特別是機心電路更是首當其沖，一般包括激光頭組件(激光信號拾取系統的俗稱)、RF放大電路、聚焦檢測、循跡伺服，伺服驅動以及數字信號處理等電路，有的還涉及到微處理器(CPU)。從故障現象來分析，“不讀盤”最終顯示“NODISC”，主軸(碟片)不能旋轉，造成無圖像無聲音。然而故障的情形有所不同，比如，有的開機時能讀盤而顯示數碼(曲目)，一段時間后便自動停機；有的碟片送入幾秒鐘即顯示“NODISC”；有的有時能正常播放，有時則不能讀盤；有的錯誤讀盤顯示“碟片劃傷”(完好碟片的情況下)；有的不能讀盤而伴有其他響聲；有的不能讀盤而顯藍屏幕等等。而且有的為漸變性故障(即由使用時間的推移而逐漸變化的故障，例如前一段時間出現有時加熱機器或開機一段時間后能讀盤，以后便無法播放)，有的為突變性故障(在使用中突然發生故障)，還有的為并發性故障(指幾種故障同時存在，有時一種故障往往隱蓋著另一種或幾種故障)等等。

二、檢修方法

　　1?激光頭的檢修

　　激光頭是VCD影碟機的關鍵部件，也是機器中較脆弱的部件，實踐表明有50％的故障出自于激光頭。它的故障大致可分為：衰老或燒壞故障、光路故障、機械故障；按性質劃分又可分為自然性故障和人為性故障。

　　大量事實證明衰老故障是由于長期使用壞碟與臟碟引起的。因?yàn)榧す忸^在讀取受損的碟面信號時，因經常讀不到信號(相當于掃描到暗線或暗點)，必然使激光二極管自動功率控制電路以增強激光發射量來調節，久而久之會使激光二極管加速老化，我們從壞碟、臟碟播放時機內發出強烈“啪啪”聲可窺其端倪。這種衰老的過程實際上是一種自然性故障(亦為漸變性)，如果用戶盲目調校激光管發射功率微調電阻，將發射量加大，雖能一時解決“不讀盤”故障，勢必加速激光二極管的老化，致使其損壞。當然，有的激光二極管質量有問題也會出現早期性損壞。

　　光路故障是指灰塵、油煙造成激光頭內鏡面及物鏡透光率或反射率大大降低，以致激光頭內光電二極管讀不到由碟面反射的檢測信號，便誤認為無光碟而停機。在故障的初始階段，還可能使得激光束自動增強(自動功率控制電路的作用)，長此以往會造成激光二極管的老化。

　　機械故障也是激光頭時有發生的故障之一，因?yàn)榧す忸^內部結構精密，一旦撞擊和劇烈震動會使內部的鏡片移位或變形，而使激光束無法聚焦、跟蹤或讀取信號而失效。另外，物鏡由于擦拭不當導致托架彈簧變形而無法聚焦，進而出現“不讀盤”的故障現象。

　　激光頭的故障常見為臟污、衰老與損壞，直觀反映的故障現象可概括為8種，如表1所示。

　　激光頭衰老故障是在維修中顯而易見的，但也需有較合適的方法檢驗。檢查時，首先開啟機器罩蓋，卸下壓片用的夾持器，不放置碟片，在托盤架落入主軸座的瞬間(此時正常機物鏡上下三次抖動作聚焦搜索)，在距光頭軸向30度夾角和30cm的位置，觀察物鏡(聚焦透鏡)邊緣(眼睛不可直視)有無散射紅光。事實紅光不明顯，因?yàn)榧す獠ㄩL(zhǎng)約為800nm，處于紅外線波段，一般是很難看見的，而且根據機型及視覺差別就更不能一概而論了。有的文章中聲稱根據發光的強弱來判斷激光頭好壞，是不準確的提法，筆者在維修實踐中觀察，只有在暗處才感覺到物鏡側有散射紅光現象。如果有紅光，表明激光二極管能工作，否則說明激光二極管老化或損壞。再進一步觀察物鏡在開機瞬間有無向內滑動(進給、循跡)和上下抖動(聚焦)現象，若其中任一動作失去，故障即在該部分電路中。

　　為了進一步判斷激光二極管的好壞，可用萬用表R×1kΩ擋檢測激光二極管的正、反電阻值，正常的激光管正向電阻約為15～25kΩ，反向電阻為無窮大；老化的激光管正向電阻為60kΩ以上，反向電阻則為700～900kΩ。檢測激光二極管正、反向電阻值來判斷其是否老化、損壞固然可靠，但必須將聚焦線圈等有關元件焊開，顯得十分麻煩。于是，人們想出了利用其紅外接收原理來鑒別，亦即用一只紅外接收二極管(如PH302B、PH309等)結合萬用表來判斷。將PH302B的兩引腳各焊一根軟導線分別接萬用表紅、黑表筆(接成反向偏置，即電阻為300～450kΩ)，檢測時置于R×1kΩ擋，且將紅外二極管印有字符面向上，受光面朝下并輕輕在開機后的物鏡工作水平移動，此時若有激光射擊，其電阻值明顯變小，一般在15～30kΩ之間(有的LD機在60kΩ以下)，如果超過45kΩ時(LD為75kΩ)，說明激光二極管已衰老嚴重，如果阻值不變，則說明激光二極管損壞或沒有供電而無激光束發射，應檢查激光管是否有供電(一般為3V左右)，如果沒有供電，則應檢查供電電路和電源耦合元件。

　　2?聚焦伺服與循跡、進給伺服系統的檢修

　　聚焦伺服與循跡、進給伺服系統同樣是VCD影碟機的重要組成部分，如果不能正常聚焦與循跡，即使激光二極管能正常發射激光束，也不能正常搜索(自行檢測有無光盤)而無法讀盤。

　　聚焦伺服的基本原理是：將物鏡固定在聚焦線圈上，利用3～4只光敏管進行聚焦檢測，如果聚焦正常，則光敏二極管接收的反射光呈等量(本機心光敏管3只成品字形排列)，使得聚焦誤差為零，若有誤差，便輸出誤差信號經放大驅動聚焦線圈在光頭磁環內作上下運動，達到聚焦目的。

　　循跡、進給伺服原理是：在聚焦線圈的垂直方向繞制一個線圈，通過循跡誤差檢測光敏管(一般2只)，檢測循跡是否正確(正確時誤差電壓為零)，若不正確，便產生誤差電壓，經放大后驅動激光頭作前后、左右移動(進給為前后移動，循跡為左右移動)，自動調節合適位置。實際上進給伺服與循跡伺服關系密切，它的取樣信號取自循跡誤差信號，作為循跡的粗調，而循跡伺服則為細調。

　　檢修聚焦伺服系統時，先打開外罩殼和卸下夾持器，開啟電源(不放碟片)，觀察物鏡能否作上下抖動三次的聚焦搜索。有上下抖動現象，表明聚焦伺服基本正常。若無抖動現象，應懷疑聚焦伺服有問題，并進一步檢查其伺服驅動電路U3(TDA7073)和伺服處理器U2(TDA1301)腳電路，主要是用萬用表檢測其關聯腳電壓與電阻。U2腳電壓為2.5V，對地正、反電阻為6kΩ；U3②、⑥腳電壓為2.5V，電阻正反向值均為1.25kΩ。

　　如果測得電壓、電阻基本相符，表明聚焦伺服激勵輸出正常，再進一步檢查是否有聚焦驅動電壓，主要測試U3上的、{16}腳電壓，正常為6V(R正為8.5kΩ、R反為9．5kΩ)。若電壓正常而不能聚焦，則可能是聚焦線圈開路或損壞。聚焦線圈的正常電阻值為20Ω左右，可通過電阻測試法檢查判斷。

　　對于循跡、進給伺服系統的檢查，基本方法相同，首先試用手指撥動進給電機齒輪，將激光頭撥至平行方向的外端，通電開機瞬間觀察激光頭，若能向內運動，表明進給伺服系統正常。若不能向內移動，應重點檢查進給伺服、循跡伺服和進給電機。檢修方法也是檢測其關聯腳電壓和電阻值來判斷：正常時U3(TDA7073A)⑨、腳電壓為6V，其正向和反向電阻分別為8.5kΩ和9.5kΩ；U2(TDA1301)、腳電壓為2．5V，電阻為6kΩ。還可檢測循跡線圈的電阻值來判斷，正常為8Ω左右。另外，進給電機的驅動電路U4(TDA7073A)也不能忽視。

　　總之，對于激光頭和伺服系統的檢修，主要采用以上方法進行，但也不是一成不變的，要視具體情況而定。除上述以外，如果懷疑激光二極管老化，還可以試調激光頭上功率調整電阻來判斷(適當增加激光管工作電流以增大發射功率)。一般是向順時鐘方向稍微調節一點，若此時能恢復讀盤，可證實激光二極管老化。調節時應注意幅度宜小(比如飛利浦機心的VR阻值設定為1.2kΩ，調到800Ω即可，如果調整至阻值500Ω才能工作，表明激光管老化嚴重，已到終結狀態)。這是“治標”之法，盡管可使用一段時間，但終究要更換激光頭。檢修“不讀盤”故障，可按圖1的流程進行，圖中以碟片能否轉動為中心概括出檢修邏輯，可供參考。

三、故障檢修實例

　　〔例1〕故障現象松立S-6003C型VCD機，開機三碟托盤能有節奏轉動，數秒鐘后顯示“NODISC”，有無碟片均一樣，且碟片不轉動。

　　分析與檢修這是不能讀盤的典型故障特征。使托盤能轉動，表明檢索電路在工作，因搜索不到碟片的反射信號而自動停機。到底問題出在聚焦、循跡、進給伺服電路，還是出在激光頭本身呢?需要進行檢查驗證。

　　用戶反映該機約一個月前時而出現不讀盤(無曲目顯示)，若反復開啟電源開關能恢復正常，曾用電吹風吹入熱風也能播放，但后來再也無法工作了。由此說明故障為漸變性，即逐漸變壞，初步判斷為激光二極管衰老。為了進一步查證，開啟機器罩蓋并卸下夾持器觀察激光頭的工作情況，在開啟電源瞬間激光頭向內有平行移動動作，且在托盤旋轉至某碟位置時(不放碟片)，物鏡上下抖動2～3次，表明聚焦、進給、循跡伺服系統及微處理器均正常，最大可能是激光管衰老。將機器置于暗處，開啟電源再觀察，在物鏡抖動期間并無紅色散光發出，表明激光管老化無疑。將機心從機器上拆下，試調激光頭可調電阻VR(調至620Ω)，裝好機心電路板試機，機器恢復正常，但播放幾日后故障依舊，且再調整無效，判定激光頭老化嚴重而無法再使用。將其換新(L1210型)，機器工作正常。

　　〔例2〕故障現象萬利達VCP-N30型VCD機，放入碟片后無法播放，顯示“NODISC”。

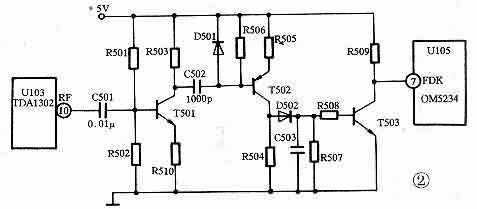

　　分析與檢修開蓋觀察發現物鏡在剛開機時只能作短時小幅度抖動(正常機則作上下大幅度三次抖動)，于是懷疑聚焦檢測電路有故障。該類MKH612機心(又稱L1210機心)與其他機心有所區別，主要是聚焦檢測電路(簡稱FOK)沒有集成在伺服處理集成電路TDA1302之中，而是由一個單獨的分立元件電路所組成，如圖2所示。

　　從RF放大器(TDA1302)⑩腳輸出的射頻(RF)信號，經C501耦合進入T501組成的高頻信號交流放大器放大，再經C502耦合至T502作限幅放大，然后經過D502、C503、R507組成的包絡檢波電路檢出其峰值電平，將包絡電平送至T503基極而使之導通，微處理器便由高電平變?yōu)榈碗娖?，發出指令給主導驅動電路接通主軸電機，同時給顯示電路指令顯示曲目。若該電路出現故障，會使RF失落或RF幅度下降，導致無法讀盤而顯示“NODISC”。

　　檢修時，應重點檢查FOK電路，可用萬用表鑒測TDA1302⑦腳電壓，因?yàn)樵撃_正常無碟時從0V上升至5V，有碟時先從0V上升至5V，讀盤時由5V下降至0V，如果該腳電壓不遵循上述變化規律，可判斷該電路有問題。實測⑦腳電壓在有、無碟片時均不變化，始終在高電平，于是懷疑電路中有問題。檢查晶體管均無異常，最后查出系耦合電容C502(獨石電容)漏電，其漏電電阻值為280kΩ(用R×10kΩ擋測得)。換一只好電容，故障排除。順便指出：該電路故障亦較常見，電路中晶體管損壞現象也時有發生。而且任一部位故障均會造成不能正常聚焦而導致不能讀盤現象產生，檢修時務必引起重視。

　　〔例3〕故障現象松立S-6001型VCD機，開機時能讀盤且碟片旋轉，幾秒鐘后停轉而無法播放。

　　分析與檢修碟片能短時旋轉，表明激光管尚能發射激光。故障主要原因是RF放大電路、伺服及其驅動電路有問題。該機應用飛利浦機心，電路與前述相同。在機器讀盤時用示波器測U5(TDA1302)⑨、⑩腳均有RF波形1.5Vp-p，而且CPU(OM5234)⑦腳聚焦FOK信號電平也隨之高低變化，U1(SAA7345)⑧腳RF輸入信號也正常，但測試電機制動輸出信號端、腳時發現異常，正常變化電壓應為4．2V左右，而實測僅為0.5V，判斷為內部損壞。這樣，導致主軸/進給電機驅動處理器不能正常工作，同時導致循環系統工作失常而無法繼續讀盤。換一塊同型號集成電路，機器恢復正常。

　　〔例4〕故障現象愛多IV-720型VCD機，放入碟片后10秒出現“NODISC”，但進出盒正常。

　　分析與檢修能正常進出盒、顯示屏有字符顯示，表明電源、加載機構及系統控制電路均正常，問題出在機心部分。開啟罩蓋通電觀察(不放入碟片)，物鏡能上下抖動，表明聚焦伺服系統也正常。放入碟片再試，發現讀盤后碟片能轉動，爾后停轉(根據經驗?zāi)茏x出曲目一般碟片能轉)，懷疑循跡伺服系統有故障。

　　檢修時卸下機心固定螺絲，有意識地用手指撥動進給電機齒輪，將激光頭撥至外端，通電開機觀察發現激光頭能迅速向內回位，說明進給伺服工作正常(即能粗調)，可能是循跡伺服系統有問題而導致故障產生。檢測圖2中②、⑥、⑨、腳電壓均正常，再測U3⑨～腳發現阻值比正常8Ω左右大得多。仔細檢查發現⑨腳與循跡線圈虛焊，補焊后故障排除。
