在距離手機2～3米范圍內放置這條“狗”(玩具機器狗)，一有來電或撥出信號，狗就兩眼發光、抬腳踏步，提醒你“有電話了!”。適用于汽車內或室內外。

　　市售的簡易告知器，通過檢拾線圈檢拾電波信號，經二極管檢波(整流)后，點亮LED。這種告知器必須距手機數厘米范圍內才起作用。

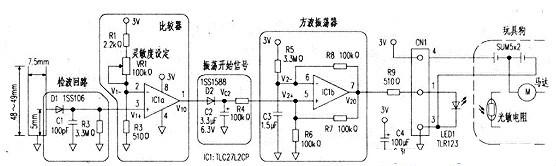

　　附圖是本文介紹的電路，用調諧于1.45GHz的諧振電路，檢拾手機發射的信號，檢波后經比較器變換為數字信號，驅動方波發生器輸出ON/OFF信號。　　輸出的方波信號使機器狗眼中的LED閃光，同時驅動電動機使狗踏步。

　　調諧、檢波電路調諧電路采用一端短路的勒謝爾線(用于檢測射頻頻率的傳輸線)，兼作接收天線，可按附圖標注的尺寸制作在印板銅箔面，銅箔線寬0.5～0.7mm，表面搪錫。抽頭位置距地端5mm，也可在調試中試驗最佳點。檢波用肖特基快恢復二極管。

　　比較器電路檢波輸出信號幅度約數mV～數百mV，為了去除其他雜訊的干擾，用運放接成比較器，使其對某一電壓值以下信號無反應。電位器VR1可調整靈敏度，臨界電壓在15mV0.56V范圍內可調。振蕩開始信號手機發出的信號，是間隔20ms的脈沖，脈沖寬度僅數百ms，不適合直接驅動機器狗。在比較器輸出高電平時，經二極管D2對電容C2快速充電;輸出低電平時，C2經R4放電，可獲約1s的延時。這樣即使手機信號中斷(1s內)，仍可保證驅動機器狗。方波振蕩電路用運放接成方波振蕩器，

　　制作與調整

　　調諧及檢波電路屬高頻電路，元件距離及接線應盡量短。C1可直接焊接在D1兩端，而不要經過筒箔連接。機器狗采用市售小型光控玩具狗，其內部已有光敏電阻及腳驅動馬達。需在狗眼內裝入LED并將光敏電阻與LED相對，眼孔處內貼透光彩膜。整機做好通電后，在有手機發射信息時，順時針調整VR1使LED閃光，然后在無手機信息時，LED熄滅，若3秒以上不熄滅，則需反時針調VR1降低靈敏度。本機針對1.5GHZ頻帶設計，若需工作在800MHZ頻帶，可適當加長勒謝爾線試驗。

?

?
