雙模智能手機是能利用CS域和IMS域進行通訊的移動終端設備。在分析采用的三種技術后，再從系統架構、硬件平臺、軟件平臺，再到DMS進行設計，從而完成整個系統的設計，并結合實際使用的實物器件進行具體實現。

　　隨著智能手機功能性和實用性的增強，使用者越來越多，尤其適合"移動"商務人士使用。目前智能手機市場的競爭也很激烈，一方面諾基亞、摩托羅拉、三星等傳統巨頭想牢牢把握市場份額，另一方微軟、蘋果、谷歌等國際新巨頭也開始進入手機市場。未來的智能手機不僅在處理器速率上會有明顯提高，操作系統也會越來越開放和智能化，為軟件運行和內容服務提供了更好的平臺。隨著3G通信時代的到來和IMS技術的逐漸成熟，通信效率和帶寬將得到很大改善，手機多模接入必將成為一種趨勢，基于3G手機的應用服務也會越來越豐富，更多增值業務可以就此展開，如商品、天氣、新聞、股票、交通、應用程序下載等，因此廠商不再只關注智能手機，而是更加關心通信軟件和內容服務，因此通信軟件和移動互聯網領域具有強大的市場潛力，諸如手機電視、手機搜索、手機網絡游戲等領域?qū)⒕哂袕V闊的市場前景。

　　一、IMS、VCC 和WIFI技術

　　1、IMS(IP 多媒體子系統)

　　IMS(IP Multimedia Subsystem,IP多媒體子系統)是第三代移動通信核心網絡的重要組成部分。是基于IP技術，融合Internet、移動網絡、數據、語音、視頻的網絡體系[1].IMS的目標是融合Internet和移動通信網絡?，F(xiàn)在IMS已被定義為支持所有IP 接入網的多媒體業務核心網，可以支持任何一種移動的或固定的、有線的或無線的IP- CAN(IP Connectivity Access Networks)，包括W- CDMA,CDMA2000,TD- SCDMA,Ethernet,xDSL以及WirelessLAN等接入方式，從而實現其接入的無關性。

　　IMS核心網主要采用SIP(Session Initiation Protocol)協議進行會話控制。通過IMS,3G (3rd Generation Mobile CommunicationsSystem)網絡可以為用戶提供PoC(Push to talk over Cellular,一鍵通)、多媒體會議、即時消息、Presence 等多種業務。從網絡架構上來看，IMS是疊加在原有電路域和分組域網絡之上的網絡，通過分組域?qū)崿F(xiàn)信令和用戶數據的承載，并可以實現和原有電路域的互通。

　　2、VCC(語音呼叫連續性)

　　無線局域網(WLAN)技術在近年來得到很大的發展，已經廣泛用于辦公區、家庭、通信熱點地區等場合，用戶完全可以通過WLAN接入IMS核心網，從而使用基于IMS的VoIP(Voiceover IP)電話服務。同時應該注意到以下兩點：第一，CS域提供的話音業務是基本的收入來源，不可能立即停用，會與IMS網絡共存較長的時間。第二，IMS雖然采用基于SIP的業務實現方式支持VoIP業務，但其語音質量難以得到保證。語音呼叫連續性(Voice Call Continuity,VCC)即是3GPP 針對IMS 域與CS 域間語音呼叫連續性的解決方案?；赩CC業務，通過引入支持GSM/CDMA/UMTS和WLAN接入方式的雙模或多模移動終端設備，用戶可以在有WLAN覆蓋的地區，通過WLAN方式接入IMS進行語音通話，當用戶移出WLAN服務區后，又會漫游到移動蜂窩網絡上繼續進行語音通話，并且可以在兩者之間進行無縫切換。

　　3、WIFI(無線保真技術)

　　,是IEEE 802.11 網絡規范的一種，最高帶寬可達11 Mbps,根據實際情況，帶寬可自動調整三種不同的帶寬，分別為5.5Mbps、2Mbps 和1Mbps.帶寬的自動調整性有效地保障了網絡的穩定性和可靠性。具有"速度快、可靠性高"等特性。在開放性區域，通訊距離可達305 米，在封閉性區域，通訊距離為76 米到122 米，方便與現有的有線以太網絡整合，且組網的成本更低。

　　WLAN(無線局域網)是由AP(Access Point)和無線網卡組成的無線網絡。AP稱為網絡橋接器或接入點，它是傳統的有線局域網絡與無線局域網絡之間的橋梁或紐帶，因此任何一臺裝有無線網卡的終端都可通過AP去分享有線局域網絡或廣域網絡的資源，它的工作原理相當于一個內置無線發射器的HUB或者是路由，而無線網卡則是負責接收由AP 所發射信號的終端設備。

　　二、軟硬件架構體系設計

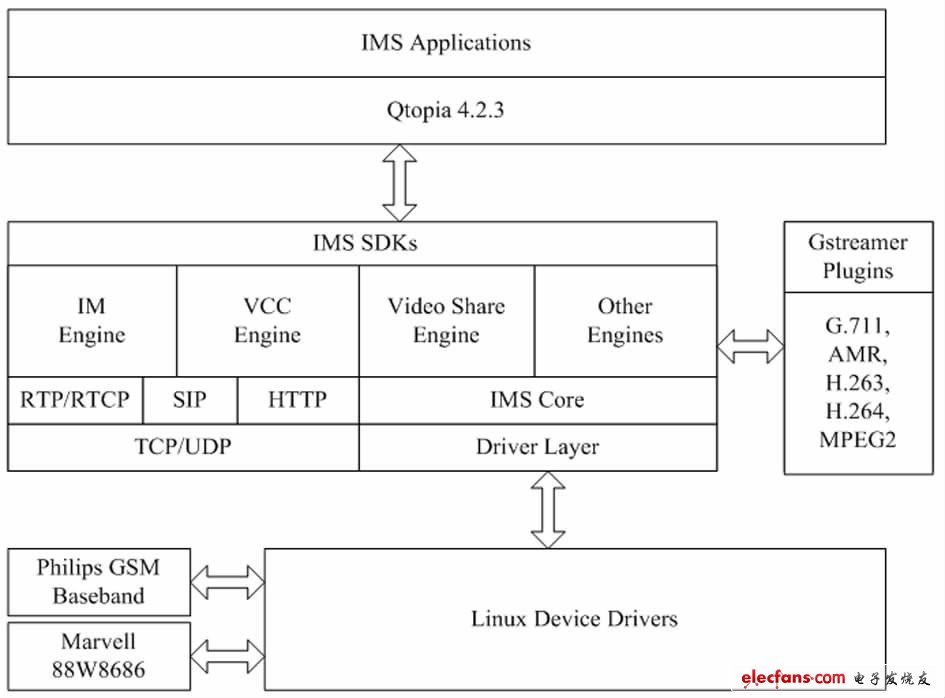

　　為創建本智能手機的軟硬件系統平臺，需要基于IMS和VCC實現原理和具體功能需求來設計系統架構，下圖是基于Linux和IMS的系統架構圖。

?

　　基于IMS 的系統架構圖

　　在上圖中，最上層是根據實際需求開發的一些應用程序，采用分層實現的機制，為每種業務設計實現了一個相應的業務引擎，這些業務引擎都是基于底層的一些網絡協議棧(如SIP)和設備驅動程序來實現的具體業務模塊。上圖列舉了三種業務引擎，可以根據具體需求進行調整。移動通信中的音頻、視頻等多媒體數據通過使用基于GStreamer(一個開源的多媒體框架庫)的媒體播放工具來實現編解碼工作。圖中的IMS Core模塊由一些公共的核心IMS API組成，以供具體業務引擎實現時進行調用。IMS SDK中的Driver 層是在硬件設備驅動層的基礎上又進行了一次抽象，以達到與所用操作系統和具體硬件設備無關的目的。
