最近幾年各種移動機器人開始涌現出來，不論是輪式的還是履帶式的，如何讓移動機器人移動都是最核心的工作。要讓機器人實現環境感知、機械臂控制、導航規劃等一系列功能，就需要操作系統的支持，而ROS就是最重要的軟件平臺之一，它在科研領域已經有廣泛的應用。

　　不過有關ROS的書籍并不多，國內可供的學習社區就更少了。本文就帶大家了解一下如何利用ROS來設計移動機器人。

　　移動機器人的三個部分

　　所謂的智能移動， 是指機器人能根據周?chē)沫h(huán)境變化，自主地規劃路線、避障，到達目標地。

　　機器人是模擬人的各種行為，想象一下，人走動需要哪些器官的配合？ 首先用眼睛觀察周?chē)h(huán)境，然后用腦去分析如何走才能到達目標地，接著用腿走過去， 周而復始，直到到達目標地址為至。機器人如果要實現智能移動，也需要眼、腦和腿這三部分的緊密配合。

　　腿

　　“腿”是機器人移動的基礎。機器人的“腿”不局限于類人或類動物的腿，也可以是輪子、履帶等，能讓機器人移動起來的部件，都可以籠統地稱為“腿”。

　　類人的腿式優點是：既可以在復雜路況（比如爬樓梯）下移動、也可以更形象地模仿人的動作（比如跳舞），缺點是：結構和控制單元比較復雜、造價高、移動慢等。

　　所以大部分移動的機器人都是輪式機器人，其優勢在于輪子設計簡單、成本低、移動快。而輪式的也分為多種： 兩輪平衡車、三輪、四輪和多輪等等。目前最經濟實用的是兩個主動輪+一個萬向輪。

　　眼睛

　　機器人的眼睛其實就是一個傳感器。它的作用是觀察周?chē)沫h(huán)境，適合做機器人眼睛的有激光雷達、視覺（深度相機、單雙相機）、輔助（超聲波測距、紅外測距）等。

　　“腦”

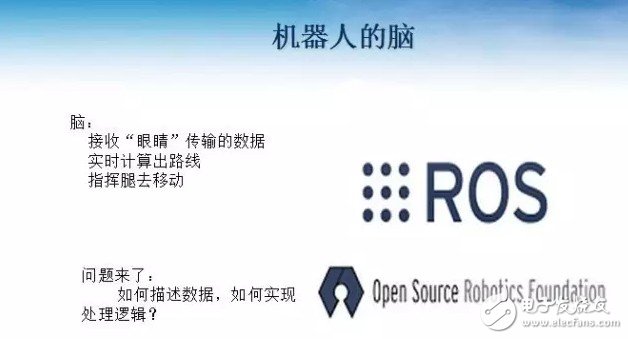

　　機器人的大腦就負責接收“眼睛”傳輸?shù)臄?shù)據，實時計算出路線，指揮腿去移動。 其實就是要把看到的東西轉換為數據語言。針對如何描述數據，如何實現處理邏輯等一系列問題。 ROS系統給我們提供一個很好的開發框架。

　　ROS簡介

　　ROS是建立在linux之上的操作系統。它的前身是斯坦福人工智能實驗室為了支持斯坦福智能機器人而建立項目，主要可以提供一些標準操作系統服務，例如硬件抽象，底層設備控制，常用功能實現，進程間消息以及數據包管理。

　　ROS是基于一種圖狀架構，從而不同節點的進程能接受、發布、聚合各種信息（例如傳感，控制，狀態，規劃等等）。目前ROS主要支持Ubuntu操作系統。

　　有人問ROS能否裝到虛擬機里，一般來說是可以的，但是我們建議裝個雙系統，用Ubuntu專門跑ROS。

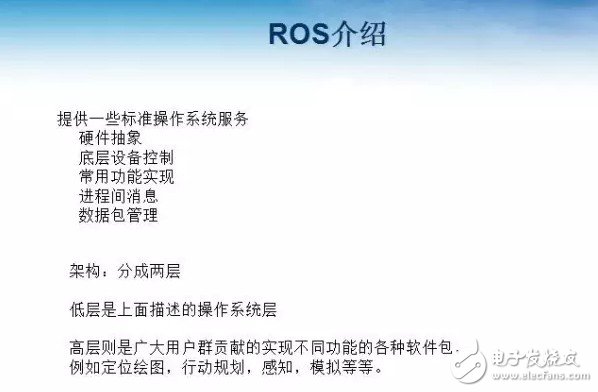

　　實際上，ROS可以分成兩層，低層是上面描述的操作系統層，高層則是廣大用戶群貢獻的實現不同功能的各種軟件包，例如定位繪圖，行動規劃，感知，模擬等等。ROS（低層）使用BSD許可證，所有是開源軟件，并能免費用于研究和商業用途，而高層的用戶提供的包則使用很多種不同的許可證。

　　用ROS實現機器人的移動

　　對于二維空間，使用線速度 + 角速度可以實現輪式機器的隨意移動。

　　線些速度：描述機器人前后移動的速度大小

　　角速度：描述機器人轉動的角速度大小

　　所以控制機器人移動主要是要把線速度角速度轉換為左右輪的速度大小，然后，通過輪子直徑和輪間距，可以把線速度和角速度轉化為左輪和右輪的速度大小。

　　這里有一個關鍵問題就是編碼器的選擇和pid的調速。

　　編碼器的選擇：一般編碼器和輪子是在一個軸上，目前來說，速度在0.7m/s以下的話，編碼器選600鍵到1200鍵之間都o(jì)k。不過需要注意的是，編碼器最好用雙線的，A、B兩線輸出，A向和B向輸出相差90度，這樣可以防抖動。防抖動就是可以在之后里程計算時可以更準確。

　　左輪和右輪的速度大小的控制，通過輪子編碼器反饋，通過PID實時調整電機的PMW來實現。實時計算出小車的里程計（odom），得到小車移動位置的變化。

　　計算車的位置變化是通過編碼器來計算的，如果輪子打滑等情況，那么計算的變化和實際的變化可能不同。要解決這個問題，其實是看哪個問題更嚴重。要走5米只走了4.9米重要，還是要走180度只走了179度重要。

　　其實角度的不精確對小車的影響更大。一般來說，小車的直線距離精確度可以控制在厘米范圍內，在角度方面可以控制精準度在1%~2%。因?yàn)榻嵌仁潜容^重要的參數，所以很多人就用陀螺儀來進行矯正。

　　所以有時候大家問小車精度有多高？其實現在這樣已經精度比較高了，難免打滑等問題，不可能做到百分之百的精準。

　　小車在距離和角度方面做到現在這樣對于自建地圖導航已經是可以接受的，要提高更高的精度可能就要其他設備輔助，比如激光雷達來進行輔助，激光雷達可以進行二次檢測進行糾正。

　　激光雷達數據的存儲格式，它首先會有一個大小范圍，如果超出范圍是無效的。還有就是有幾個采樣點，這樣就可以激光雷達可以告訴你隔多少度有一個采樣點。

　　另外最后那個Intensities是告訴大家數據的準確率，因?yàn)榧す饫走_(dá)也是取最高點的數據，是有一定的準確率的。上面的ppt其實就是用激光雷達掃了一個墻的形狀。

　　激光雷達掃出一個靜態形狀其實沒有意義，雷達建圖的意義其實在于建立房間的地圖。

　　如何繪制地圖？

　　第一步是收集眼睛數據：

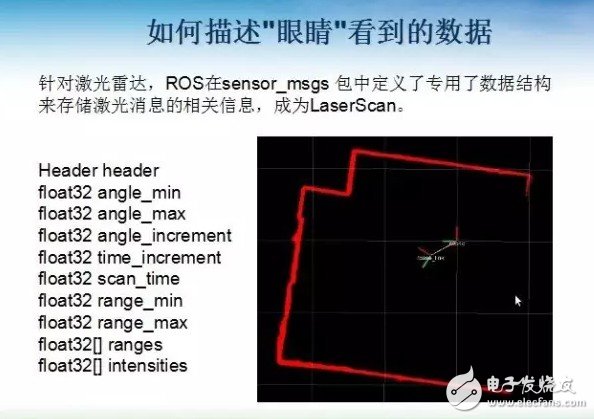

　　針對激光雷達，ROS在sensor_msgs 包中定義了專用了數據結構來存儲激光消息的相關信息，成為L(zhǎng)aserScan。

　　它指定了激光的有效范圍、掃描點采樣的角度及每個角度的測量值。激光雷達360度實時掃描，能實時測出障礙物的距離、形狀和實時變化。

　　第二步就是把眼睛看到的數據轉化為地圖：

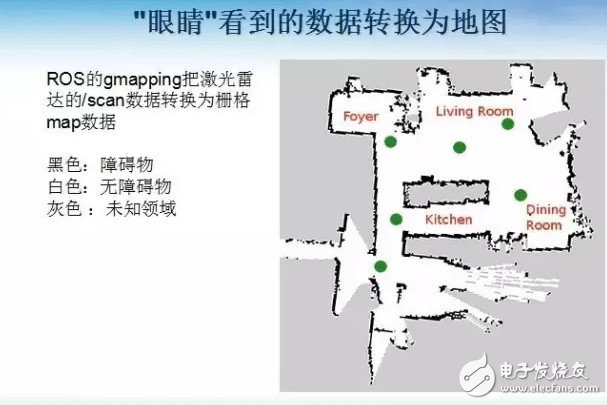

　　ROS的gmapping把激光雷達的/scan數據轉換為柵格map數據，其中黑色代表障礙物、白色代表空白區域，可以順利通行、灰色 ：未知領域。隨著機器人的移動，激光雷達可以在多個不同方位觀測同一個位置是否有障礙物，如果存在障礙物的閾值超過設置值是，就標定此處是存在障礙物；否則標定不存在障礙物。 把障礙物、空白區域和未知領域的尺寸用不同灰度表示出來，就是柵格地圖。便于下一步定位和導航。

　　有時候會出現很直的墻，機器人卻無法直著行走，這時的問題可能就是機器人的輪子出現打滑等其他問題，而走歪了，這時繪制出的地圖也可能是歪的。這種情況可以通過加一個陀螺儀來避免這個情況。因?yàn)榧す饫走_(dá)的特性，有時候遇到黑色或鏡面會導致測距不準。

　　目前的解決方法就是不用激光雷達，或者用激光雷達和超聲波進行輔助處理。

　　ROS的地圖是分多層的，我可以在不同高度放多臺激光雷達來一起疊加，共同繪制一張地圖。地圖繪制結束之后，就可以進行定位和導航等工作。

　　如何定位和導航？

　　定位：其實是概率性的定位，而不是100%的精度。根據激光雷達掃描周?chē)系K物的形狀，與地圖的形狀做匹配，判斷機器人所在位置的概率。

　　機器人的定位是否成功，與地圖特征有很大關系，如果區域特征明顯，那么機器人就很容易判斷自己的位置。如果出現難以定位的問題，可能需要人給指定初始位置，或者加led來進行位置識別，或者其他的定位設備來協助定位。

　　目前的視覺通過色彩或者光的技術越來越多。

　　導航：全局路徑規劃+局部調整（動態避障）

　　導航其實就是全局定位，首先根據現有地圖進行規劃，但是在運行過程中會進行局部的路線規劃。但是總體還是根據全局路徑來走。

　　導航中工作量還很大，比如掃地機的路徑規劃和服務機器人的路徑規劃是不一樣的，掃地機器人可能要全覆蓋的有墻角的地圖，而服務機器人主要圍繞指定的路徑或者最短路徑來進行規劃，這部分是ROS工作量最大的一塊。

　　路徑規劃根據不同應用場景變化比較大，但是ROS提供基礎的路徑規劃的開發包，在這個基礎上我們會做自己的路徑規劃。

　　機器人描述和坐標系變換

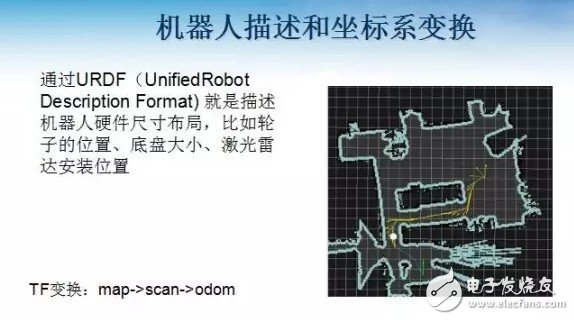

　　在導航時，哪些區域可以通過，取決于機器人形狀等信息，ROS通過URDF（UnifiedRobot Description Format） 就是描述機器人硬件尺寸布局，比如輪子的位置、底盤大小、激光雷達安裝位置，這些都會影響到坐標系的轉換。

　　坐標系遵循的前提是每個幀只能有一個父幀，再往上進行一些眼神或者關聯。

　　激光雷達的安裝位置直接影響/scan輸出數據。所以激光雷達和機器人的相對位置是需要做坐標變換，才能把激光雷達的數據轉化為機器人視角的數據。

　　ROS的坐標系，最終歸結為三個標準框架，可以簡化許多常見的機器人問題：

　　1）全局準確，但局部不連續的幀（’map”）

　　2）全局不準確，但局部光滑框架（’odom”）

　　3）機器人自身框架（’base_link”）

　　多種傳感器（像激光雷達、深度攝像頭和陀螺儀加速度計等）都可以計算base_link和odom的坐標關系，但由于“每個幀只能有一個父幀”，所以只能有一個節點（比如 robot_pose_ekf 融合多傳感器）發布base_link和odom的坐標關系。

　　Base link自身的坐標系，因?yàn)椴煌b在機器人上不同位置，都要對應到base link的坐標系中，因?yàn)樗械膫鞲衅鞫际且ㄟ^(guò)機器人的視角來“看”。

　　有些朋友問我，激光雷達在建地圖的時候，小車移動后地圖就亂了，這是因?yàn)樾≤?chē)的底盤坐標系和激光雷達的坐標系沒有標定準確。

　　map和odom之間的關聯

　　因?yàn)樾≤?chē)移動需要一個局部聯系，比如小車在向前走，不停的累加，這是里程計的作用，map起到全局的、不連續的作用，經過激光雷達和map對應。

　　如果要學習ROS的話，坐標系的變化是重要的點。坐標系的變換還有一個點，就是每個幀都只有一個父幀，有時候兩個坐標都和它有關聯的話，就是A和B關聯，B再和C關聯，而不是B/C都和A關聯。

　　三個坐標幀的父子關系如下：

　　map –》 odom –》 base_link

　　其實， map和odom都應該和base_link關聯，但為了遵守“每個幀只能有一個父幀”的原則，根據map和base_link 以及 odom-》base_link的關系，計算出map與odom的坐標關系并發布。

　　odom-》base_link的坐標關系是由里程計節點計算并發布的。

　　map -》 base_link的坐標關系是由定位節點計算出來，但并不發布，而是利用接收odom-》base_link的坐標關系，計算出map-》odom的坐標關系，然后發布。 只有里程計的時候，沒有激光雷達，也可以跑，但是要先根據預設地圖進行簡單避障。
