從數控機床故障診斷的內容看，故障診斷專家系統具體可以用于以下三個方面：

(1) 故障監測。

(2) 故障分析。

(3) 決策處理。

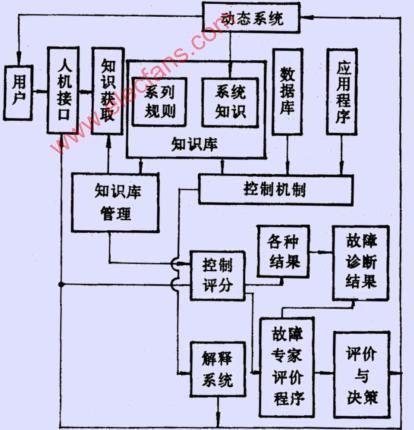

一個完整的故障診斷專家系統應是圖6—3所示結構。該圖中各功能模塊的作用如下：

(1) 數據庫。用于存放監測系統狀態的、便于測量的也是必要的測量數據；用于實時監測系統工作正常與否。對于離線分析，數據庫可根據推理需要，人為輸入。

(2) 知識庫?？梢远x為便于使用和管理的形式組織起來的用于問題求解的知識的集合。通常知識庫具有兩方面的知識內容：一方面是針對具體的系統而言，包括系統的結構，系統經常出現故障現象，每個故障現象都是由哪些原因引起的，各種原因引起該故障現象可能性大小的經驗數據，判斷每一故障是否發生的一些充分及必要條件等；另一方面是針對系統中一般的設備儀器故障診斷的專家經驗，內容與前面相仿?；谶@兩方面內容，知識庫還包含有系統規則，這些規則大多是關于具體系統或通用設備有關因果關系的邏輯法則。所以真實反映對象系統的知識庫的建立是專家系統進行快速有效的故障診斷的前提。知識庫是專家系統的核心內容，知識庫內容，如故障現象對應關系規則的建立，有些在理論上是嚴格的，有些則取決于該領域專家的經驗。

圖 6-3 故障診斷專家系統的基本結構

?

(3) 知識庫的管理。建立和維護知識庫，并能根據運行的中間結果及知識獲取程序結果及時修改和增刪知識庫，對知識庫進行一致性檢驗。

(4) 人機接口系統?？蓪⑾到y(tǒng)運行過程中系統出現故障后觀察到的現象或系統進行調整

或變化后的信息輸入到知識庫獲取模塊，或將新的經驗輸入，以實時調整知識庫。還可通過人機接口啟動解釋系統工作。

(5) 推理機制。在數據庫和知識庫的基礎上，綜合運用各種規則，進行一系列推理來盡快尋找故障源。

(6) 解釋系統?？梢越忉尭鞣N診斷結果的推理實現過程，并能解釋索取各種信息的必要性等。解釋系統是專家系統區別于系統方法的顯著特征，它能把程序設計者的思想及專家的推理思想顯示給用戶。

(7) 控制部分。使用各部分功能塊協調工作，在時序上進行安排和控制。

對于在線實時診斷系統，數據庫的內容是實時檢測到的目前系統的工作數據。對于離線診斷，則數據庫的內容可以是保存的故障發生時檢測到的數據，也可以是人為檢測的一些特征數據。人機接口系統可為知識庫提供系統實時運行時，或發生故障時觀察到的一些事實現象。專家系統診斷程序在知識庫和數據庫的基礎上，通過推理機制，綜合利用各種規則，必要時還可調用各種應用程序，并在運行時向用戶索取必要的信息，可盡快地直接找到最后故障，或最有可能的故障，再由人確定最后故障。

三、 人工神經元網絡及其在數控機床故障診斷中的應用

1、人工神經元網絡原理

人工神經元網絡或簡稱神經網絡，是人們在對人腦思維研究的基礎上，用數學方法將其簡化、抽象并模擬，能反映人腦基本功能特性的一種并行分布處理連接網絡模型。神經元網絡處理信息的思想方法同傳統的馮·諾曼計算機所用的思維方法是完全不同的。它的存儲方式不同。一個信息不是放在一個地方，而是分布在不同的位置。網絡的某一地方也不只存儲一個信息，它的信息是分布存儲的。這種存儲方式決定了神經元網絡進行信息處理的方法不同于馮·諾曼計算機完全根據邏輯規則運算的處理方法。神經元網絡中的每一個神經元都是一個信息處理單元，它可根據接收到的信息獨立運算，然后把結果傳輸出去，這是一個并行處理。神經元作運算的規則通常是根據物理學、神經生物學、心理學的定理或規則。

神經元網絡的這種信息存儲和處理方式還有這樣的優點，即網絡能通過不完整的或模糊的信息，便能夠聯想起一個完整、清晰的圖像來。這樣，即使網絡某一部分受到破壞，仍能恢復原來信息。也就是說網絡具有聯想記憶功能。

神經元之間的連接強度通常稱為權，這種權可以事先定出，也可以不斷地改變。它可以為適應周圍環境而不斷變化，這種過程稱為神經元的學習過程。這種學習可以是有教師的學習，也可以是無教師的學習。神經元網絡的這種自學習方法與傳統的以符號處理為基礎的人工智能的、要求人告訴機器每步行動的方法是完全不同的。

設計一個人工神經元網絡，只要給出神經元網絡的拓補結構，即神經元之間的連接方式及網絡的神經元個數，神經元的權值可以給定或者給出學習規則由神經元網絡自己確定，再給出神經元的運算規則。這樣便建成一個神經網絡，它可以用來進行信息處理。

用神經元網絡建立專家系統，不須要組織大量的產生式規則，機器可以自組織、自學習。這對用傳統的方法建立專家系統最感困難的知識獲取問題，是一種新的有效解決途徑。

下面對人工神經元網絡的結構及其工作原理作一簡單介紹。

神經元是人工神經元網絡的基本處理單元，它一般是一個多輸入/單輸出非線性器件。其結構模型如圖6—4所示，圖中 為輸入矢量，y為輸出； 表示輸入到輸出的連接權值，θ為閾值；s為外部輸入。一般輸入與輸出之間的關系可表示為

式中為一激發函數，它通常取下列三種形式：

（1）??? 閾值型。即f為一階躍函數，如圖6—5(a)所示。其表達式為：
這也是最早提出的二值離散型神經元模型。
圖6-4? 神經元結構模型

將神經元網絡和專家系統結合起來，發揮兩者各自的優點，更有助于數控機床的故障診斷工作的開展。
