ATX電源參考設計電路圖
?

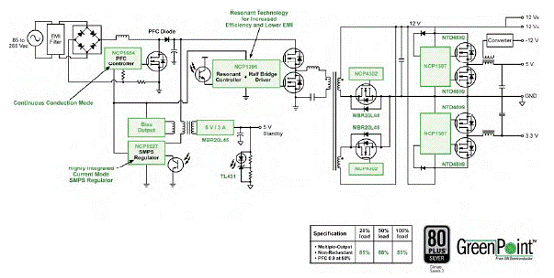

圖1.ATX電源參考設計簡化方框圖
?
圖2.255W ATX電源參考設計外形圖
?

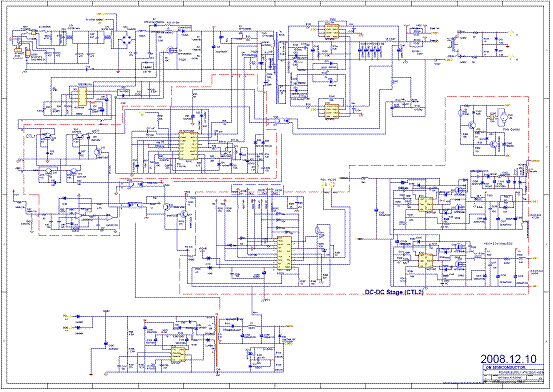

圖3. ATX電源參考設計電路圖

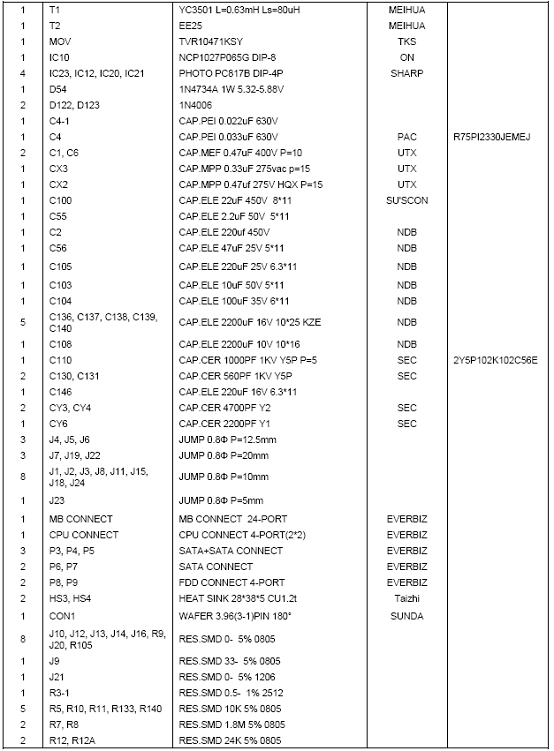

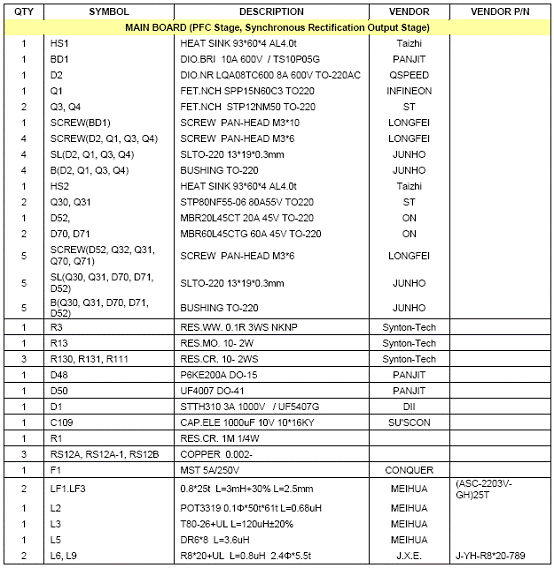

The bill of materials (BOM) for the design
?

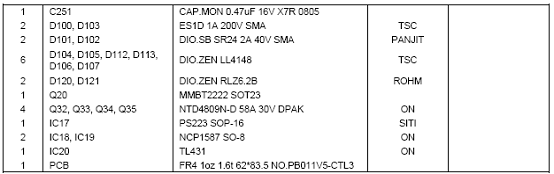

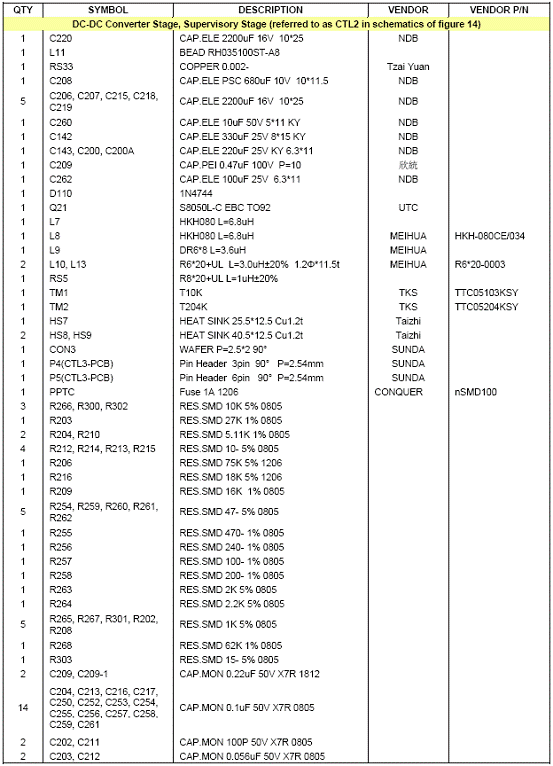

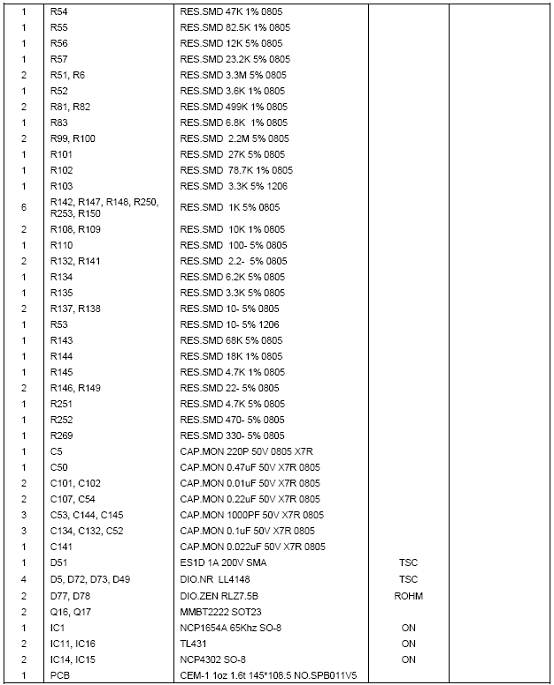

表3.DC-DC 轉換器級和監視級材料清單
?

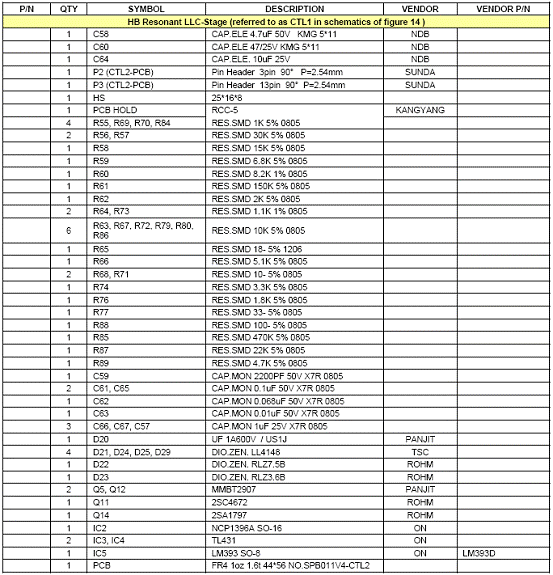

表4.HB 諧振LLC級材料清單
?
?

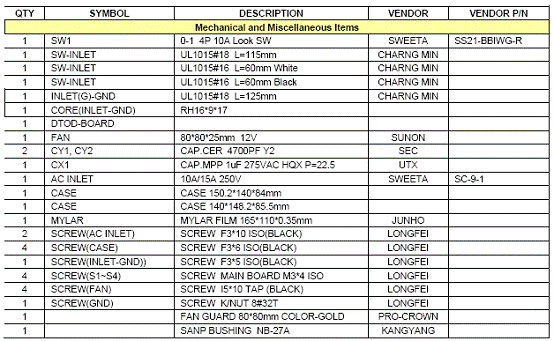

表5.機械和其它材料清單
ATX電源參考設計電路圖
